• Nella parte superiore si trova il finestra di dialogo dei filtri [1] , which enables to hide geometric elements by type, by color, by layer, etc.

• Sotto sono presenti le schede di visualizzazione per gli elementi considerati "principali", vale a dire il solido [2] , i grezzo [3] , the symbols (vices, clamps…), and the tools. Those buttons enable to hide/display those elements and to manage their transparency with 1 only click.

È possibile guardare un video sull'utilizzo dei filtri nella parte inferiore della pagina: Clicca qui

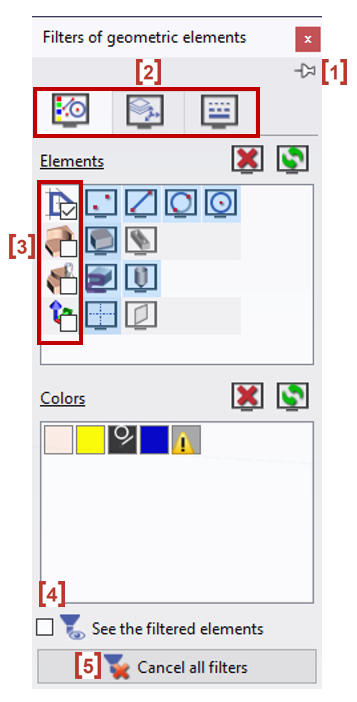

You can let the dialog open with the pin icon. [1]

Si hanno 3 schede [2] :

• Elementi e colori: per nascondere gli elementi o il colore (ad esempio, tutti gli elementi blu)

• Livelli e piani: per nascondere tutti gli elementi appartenenti a uno o più livelli o piani.

• Linee (tipi e spessore): per nascondere gli elementi in base al loro tipo di linea o spessore.

You can filter according to families [3] :

• 2D

• 3D

• Lavorazione

• Piani di lavoro

Check the box [4] per vedere gli filtrati elementi consentono di visualizzare gli elementi filtrati, ovvero gli elementi rimangono visibili pur essendo inattivi (non selezionabili).

The button [5] annulla tutti i filtri permette di ripristinare tutti i filtri applicati nella finestra di dialogo e anche annullare le azioni eseguite con il comando "nascondi" , disponibile nel menu Modifica e nei menu contestuali.

È possibile guardare un video su come cancellare tutti i filtri: (doppio clic sul video per ingrandirlo!)

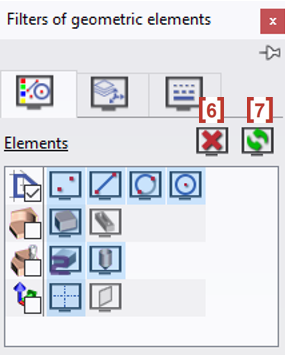

Annulla [6] resets all the filters applied for the current type of filter

Inverti [7] the selection enables to see only one type of element if you first filter it. For example, in a multitude of colors used, if you want to see only the blue elements you can do it by filtering the blue color, then inverting the selection.

Ogni tipo di elemento ha la propria icona. Gli elementi attivi hanno la propria icona a colori e premuti (in blu). Per filtrare un tipo di elemento, ad esempio le quote, fare clic sull'icona e questa diventerà grigia.

Se una "famiglia" è deselezionato : tutti gli elementi sono visibili.

Se una "famiglia" è selezionato : tutti gli elementi sono nascosti.

Un quadrato viene visualizzato se gli elementi di una famiglia sono sia nascosti che selezionati.

Nella finestra di dialogo dei filtri, è stato aggiunto un nuovo tipo di entità "Punto di filettatura".

Permette di distinguere i punti di filettatura dai punti geometrici.

Fare clic sulla casella di colore in modo che tutti gli elementi di questo colore vengano filtrati. Quindi appare un'icona "Utente" per mostrare il nuovo stato: qui il colore giallo è filtrato, arancione e blu sono attivi.

Casi speciali:

• 2 icone di colore sono speciali perché sono sempre assegnate a un tipo di elemento: elementi illimitati (linea, cerchio) e quote.

• A volte, appare un'icona "Avviso" su una casella di colore. Questa icona indica che alcuni elementi con questo colore sono stati filtrati da un altro tipo di filtro (tipo di linea, tipo di elemento, ecc.).

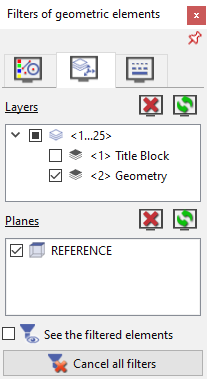

Per filtrare per piani e livelli , è sufficiente deselezionare la casella corrispondente.

Tutti gli elementi appartenenti al piano o al livello deselezionato non sono più accessibili.

Nell'esempio a destra, tutti gli elementi del Livello 1 "Cartiglio" sono filtrati.

Modalità automatica: GO2cam filtra il grezzo nei menu di geometria e lo mostra nella lavorazione.

Modalità utente: l'utente sceglie di vedere il grezzo in qualsiasi momento.

Modalità utente: l'utente sceglie di filtrare il grezzo in qualsiasi momento.

In modalità automatica, il sistema di assi del piano corrente viene sempre visualizzato.

In modalità attiva sono visibili i sistemi di assi di tutti i piani,

In modalità inattiva non è presente alcun sistema di assi visibile.

a left click on the element icon enables to hide it (and display it). By default the element is visible [1] , quando è nascosta la icona a nuvola [2] is positioned on it.

un clic centrale sull'icona dell'elemento consente di attivare trasparenza . La freccia piccola diventa verde per indicare la modifica.

Facendo clic su questa freccia [3] , è possibile accedere a un cursore per regolare intensità di trasparenza [4] .

È anche possibile fare clic direttamente sulla freccia quando è blu per attivare e regolare la trasparenza.

In turning, the cursor bars for part and stock enable to access your define cutom Vista sezione [5] . The section is always done on the 2 elements at the same time.

È possibile guardare un video sull'utilizzo dei filtri:
