Cicli: tasca millyuGO, Tasca, Tasca + Contorno, Tasca a ZigZag, Ripresa tasca, millyuGO, PAM |
Passo Z (Ap)
Questo è l'incremento Z tra 2 passate. Corrisponde al taglio della profondità totale. Se la profondità incrementale è maggiore della profondità massima di passata dell'utensile, viene visualizzato un messaggio di avviso.
Se il valore è impostato su 0 , il percorso utensile ha una sola passata, che viene eseguita sul fondo della forma (all' quota inferiore ).
)In questo caso, le altre opzioni nell'area "Calcolo dei passi Z" sono inutili.
|
Ad esempio, imposterai il Passo Z a 0 :
|
|
|
Spianatura della faccia superiore Z0 |
Spianatura della 2° faccia Z-15 |
Spianatura della 3° faccia Z-8 |
|
|
|
Passata
Gestione delle passate in base alle sottotasche e alle isole della tasca. Puoi scegliere di adattare le passate alle diverse quote della tasca o scegliere di rispettare l'incremento e quindi rifinire le isole e i fondi della tasca. Una terza opzione consente di programmare una passata di ripresa dopo la sgrossatura della tasca.
Sono disponibili tre opzioni, i parametri di ripresa sono disponibili o meno a seconda dell'opzione scelta.
|
Il passata è regolato : l'incremento di passata viene regolato per rendere possibile la lavorazione della parte superiore delle isole e del fondo della tasca e delle sottotasche. |
|
|
|
Il passata è costante : l'incremento viene rispettato, è possibile programmare una passata di ripresa dell'isola e del fondo. |
|
C'è Materiale Residuo : la tasca è stata sgrossata prima, vengono lavorate solo la parte superiore delle isole e il fondo delle tasche. |
|

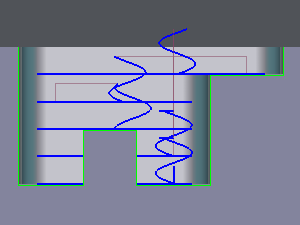

a. Il passata è regolatoGO2cam ottimizza il valore di incremento per lavorare la parte superiore delle isole e il fondo delle tasche. Di conseguenza, la passata non è costante e la tasca viene lavorata completamente. GO2cam non programmerà mai una passata superiore all'incremento immesso nella strategia. |
|
b. Il passata è costante

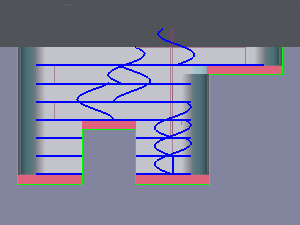

L'incremento di passata viene rispettato indipendentemente dalla forma della tasca. Se la parte superiore delle isole e il fondo delle tasche non corrispondono a un valore di passata, non vengono lavorati. Vedi esempio sotto, le aree rosse non vengono lavorate.
Se scegli questa opzione, nella strategia compaiono 2 parametri, Ripresa Isola e Ripresa Fondo. Scegliere Sì consente di programmare una passata di ripresa soprattutto per il fondo delle sottotasche e la parte superiore delle isole.
|
Caso speciale : se i lati sono conici, puoi programmare una passata di ripresa delle creste che verrà eseguita dopo la sgrossatura della tasca, con un movimento in risalita . |
|

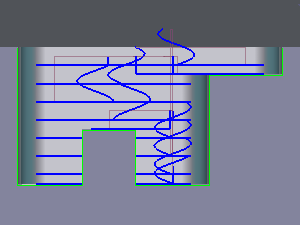

Nessuna ripresa |
Con Ripresa Isola e Ripresa Fondo |
|
|

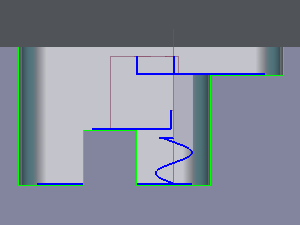

c. Materiale ResiduoScegli questa opzione se desideri programmare una passata specifica per rifinire le aree. Il vantaggio è quello di poter cambiare l'utensile o qualsiasi parametro per questa passata di ripresa. Inserisci lo spessore del materiale da lavorare. Scegli se desideri rifinire la parte superiore dell'isola o il fondo della tasca o entrambi. Se non scegli una di queste opzioni, il ciclo non ha materiale da lavorare e viene messo in attesa. |
|
Specifico per millyuGO
Calculation of Z steps(Ap)
Il Apa viene calcolato in base a:
Puoi anche direttamente clicca Apa fornito dalla tabella: il valore viene applicato nella strategia. |
|
|
|
