Ciclo : Lavorazione a tirare, Interpolazione

Definizione

È necessario definire tre riferimenti principali:

  • altitudine della faccia superiore

  • altitudine posteriore

  • profondità della lavorazione a tirare

È anche possibile programmare la stessa lavorazione sulla faccia superiore di quella sulla faccia posteriore (lamatura o alesatura). In questo caso, è necessaria una quarta opzione.

Caso generale

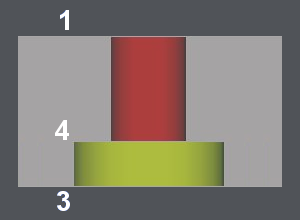

Queste opzioni sono spiegate con l'esempio seguente: un'operazione di lamatura sulla faccia posteriore.

1: Altitudine / Riferimento

Altitudine di partenza della lavorazione:

  • Entità: altitudine dell'entità, foro o cerchio.

  • Grezzo: sicuro qualunque sia la forma del grezzo.

2: Profondità / Riferimento non disponibile

3: Altezza posteriore / Riferimento

Altitudine della faccia posteriore:

  • Entità: valore nell'entità, foro o cerchio.

  • Grezzo: sicuro qualunque sia la forma del grezzo.

4: Profondità posteriore / Riferimento:

  • Entità: altitudine del cerchio o valore letto nel foro.

  • Grezzo: sicuro qualunque sia la forma del grezzo.

  • Manuale / Entità: inserire il valore in Profondità posteriore , sarà relativo al valore dell'entità.

  • Manuale / Grezzo: inserire il valore in Profondità posteriore , sarà relativo al grezzo.

Ciclo : Lavorazione a tirare

Caso speciale per la lavorazione a tirare

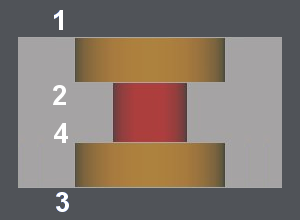

Queste opzioni sono spiegate con l'esempio seguente: un'operazione di lamatura sulla faccia posteriore e la stessa operazione sulla faccia superiore.

Prima di impostare l'opzione Lavorazione della parte superiore prima dell'immersione a Sì.

1: Altitudine / Riferimento

Altitudine di partenza della lavorazione:

  • Grezzo: sicuro qualunque sia la forma del grezzo.

  • Entità: valore nell'entità, foro o cerchio.

2: Profondità / Riferimento

  • Entità: valore contenuto nell'elemento, ok per il foro, non possibile se l'elemento è un cerchio.

  • Grezzo: valore del grezzo, raro.

  • Manuale / Entità: inserire il valore in Profondità posteriore , sarà relativo alla posizione dell'entità.

  • Manuale / Grezzo: inserire il valore in Profondità posteriore , sarà relativo al valore del grezzo.

3: Altezza posteriore / Riferimento

Altitudine della faccia posteriore:

  • Entità: valore nell'entità, foro o cerchio.

  • Grezzo: sicuro qualunque sia la forma del grezzo.

4: Profondità posteriore / Riferimento:

  • Entità: altitudine del cerchio o valore letto nel foro.

  • Grezzo: sicuro qualunque sia la forma del grezzo.

  • Manuale / Entità: inserire il valore in Profondità posteriore , sarà relativo all'entità.

  • Manuale / Grezzo: inserire il valore in Profondità posteriore , sarà relativo al grezzo.

Tempo Finale

È il ritardo alla fine della lavorazione, in secondi.
