Ciclo : Tasca a ZigZag, Sgrossatura
|
|
Definizione
|
Angolo automatico consente di ottenere il miglior angolo di spazzamento in base alla forma. |
|
Ci sono due modi per definire l'angolo:
a. Selezione automatica
b. Selezione manuale
a. Selezione automatica
Un grande vantaggio di questo ciclo è quello di consentire la programmazione di 2 direzioni diverse durante lo stesso ciclo.
Per questo, imposta Angolo automatico a Sì.
|

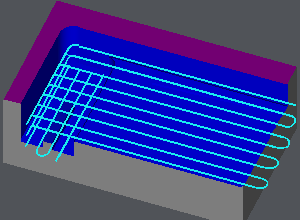

Il angolo più efficiente viene calcolato da GO2cam. Nell'esempio successivo, si può osservare che sono programmate due direzioni. |
|
b. Selezione manuale
Innanzitutto, imposta Angolo automatico a No, quindi vengono fornite due opzioni:
-
valore numerico inserendo un valore dell'angolo manualmente,
-
dando manualmente l'angolo tramite cliccando su due punti .
Valore numerico
Digita un valore nel campo, viene fornito in relazione all'asse X nel valore assoluto in base al cerchio antiorario.
Esempi:
|
Digita 0 per avere un percorso utensile orizzontale: |

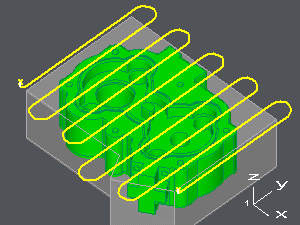

Digita 90 per avere un percorso utensile verticale: |
|
|
Manualmente
a. Fare clic con il pulsante sinistro del mouse su :sweep_angle:
b. Fare clic con il pulsante sinistro del mouse su due punti che l'orientamento fornisce la direzione di lavorazione.
I punti selezionati possono essere punti, estremità, intersezioni di elementi o angoli di una parte solida.
|

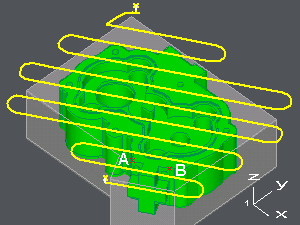

Nell'esempio, i punti selezionati sono A e B sul solido. |
|
Riepilogo
|
Angolo automatico= SÌ |

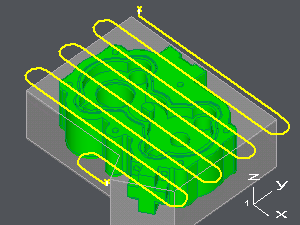

Angolo automatico= NO , Angolo= 0° |
Angolo dato da due punti |
|
|
|
|
|
