Definition

Un plan de travail est défini par 3 directions, X, Y et Z perpendiculaires les unes aux autres. La face de travail est XY et l'outil est toujours dans la direction Z du plan courant.

Lorsque vous entrez dans GO2cam, un plan est déjà créé ; appelé Plan de référence en fraisage et EDM, Plan de révolution en tournage (la face de travail est ZX).

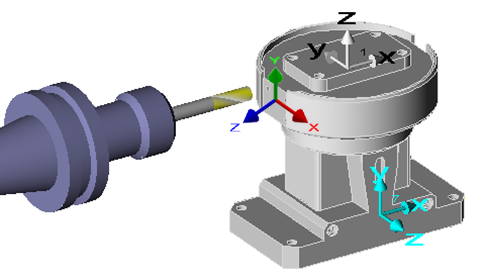

Dans certains cas spécifiques (comme l'usinage sur un 4e axe), vous devez créer de nouveaux plans correspondant à d'autres faces de la pièce.

Toutes les commandes de création nécessaires vous sont données.

Le Le plan créé devient toujours le plan courant .

Mais la création d'un nouveau plan ne modifie pas la vue actuelle. Vous pouvez modifier ce comportement avec l'option Positionnement dans la nouvelle vue du plan créé , disponible dans Outils > Options > Affichage.

Un cas particulier est le plan développé : il devient le plan courant et la vue est est également modifié .

Plane List

Vous pouvez accéder à la liste des plans de travail existants, dans la barre d'état interactive. Avec cette liste, vous pouvez :

  • Modifier le plan de travail courant en choisissant le nouveau plan de travail dans la liste.

  • Voir uniquement les éléments appartenant au plan de travail courant avec la case à cocher

  • Modifier le plan de travail courant en cliquant sur un élément qui lui appartient : cliquez sur la pipette, puis sur l'élément.

Vous pouvez également modifier le plan en cliquant avec le bouton droit sur le système d'axes du plan et en sélectionnant Définir comme plan courant.


System of Axis

Display of Workplanes systems of axis

Configuration

Vous avez la possibilité de afficher les systèmes d'axes correspondant aux plans de travail existants. Le système d'axes indique également le plan n° , ce numéro se trouve également dans la liste des plans.

L'affichage est configuré dans la boîte de dialogue des filtres :

  • Pour afficher uniquement le système d'axes du plan courant, conservez le mode automatique

  • Pour afficher les systèmes d'axes de tous les plans existants, cochez l'icône en mode « visible »

  • Pour ne pas afficher les systèmes d'axes, cochez l'icône en mode « masqué ».

Convention des couleurs

Le Plan de travail courant est affiché en 3 couleurs.

Ici, le plan courant est le plan n° 8.

Si ce n'est pas le plan de travail courant, le Plan de référence est affiché en couleur Blanc (plan n° 1).

Tous les autres plans existants sont affichés en bleu .
