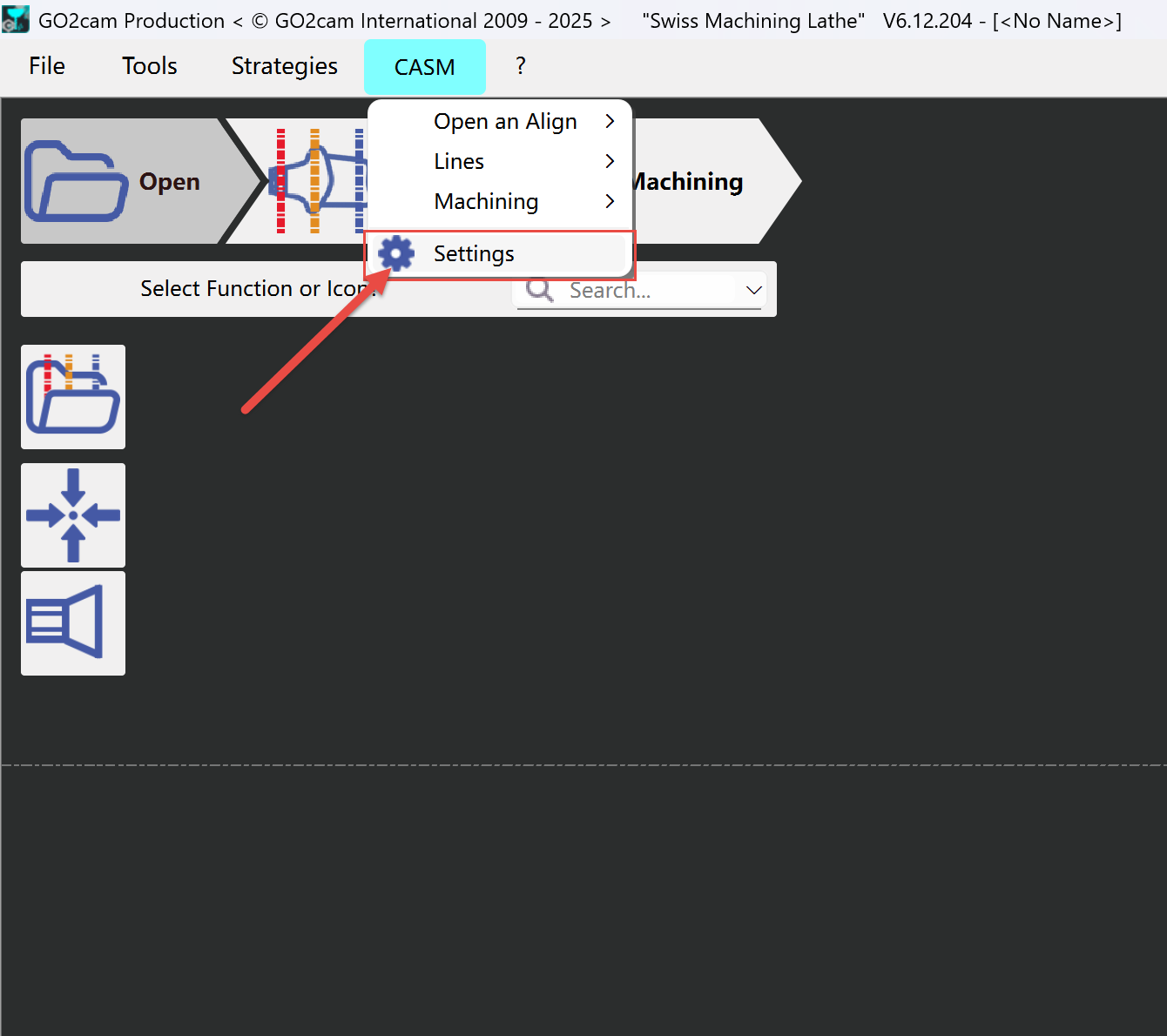

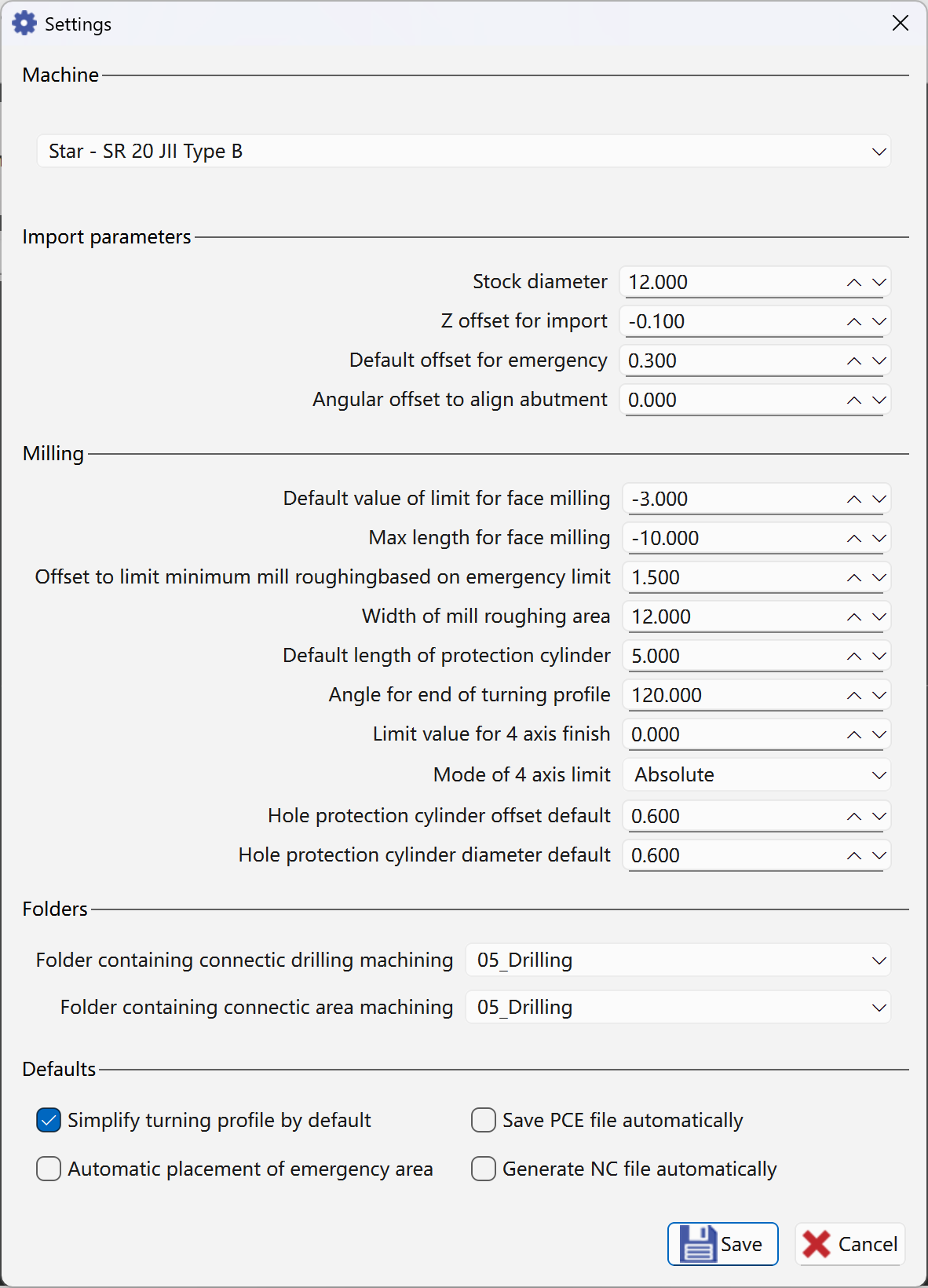

1 - Settings
|
|
|
Diamètre brut Modifier la valeur dans le fichier machine puis enregistrer la machine |
Taille du diamètre de la barre
Si l'appui est plus grand que le diamètre, un message d'erreur s'affichera |
|

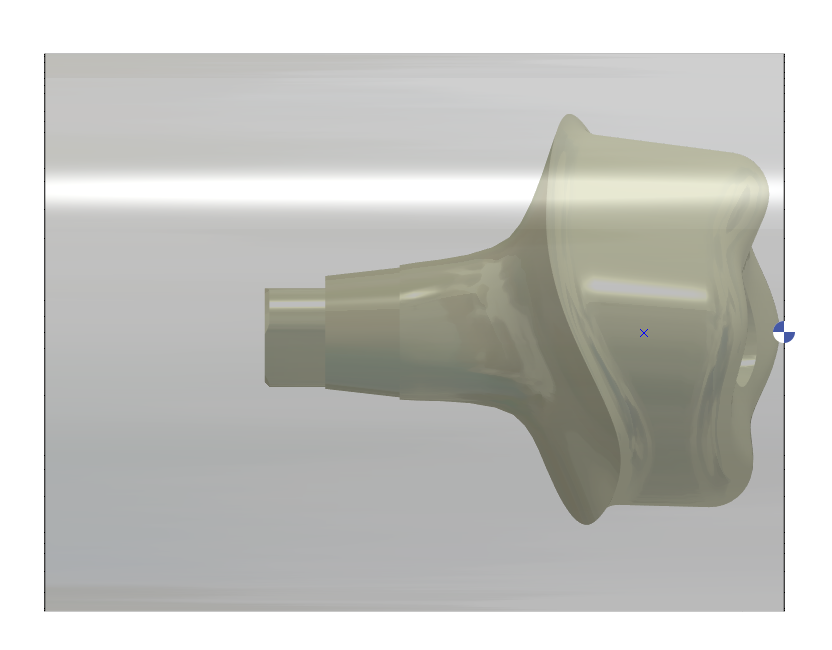

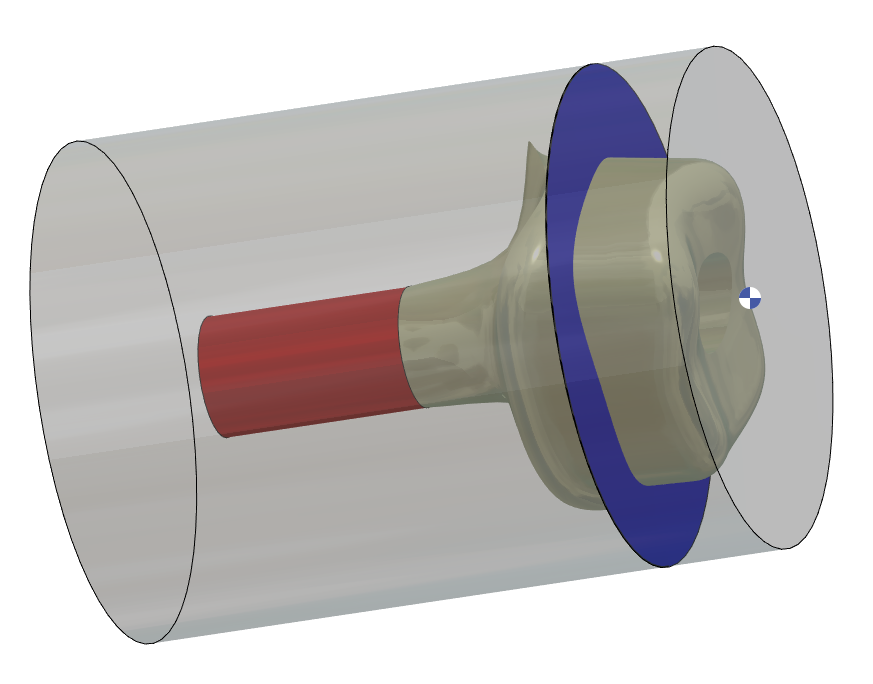

Décalage Z pour l'importation |
Placement de la zone anatomique selon le Z 0.
|
|

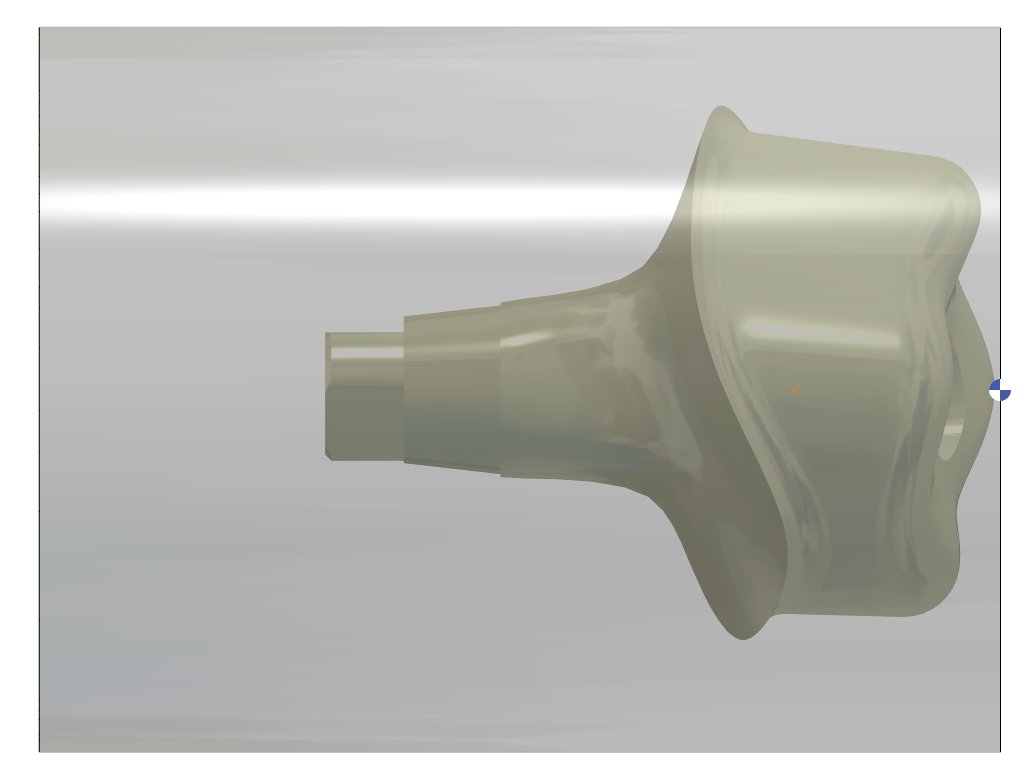

Décalage par défaut pour l'urgence |

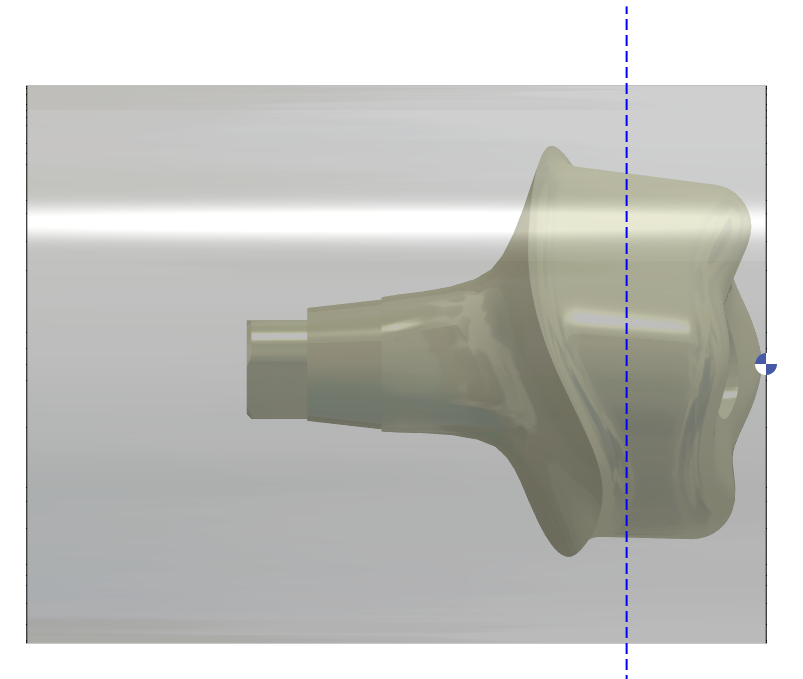

Avec le fichier 2shape, le point d'urgence peut être trouvé par l'application. Nous pouvons ajouter une distance de sécurité à ce point |
|
Décalage angulaire pour aligner l'appui |
Selon la machine-outil, si les outils de fraisage sont le long du X, la valeur est 0 ; si les outils de fraisage sont le long du Y, la valeur doit être 90 |
|

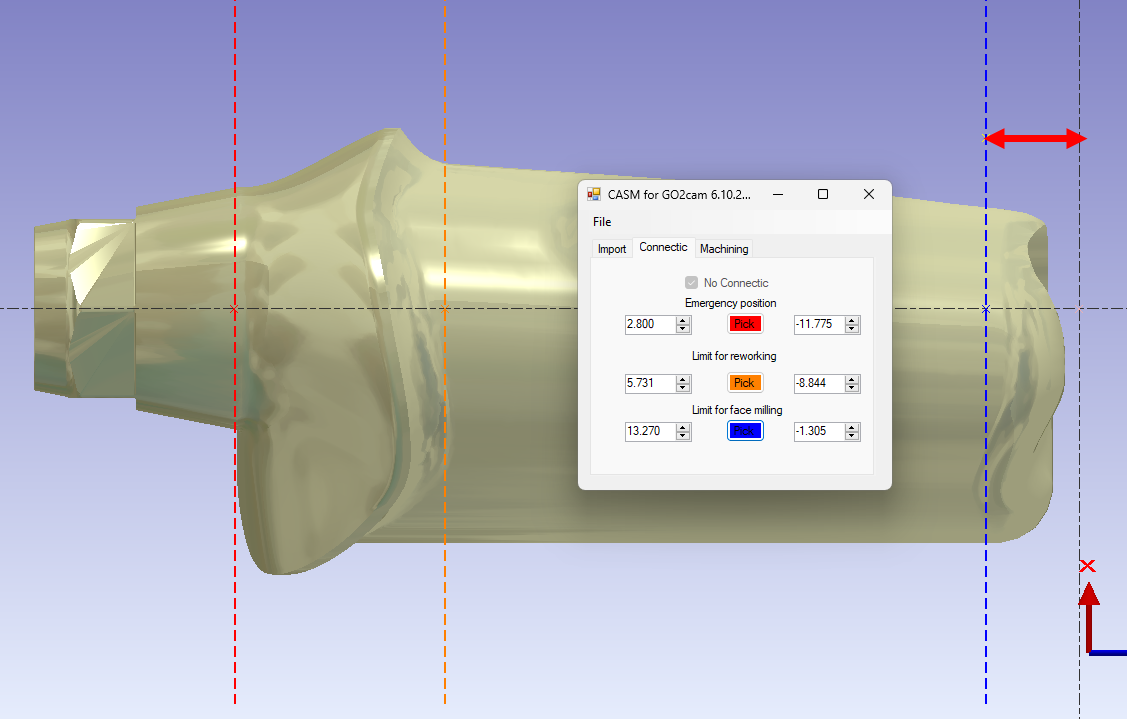

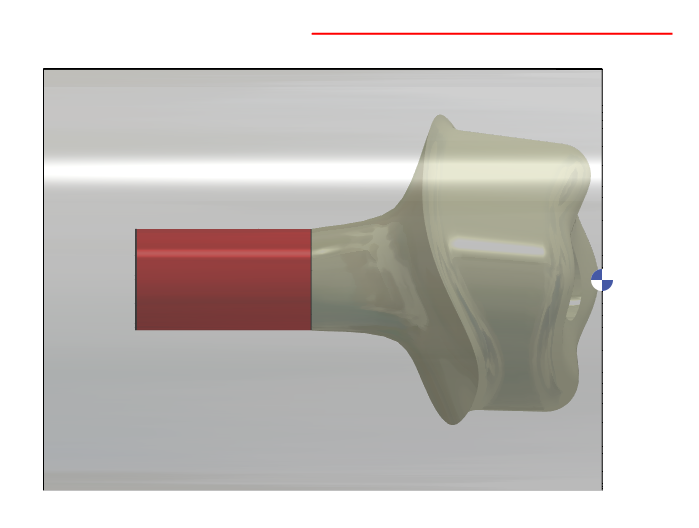

Valeur par défaut de la limite pour le fraisage de face
|
The default distance between the bleu line and the X axis.
|
|

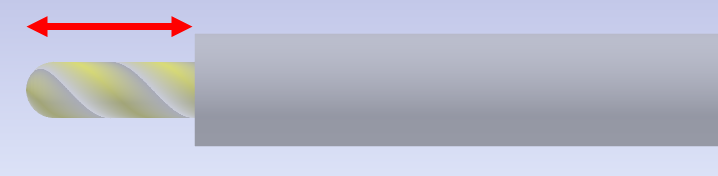

Longueur maximale pour le fraisage de face |
L'outil axial a une zone Z maximale.
|
|

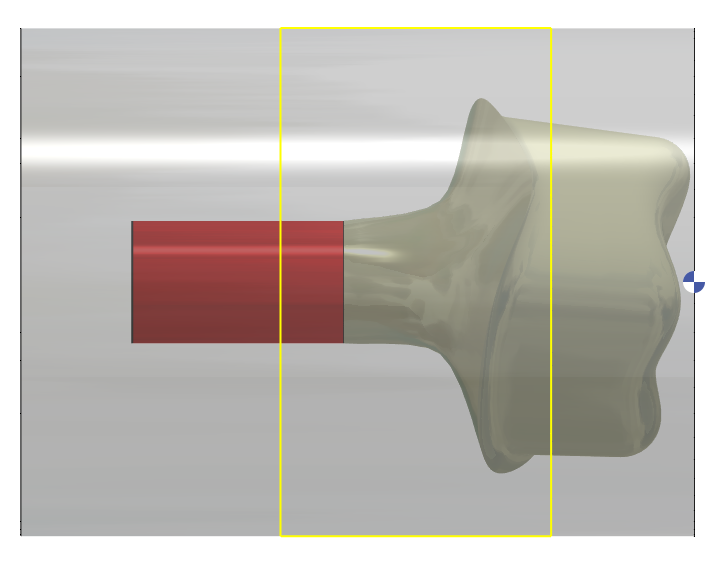

Décalage pour limiter l'ébauche minimale du fraisage en fonction de la limite d'urgence |
Distance de sécurité de l'ébauche du fraisage |
|

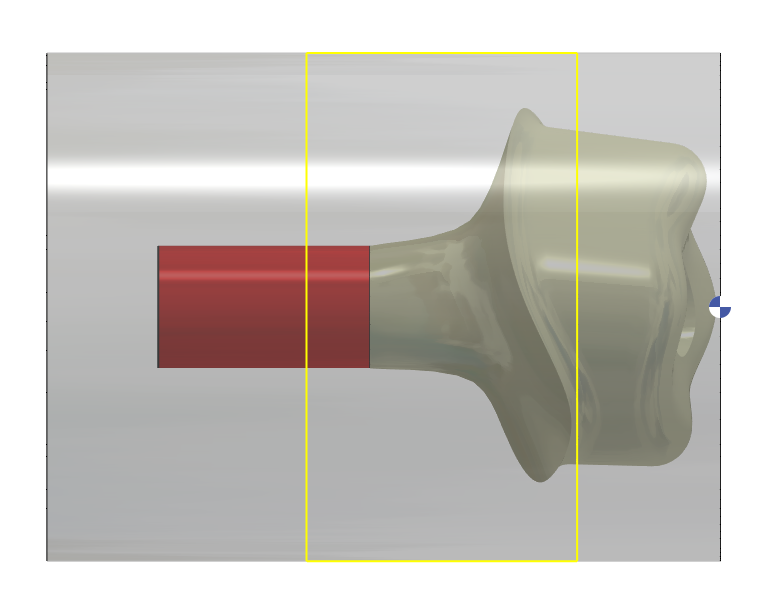

Largeur de la zone d'ébauche du fraisage |
Largeur par défaut de la zone d'ébauche du fraisage |
|

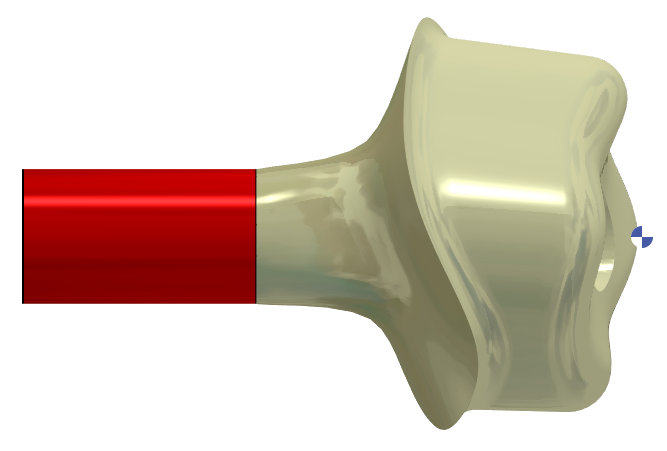

Longueur par défaut du cylindre de protection |
Valeur de longueur par défaut du cylindre de protection créé |
|
Angle pour la fin du profil de tournage |
Valeur d'angle par défaut pour la fin du profil de tournage |
|
Valeur limite pour la finition 4 axes |
Dans la reconnaissance des trous, les faces cylindriques dont le diamètre est inférieur ou égal à cette valeur seront considérées comme des trous |
|
Mode de limite 4 axes (absolu / relatif à la limite de face) |
Absolue peut être une valeur négative Relative est utilisé pour gagner du temps et éviter d'avoir 2 trajets d'outil sur la même zone |
|

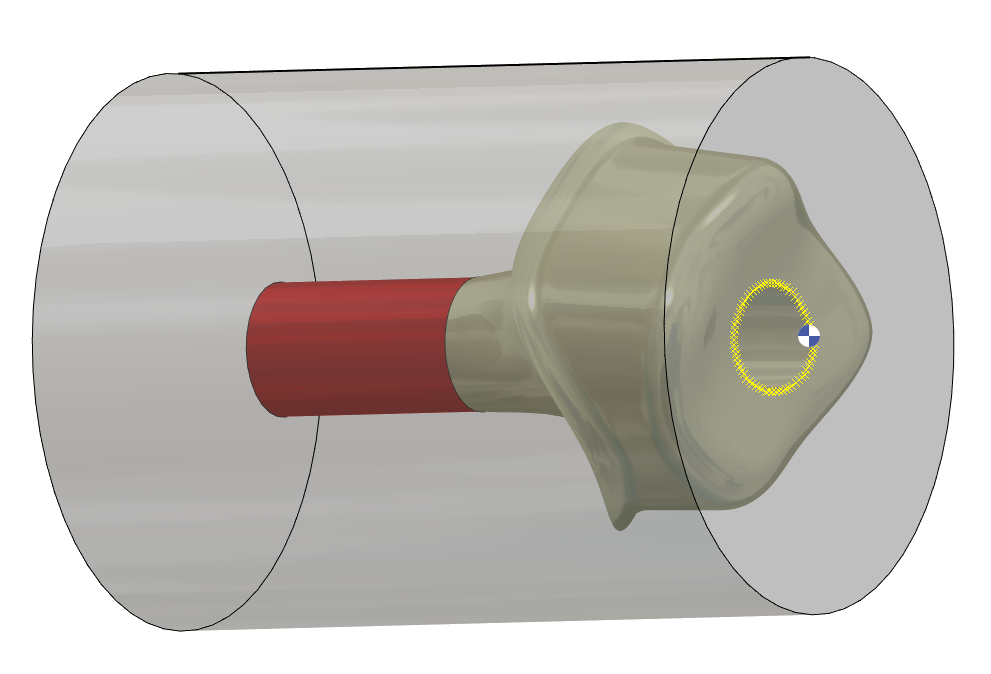

Décalage par défaut du cylindre de protection des trous |
Valeur de décalage par défaut du cylindre de protection des trous créé |
|

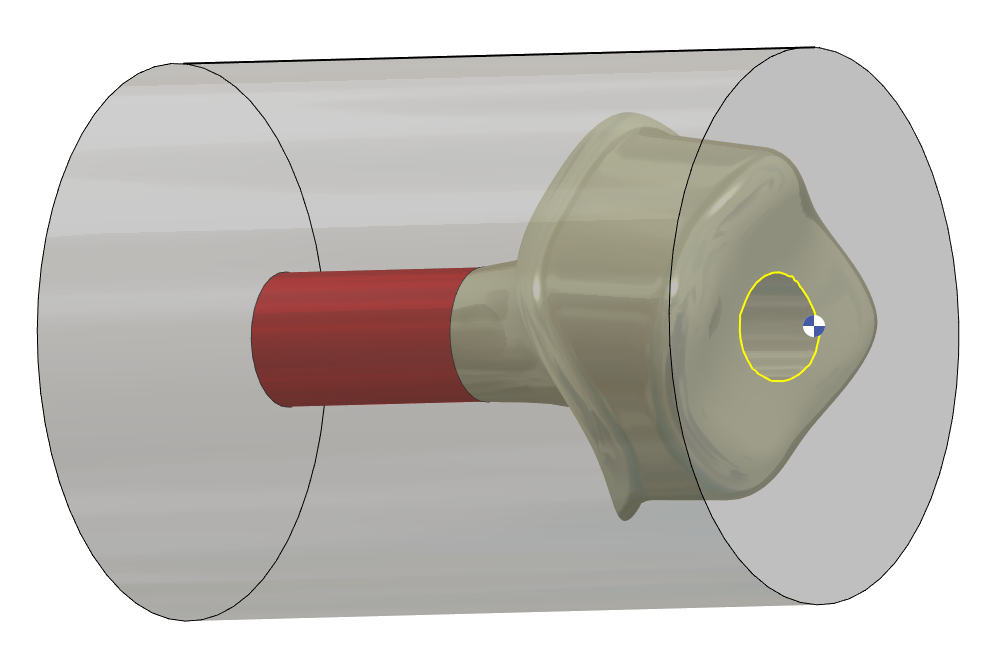

Diamètre par défaut du cylindre de protection des trous |
Valeur de diamètre par défaut du cylindre de protection des trous créé |
|
Dossier contenant l'usinage de perçage de connectique |
Spécifiez le dossier contenant l'usinage de perçage |
|
Dossier contenant l'usinage de zone de connectique |
Spécifiez le dossier contenant l'usinage de zone |
|
Simplifier le profil de tournage par défaut |
Créer un profil de tournage simple par défaut |
|
Enregistrer automatiquement le fichier PCE |
Le fichier GO2cam (PCE) est enregistré dans le même dossier que le fichier STL |
|
Placement automatique de la zone d'urgence |
Créer automatiquement une zone d'urgence |
|
Générer automatiquement le fichier CN |
Le fichier CN est créé après le calcul dans le même dossier que le fichier STL |
2 - Geometry Created
|
Calque |
Commentaire |
Image |
|---|---|---|
|
1 |

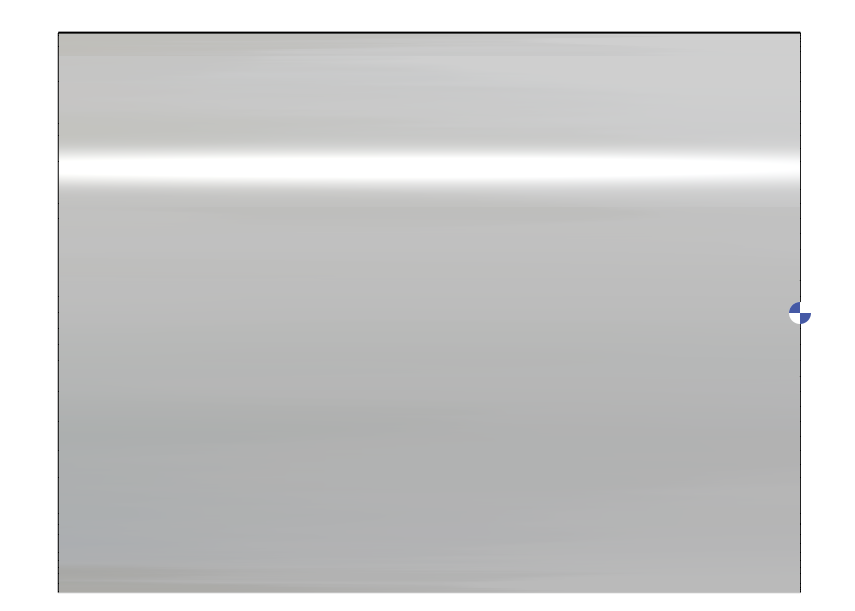

Brut et géométrie 2D pour le brut |
|
|
20 |
La géométrie 2D est utilisée pour aider à créer des solides 4 axes (Calque 102). |
|
|
101 |
Fichier STL + protection de zone de connectique + surface CAP sur le trou |
|
|
102 |
Le solide créé sur la face peut être utilisé pour les 4X |
|
|
104 |

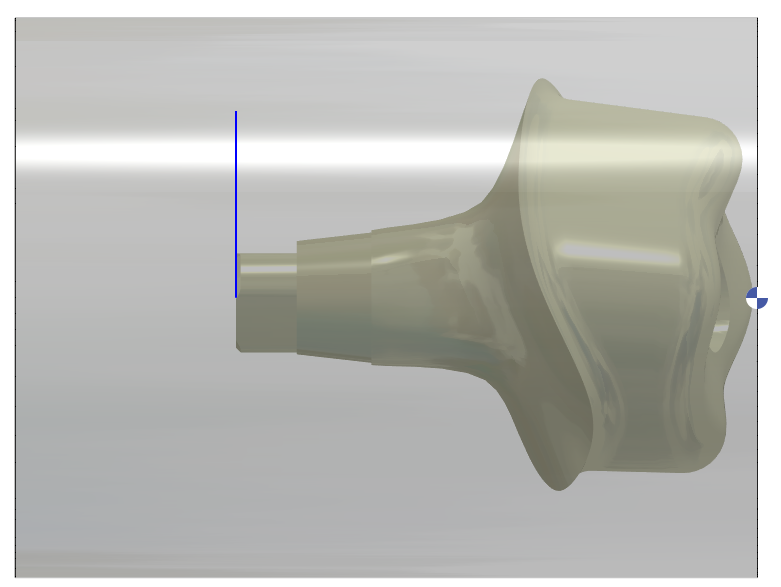

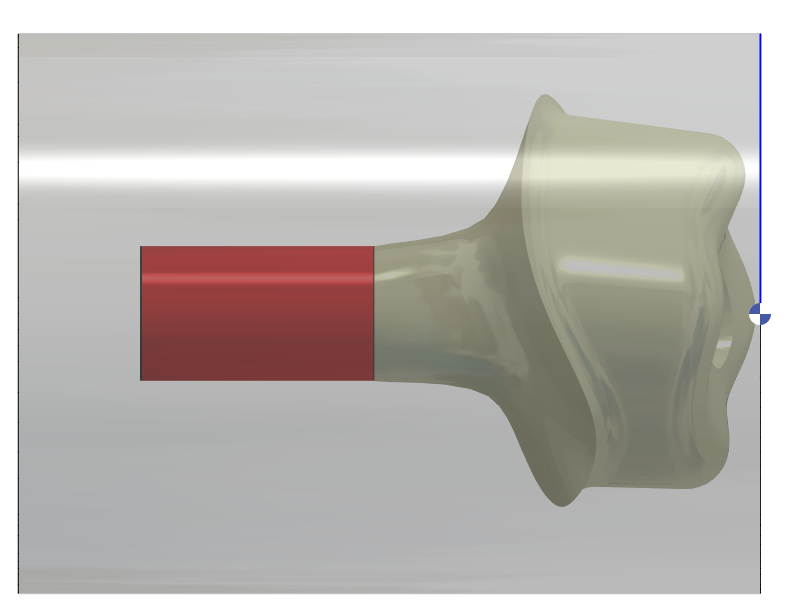

Ligne de surfaçage Peut être utilisé pour l'opération de surfaçage en tournage |
|
|
105 |

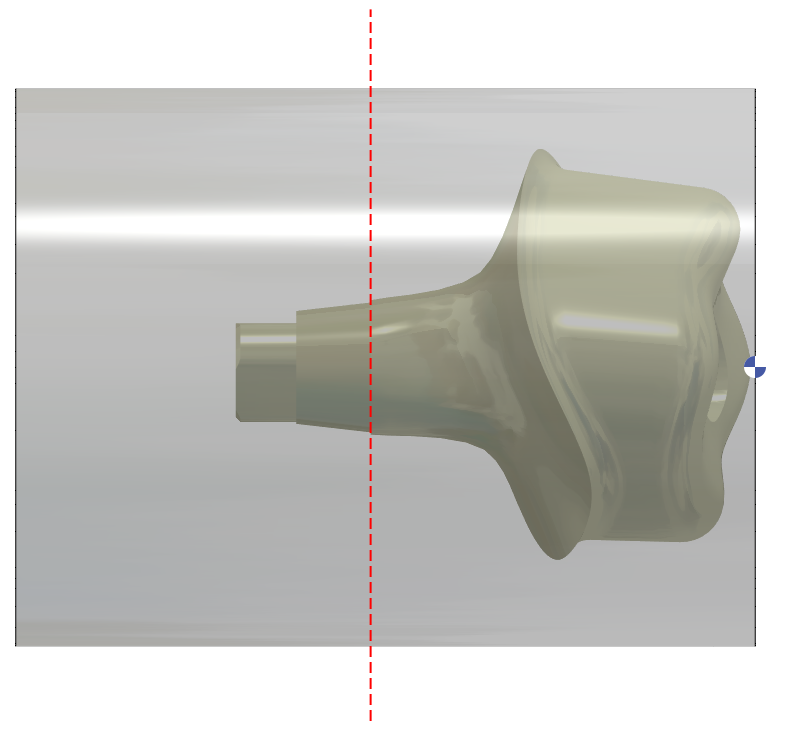

Ligne de tronçonnage Peut être utilisé pour l'opération de tronçonnage en tournage (Fin du STL) |
|
|
106 |

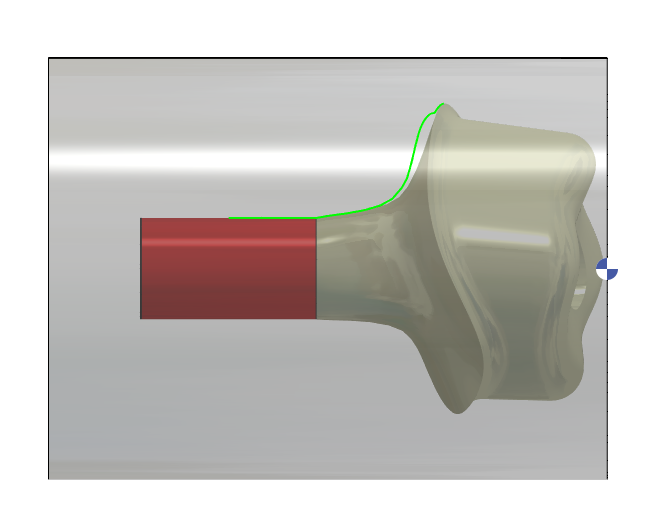

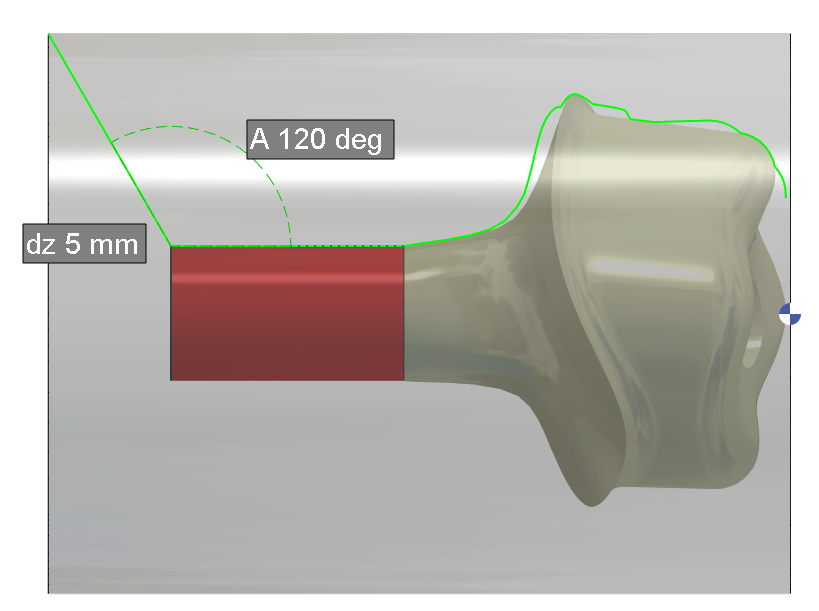

Profil de tournage Basé sur la silhouette STL sans zone de connectique + 5 mm et 120deg La longueur et l'angle sont fixes dans l'application |
|
|
107 |

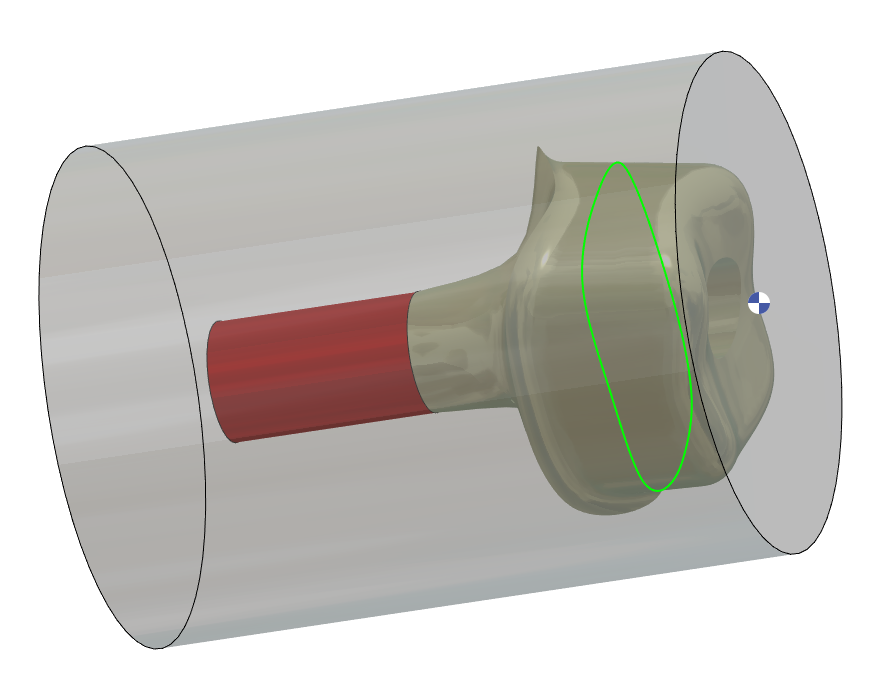

Limitation pour le trajet d'outil 4 axes Peut être défini à partir de la boîte de dialogue des paramètres pour le Z de départ La fin est toujours à la zone de connectique |
|
|
109 |
Profil de tournage à usiner avec un outil arrière (Certains utilisateurs utilisent cette méthode pour éviter l'opération d'usinage de repos entre la zone de connectique et la ligne de préparation) |
|
|
112 |
Point pour créer une surface CAP sur le TROU |
|
|
113 |
Courbe pour créer une surface CAP sur le trou |
|
|
120 |

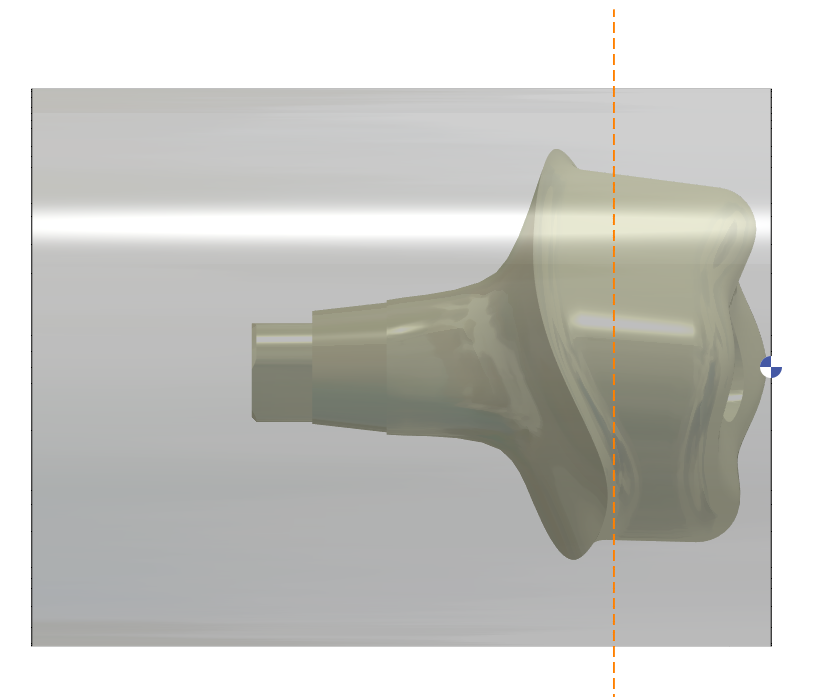

La limite pour le re-rabotage de fraisage à C0 et C180 est conforme à la ligne de reprise (orange) |
|
|
121 |
La limite pour le re-rabotage de fraisage à C90 et C270 est conforme à la ligne de reprise (orange) et à la zone de connectique |
|
|
122 |
La limite pour le rabotage de fraisage à C0 et C180 est conforme à la zone de connectique |
|
|
123 |

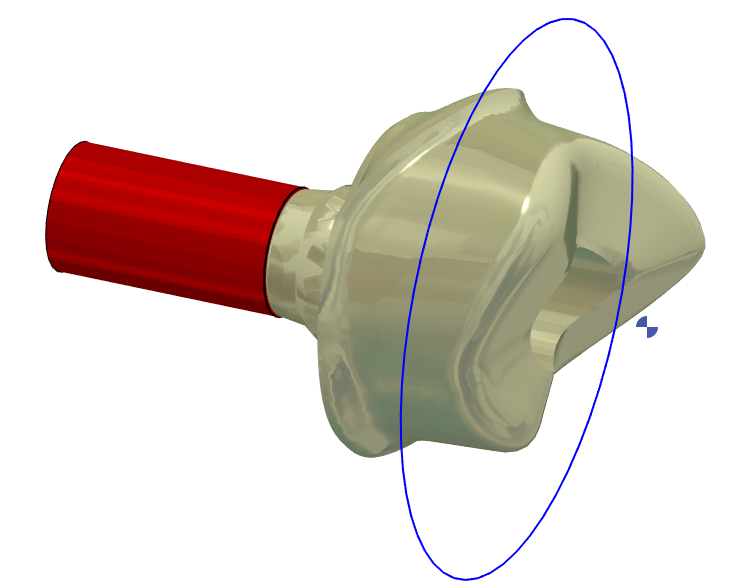

Face pour limiter le fraisage axial |
|
|
124 |
Courbe pour limiter le fraisage axial |
|
|
160 |
La géométrie 2D est utilisée pour la face pour limiter le fraisage axial (Calque 123) |
|
|
206 |
Point pour définir la zone de connectique |
|
|
207 |

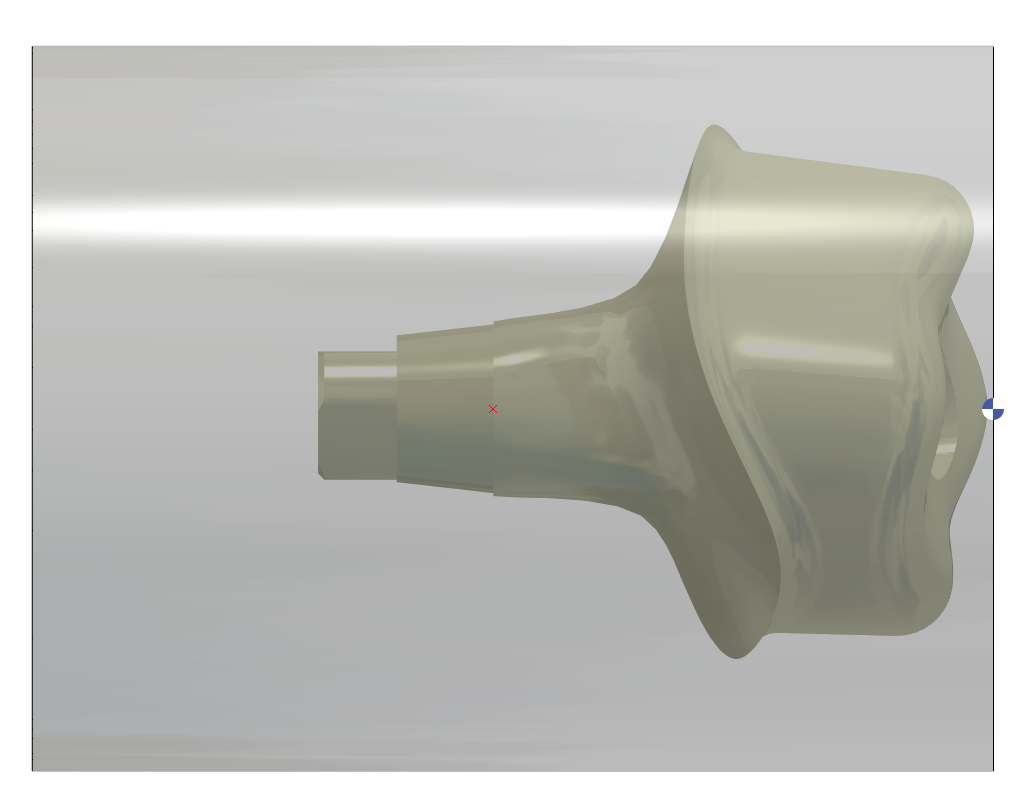

Point pour définir la zone de reprise |
|
|
209 |
Ligne pour définir la zone de reprise |
|
|
210 |
Point pour définir la zone de fraisage axial |
|
|
211 |
Ligne pour définir la zone de fraisage axial |
|
|
252 |
Ligne pour définir la zone de connectique |
|

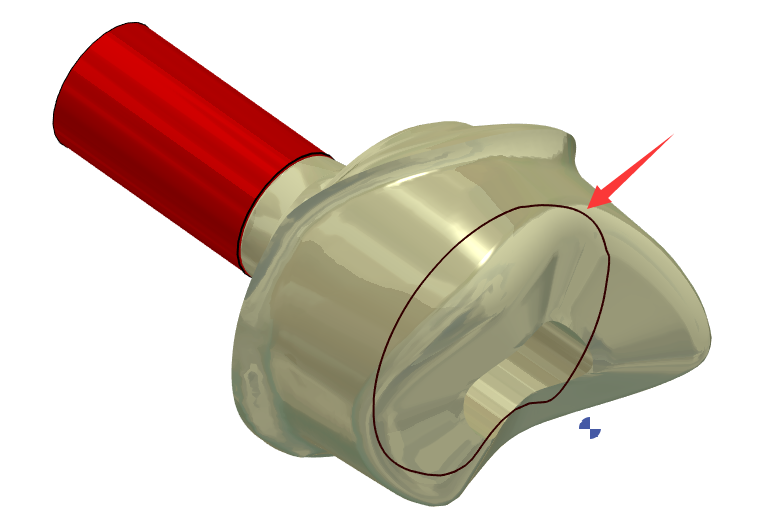

1 – Surface CAP (Calque n°101)
3 – Profil de tournage (basé sur la silhouette rotative du fichier STL) (Calque n°106)
4 – Le profil de tournage est étendu de 5 mm puis de 30deg jusqu'à la création de D12mm (Calque n°106)
2 – Profil 4 axes pour la finition (Calque n°107)

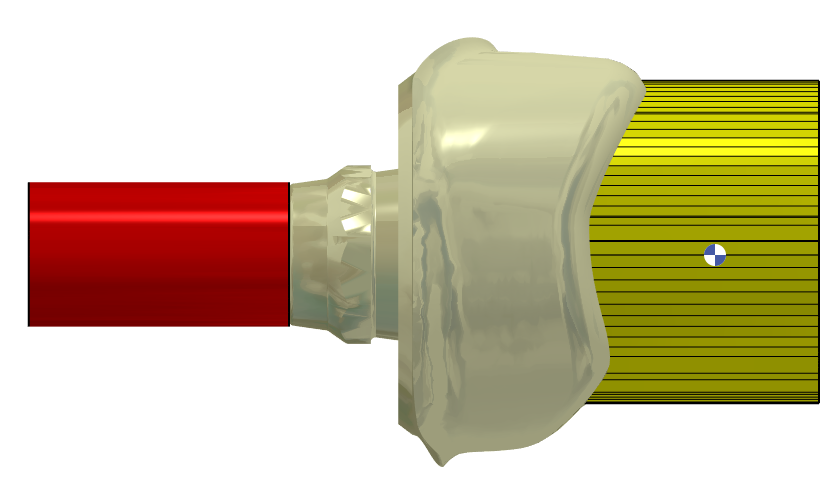

4 – Cylindre autour de la zone de connexion pour la protéger pendant les 4X (Calque n°101)
5 – Un plan est créé tous les 5°. C0 / C5 / C10 / C15/ C20/ C25….

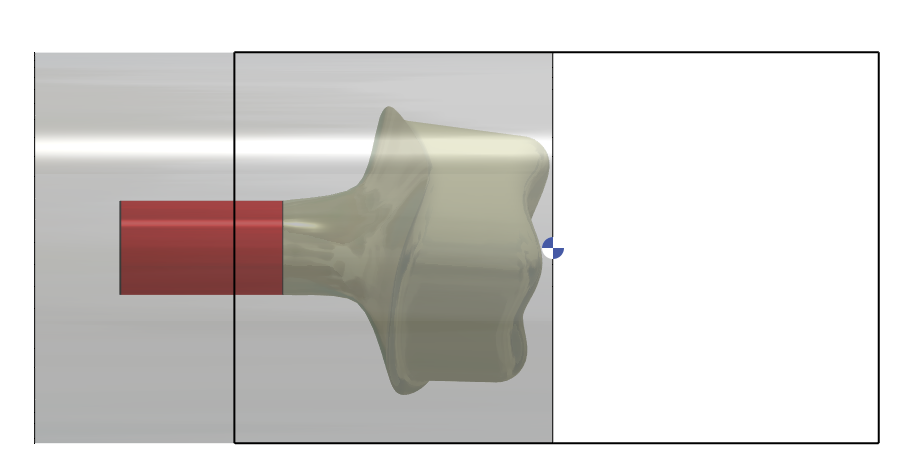

6 – Zone de travail autour du STL (peut être utilisée en C0 et C180) – la zone commence à 10 mm devant le stl et s'arrête à 1,5 mm derrière la ligne d'urgence (Calque n°122)
7 – 2 zones de travail près de la marge et gérées par la limite de reprise (peut être utilisée en C0 / C90 / C180 / C270 – la zone est conforme à Zmin (1,5 mm derrière la ligne d'urgence) et Zmax (point de reprise) - (Calque n°120 et Calque n°121)
Avec la nouvelle amélioration V2.10.207
