Cycle : Finish Contour, Contouring, Chamfering
Définition
|
This option is used to control the finish of outside angles by adding:
|
|
Réglage
|

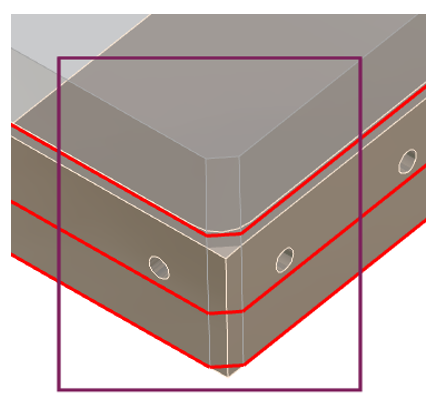

Le trajet d'outil peut être programmé avec des rayons ou des chanfreins sur les coins de la pièce. Le but est de éviter les arêtes vives en ayant des angles lisses . En appliquant cette option, il n'est pas nécessaire de modifier la géométrie elle-même. Il serait plus long de modifier tous les coins ou une sélection de coins. Et pour ne pas couper les angles, il suffit de cocher le bouton pour Non et recalculer le trajet d'outil. |
|
|
Ici, le but est opposé : les angles droits doivent être aussi précis que possible. Pour cela, un trajet d'outil peut être défini qui génère des boucles qui sortent du coin et y rentrent à nouveau, afin de protéger l'arête d'angle. Cette option n'est possible que pour le trajet d'outil central. Dans la boîte de dialogue de stratégie, les paramètres doivent être :
Si ces paramètres ne sont pas respectés, l'option n'est pas grisée dans la boîte de dialogue, mais les boucles ne sont pas appliquées dans le trajet d'outil et un message d'avertissement s'affiche. |
|
Options courantes :
|
Rayon/longueur : insérer la valeur d'arc pour les rayons et les boucles ou la valeur de longueur pour le chanfrein. Angle maxi : entrer la valeur de l'angle maximum sur la pièce pour casser le coin. De cette façon, la coupe de certains coins peut être appliquée en fonction de leur taille, par exemple :
|
