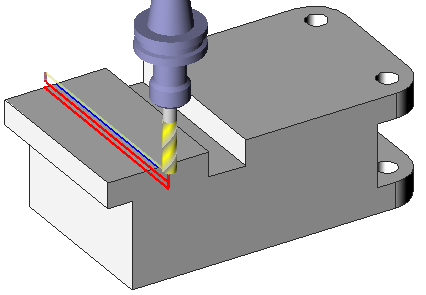

La rainure n'est pas conçue en solide, il y a un segment au centre de la rainure:

• Définir un Centre / Pièce trajet,

• Le profil sélectionné est ‘Centre’ sans largeur: la largeur est la valeur du diamètre de l'outil.

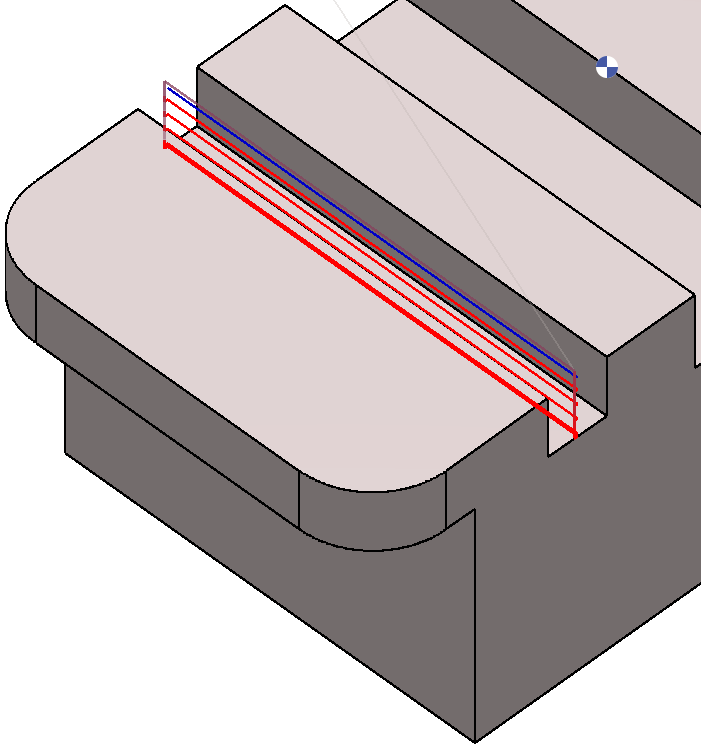

Trajet aller retour défini sur Non .

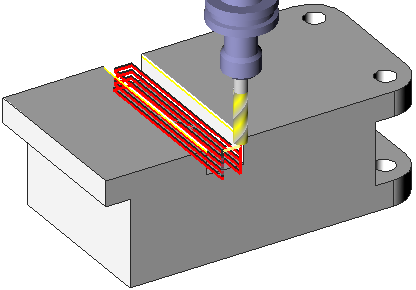

2 Ways set to Oui et Trajet en continu défini sur Non .

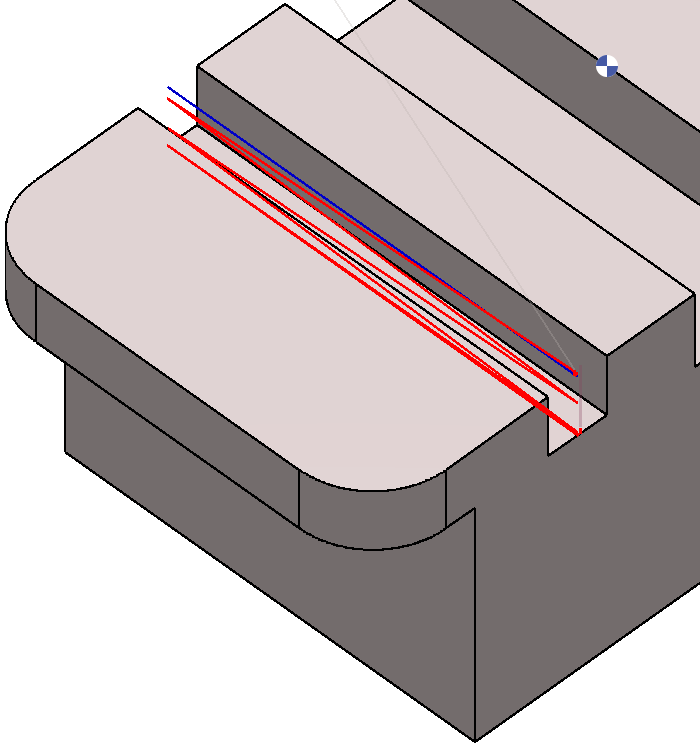

2 Ways set to Oui et Continu défini sur Oui .

Il n'y a pas de centre, seulement le côté de la rainure. Sélectionnez simplement le segment et définissez les paramètres suivants:

• Le type de décalage doit être défini en conséquence . Dans ce cas, le type de décalage est Gauche ,

• Le profil sélectionné est ‘ Côté ’ et la largeur de la rainure doit être définie.

Dans ce cas, le Trajet et le Type décalage ont été définis sur Gauche.

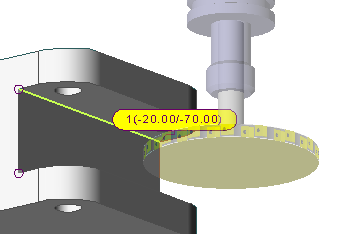

La sélection du profil se fait directement sur le solide. Choisissez également l'altitude en cliquant sur le solide (-20 et -70). Dans la stratégie, sélectionnez deux points pilotés .

Largeur de rainure = 0 car nous sélectionnons directement le fond de la rainure.

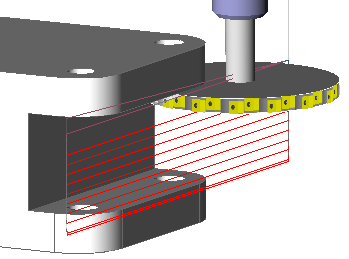

Avec le Usinage en Z défini sur ‘Milieu – profondeur + alt’, définissez le processus:

• commence sur milieu ,

• descend vers profondeur ,

• puis continue sur milieu ,

• et monte vers le haut Altitude .

Ce comportement peut être vérifié dans la simulation.

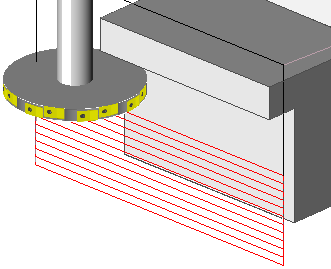

Le cas est très similaire à l'exemple précédent: la différence est la gestion de Usinage en Z .

Choisissez Altitude et définissez l'altitude du haut en cliquant directement sur le solide.

Le cas est similaire au trajet Rainurage Centre 1. Cependant ici, la sélection peut être effectuée directement en sélectionnant le profil du fond ou du contour.

Cela permet de faire une rainure dont la largeur est le côté de l'outil

Choisissez “Profil sélectionné: Contour ” pour cette stratégie.
