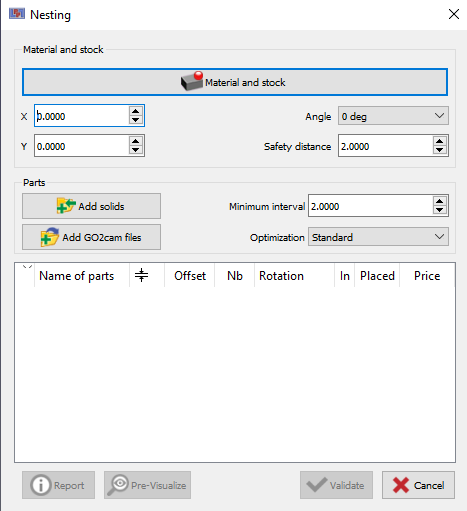

L'imbrication est un module optionnel qui permet de optimiser le positionnement de plusieurs formes dans un brut. Il est disponible en électro-érosion par fil dans le menu Conception.

Many rules are similar to the nesting option of milling: cliquez ici to get further information.

Certaines règles sont spécifiques à l'électro-érosion par fil :

• Les formes imbriquées sont obligatoirement poinçon formes,

• Les géométries sont profils 2D , (pas de solides comme en fraisage),

• Les trous filetés doivent avoir été définis au préalable, ils seront dupliqués lors de l'imbrication,

• Les connecteurs n'existent pas en électro-érosion par fil.

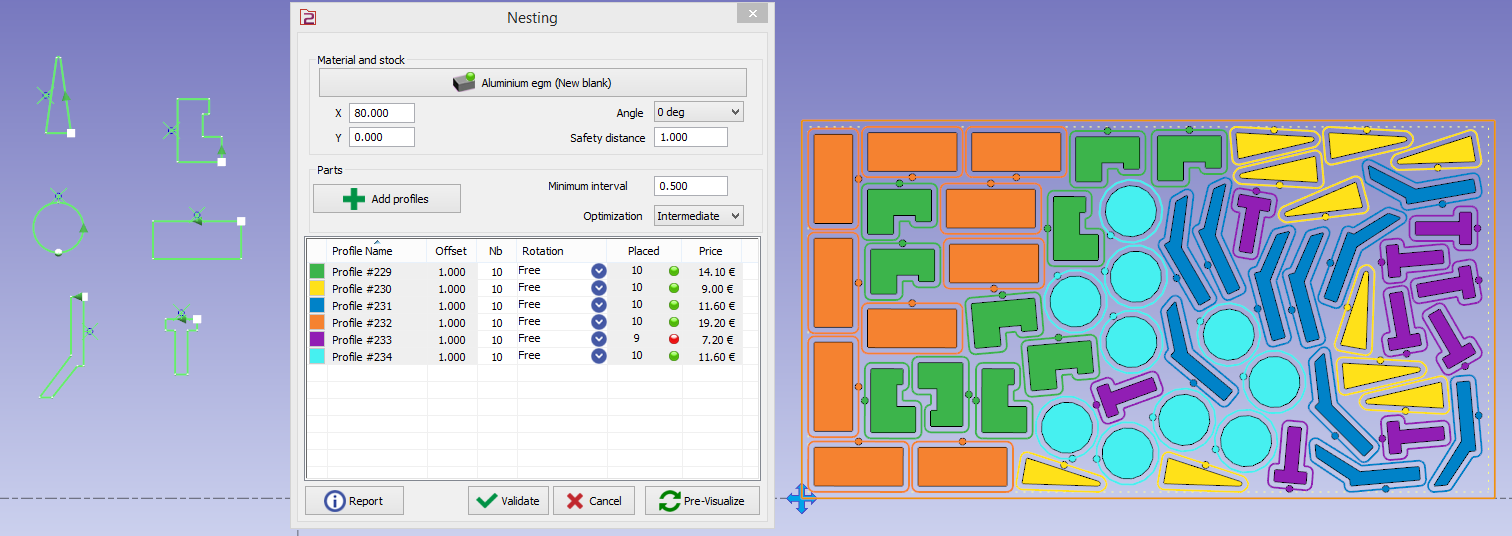

Ci-dessous un exemple de 6 formes de poinçons imbriqués.
