Présentation

Création automatique de trous selon les points d'enfilage créés. Ces trous sont usinés avec un usinage automatique dans l'environnement de fraisage.

Remarque : cette fonction est utile uniquement si vous êtes propriétaire d'une licence de fraisage, sinon vous ne pourrez pas usiner les entités de trous.

Dans ce cas, la solution de contournement consiste à exporter la feuille « Tableau de trous » dans les documents d'atelier pour obtenir les coordonnées des trous et les percer manuellement.

Création des perçages d'enfilage

  1. Cliquez sur la fonction

  2. Par défaut, une seule opération de perçage sera associée aux trous ; si vous souhaitez effectuer un pointage, cochez la case correspondante dans la zone de dialogue.

  3. Valider avec la coche verte

  4. La liste des points d'enfilage est affichée dans un tableau. Si le point d'enfilage est créé manuellement ou s'il y a un problème sur le calcul du point d'enfilage, le diamètre et la profondeur sont affichés avec ??? .

Avertissement : si le point d'enfilage a été créé manuellement lors de la sélection, aucune profondeur ni diamètre ne sont associés, par conséquent aucun trou n'est créé !

Perçage des points d'enfilage

  1. Enregistrer la pièce

  2. Quitter l'environnement électroérosion

  3. Entrer dans l'environnement de fraisage

  4. Allez dans Fraisage puis menu Trous et choisissez automatique. Choisissez le type d'optimisation (souvent par plan) et lancez le calcul.

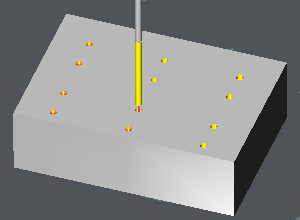

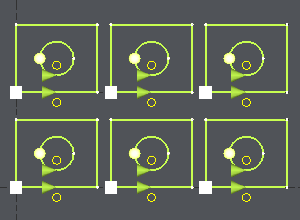

Voici un exemple de pièce électroérosion.

Perçage du point d'enfilage
