Définition des dépouilles sur les éléments d'un profil, elles peuvent être constantes ou évolutives, on peut ajouter des coins sur les angles vifs. Cette fonction est disponible à la fois en EDM et en Fraisage.

Vous pouvez regarder une vidéo en bas de page: cliquez ici

• Cliquez sur la géométrie.

• Vérifiez le sens du profil avec la flèche, si ce n'est pas correct, faites un clic droit  et choisissez Inverser le sens.

• Cliquez sur le premier élément du profil

• Choisissez Milieu

• Cliquez sur le dernier élément du profil (le même élément dans notre cas)

• choisissez Milieu


Le point de départ est blanc, le premier élément est rouge foncé.

• Tapez dans le épaisseur de la pièce : Epaisseur = 10.00 mm [1]

• Choisissez le direction de la dépouille : en dessous de la géométrie ou au-dessus [2]

• Vous pouvez coupe certains éléments avec [5] : you have first to select the element to cut with a click or with [3] and [4] .

• Tapez dans le valeur de la dépouille sur le premier élément.

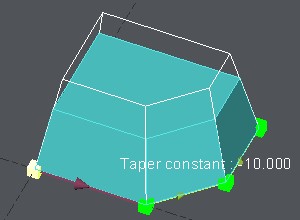

  Une dépouille constante est définie tout au long du profil, avec des coins coniques dans les angles.

Si besoin, vous pouvez maintenant changer la valeur de la dépouille élément par élément : cliquez sur l'élément à modifier, ou utilisez les boutons [3] and [4] to select the previous or the next element.

Sur un seul élément :

Click on the element, choose [1] and type in the starting value and the ending value of the evolutive taper.

Sur divers éléments :

Click on the first element, choose [1] and type in the starting value and the ending value of the evolutive taper. Then click on End elt [2] and click on the last element.

L'exemple sur le côté droit montre une dépouille évolutive sur 2 éléments de 5° à 10° ,  GO2cam calcule et affiche l'élément de dépouille par élément, ici le premier élément va de 5° à 7.929° et le suivant de 7.929° à 10° .

Par défaut, une fois la première dépouille définie, GO2cam génère automatiquement des coins coniques sur les angles vifs. Vous pouvez bien sûr le changer :
Sélectionnez un coin en cliquant dessus ou avec [1] :

• If you want to cancel the corner, uncheck the box [2] , there is no more conical corner on the angle chosen.

• Pour annuler tous les coins, décochez la case et cliquez sur le bouton Tous.

Note sur les coins : vous pouvez également définir des coins automatiques dans la page de stratégie du cycle de découpe de dépouille. Dans ce cas, ils sont définis sur l'ensemble du profil. Ceci n'est pas lié aux coins que vous pouvez définir ici dans la fonction de dépouille.

• Si vous voulez PAS de coin : définissez Pas de coin sur la fonction de dépouille et PAS de coin dans la stratégie du cycle.

• Si vous voulez des coins à chaque angle : soit vous les définissez ici dans la fonction de dépouille, soit vous pouvez les définir dans la stratégie.

• Si vous voulez certains coins : définissez-les exactement dans la fonction de dépouille et définissez PAS de coin dans la stratégie.

Pour choisir un autre profil pour définir une dépouille sur, ou pour quitter la fonction, cliquez à nouveau sur la fonction Dépouille sur profil .

Vous pouvez également quitter la fonction avec la Touche Esc ou en choisissant un autre menu ou une autre fonction dans GO2cam.

La dépouille ne s'affiche pas tant que vous n'avez pas fait la sélection dans l'éditeur d'usinage.
Lire aussi : Sélection de découpe de dépouille

Le affichage de la dépouille est grandement modifié.

La visualisation est en 3D et avec une convention de couleurs:

• bleu : no taper

• vert : taper (in die mode)

• rouge : undercut (in die mode)

En mode poinçon, le vert et le rouge sont logiquement inversés.

Le choix du mode Matrice/Poinçon se fait dans la zone de dialogue avec un bouton.

Vous avez également la possibilité d'afficher les faces colorées en transparence ou non avec l'icône:

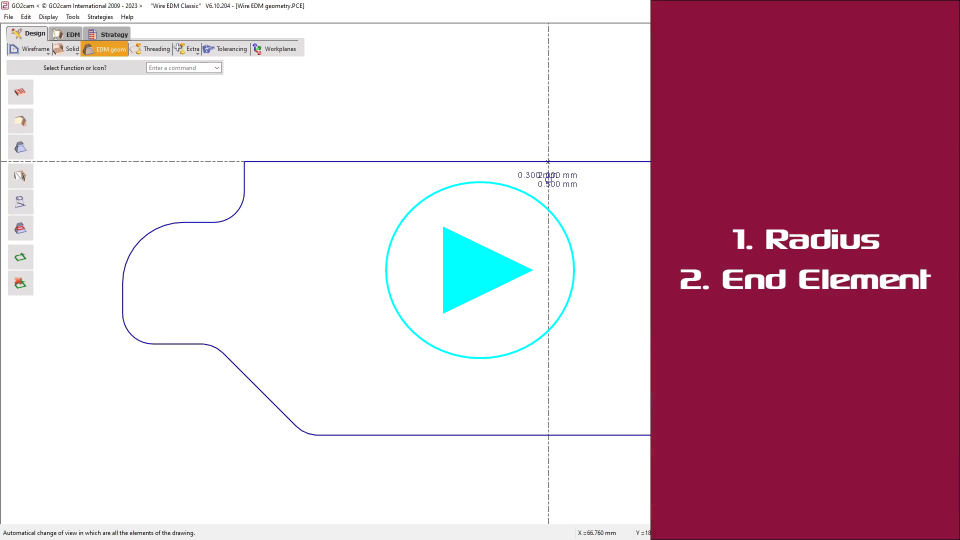

Vous pouvez regarder une vidéo d'un exemple du processus :
