Présentation

Cette fonction permet de créer des cylindres radiaux. Le plan radial correspondant est créé automatiquement.

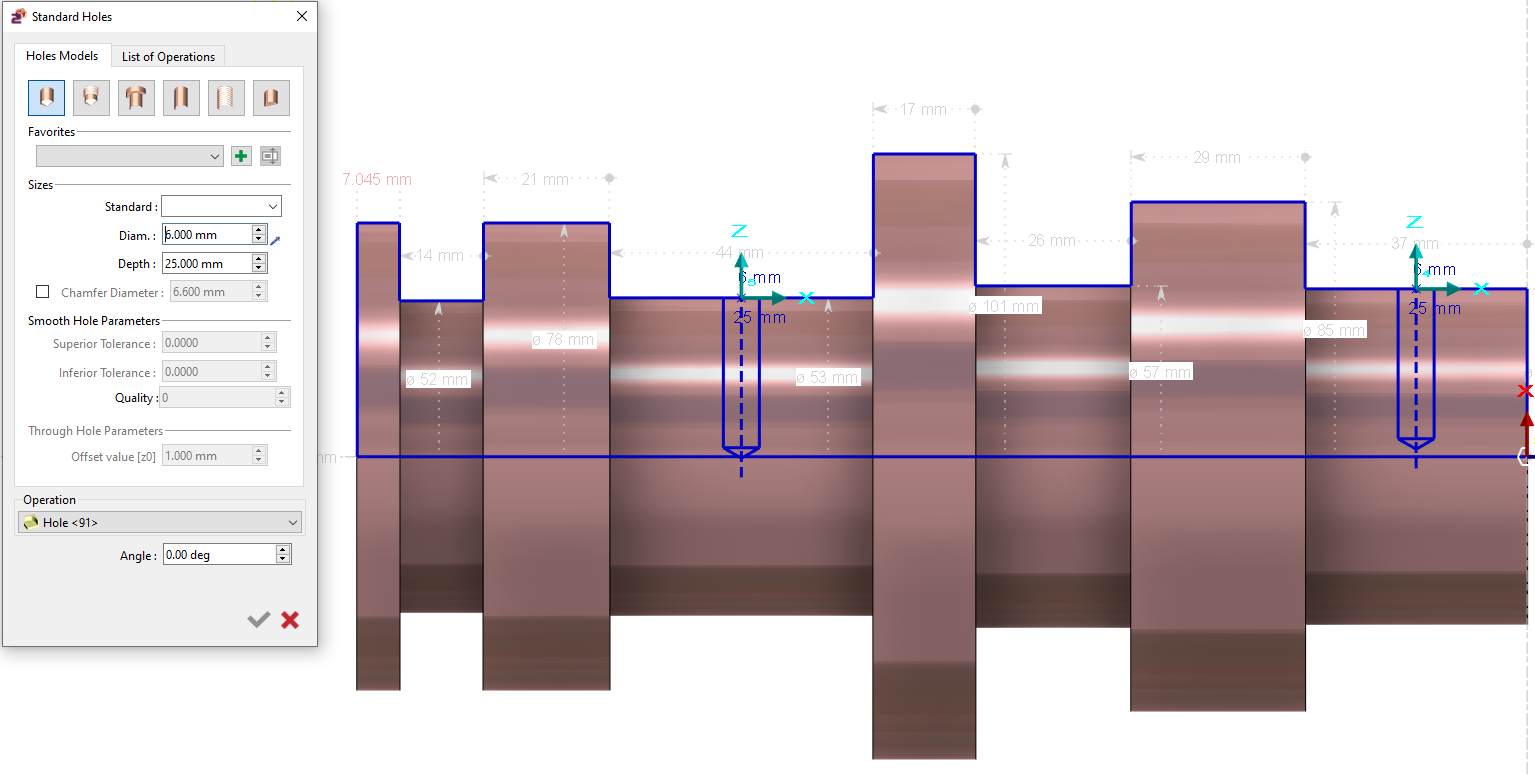

Pour créer un plan de trou radial

  1. Un trou est défini à partir d'un point placé sur votre géométrie 2D. Vous devez d'abord le créer, vous pouvez utiliser la fonction Ligne pour générer des points d'intersection comme indiqué dans l'exemple suivant avec les points A, B et C.

  2. Renseignez les paramètres A et D.

  3. Choisissez le type de profondeur dans le menu déroulant :

    1. Ouvert : le trou est ouvert, quelle que soit sa profondeur.

    2. Axe : le trou s'arrête sur l'axe Z.

    3. Profondeur : le trou a une profondeur définie avec la valeur du paramètre L

  4. Si vous choisissez Profondeur, renseignez le paramètre L.

  5. Cliquez sur un point défini au préalable.
