Introduction
PMI est très important, en particulier dans l'inspection numérique. Il est défini comme toute donnée non géométrique incluse dans un fichier CAO 3D. PMI comprend normalement des données telles que les profils de surface et les tolérances. Un avantage peut être qu'au lieu de s'appuyer sur des dessins 2D pour transmettre des données d'ingénierie, il peut être intégré dans le fichier CAO d'origine. PMI est un module optionnel.
Formats CAO avec PMI
Voici la liste des formats CAO qui incluent les PMI :
-
*.CATPART (CatiaV5)
-
*.PRT (NX)
-
*.PRT (Creo)
-
*.SLDPRT (SolidWorks)
-
*.JT
-
*.STEP (AP242 uniquement)
Inventor et SolidEdge peuvent également gérer les PMI, mais GO2cam ne peut pas les lire dans les formats de fichiers natifs ; vous devez exporter au format STEP AP242 pour les lire.
Processus dans GO2cam
Pour utiliser les fonctionnalités PMI à partir de fichiers solides importés (quel que soit le format), vous pouvez effectuer les opérations suivantes :
-
Création automatique de plans de travail dédiés au PMI.
-
Clic droit sur la cote pour obtenir des informations.
- La face sélectionnée est mis en évidence
- Les deux autres faces référencées également affichées.
|
Nouvelle fonction dans le PMI pour exécuter la mesure entre deux faces solides afin de modifier la valeur. Cela ne fonctionne que pour les annotations de distances et de diamètres. |
|
|

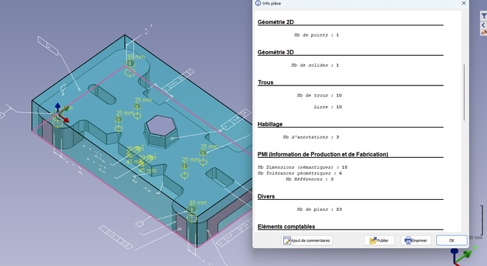

Types de PMI ajoutés dans « Info pièce » Le détail du nombre de PMI par type est donné ::
Nb Dimensions (sémantique)
L'édition de la cote ne fonctionne qu'avec les Dimensions (sémantique) |
|
Note: PMI can also be managed in the Control command: cliquez ici for more info.
