NC Control se compose d'un seul menu, affichant toutes les fenêtres et commandes nécessaires en un seul coup d'œil.

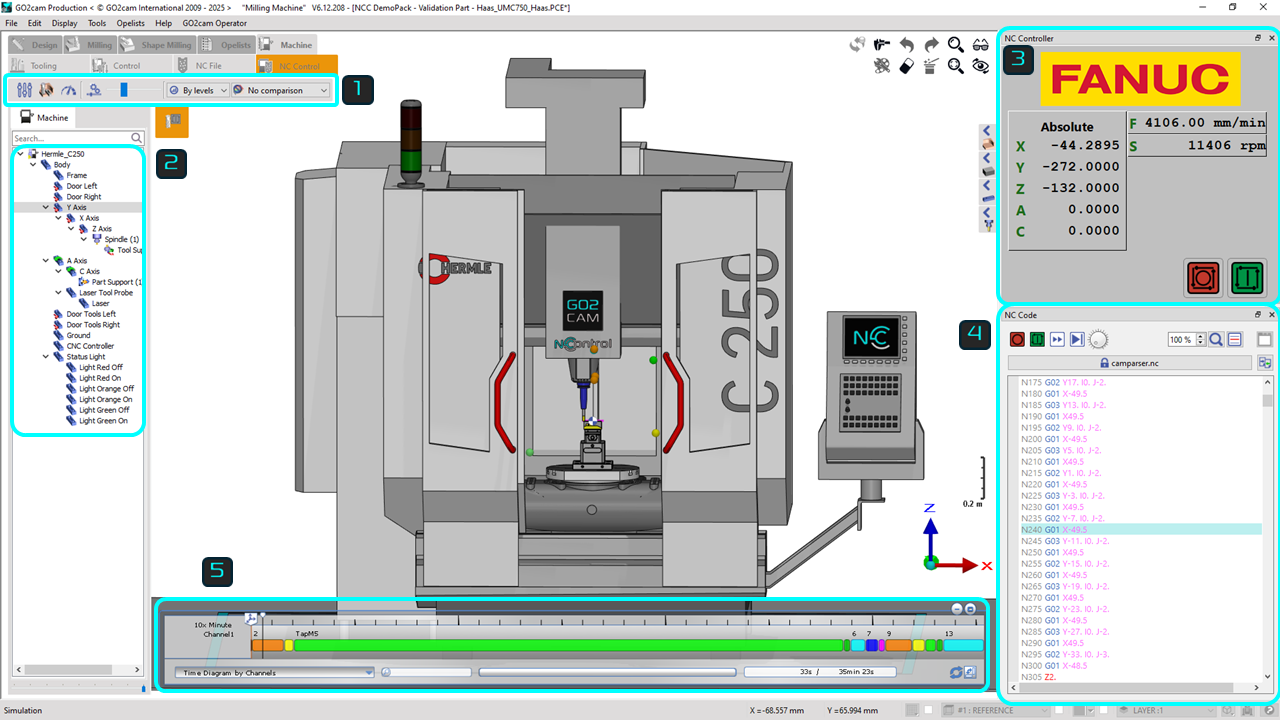

Décrivons l'interface utilisateur :


Barre d'outils NCc : Contrôler les visuels et la vitesse de la simulation


Arbre cinématique NCc : Affiche tous les composants de la machine. Cet arbre peut être utilisé pour masquer ou afficher des composants, et il permet également de rendre les composants transparents afin d'améliorer la clarté visuelle de la simulation.


Contrôleur NCc : Affiche le type de contrôleur qui a été chargé, avec le positionnement absolu, ainsi que l'avance et la vitesse de broche.

User interface.png

Code NCc : Un outil conçu pour valider le code G et comprend l'analyseur cam pour l'édition. Il possède des fonctions de recherche intégrées, des boutons de démarrage/arrêt, de cycle suivant et vous permet également de contrôler la vitesse de simulation.

L'analyseur cam doit être déverrouillé pour permettre la manipulation du code NC.

Ncc Code editor.png


Diagramme de Gantt NCc : Il fournit une vue d'ensemble claire de la progression de la simulation.

Basé uniquement sur les outils, car ce sont les seules données disponibles à partir du fichier NC.
