Introduction
Cette page explique comment créer un porte-outils multiple pour tour.
|
|
|
Le processus de création d'outils, de symboles, de machines, etc. est devenu plus fluide avec le système d'axes interactif.
|
|
Création d'un porte-outils multiple
|
Sélectionnez le module « Serrage / Porte-outils » dans la page d'accueil.
|
|
|
Cliquez sur le bouton GO |
|
|
Sélectionnez le fichier à importer |
|
|
Choisissez l'option d'importation que vous souhaitez appliquer sur le solide. Cliquez sur « Appliquer »
Remarque : Vous pouvez également importer le système d'axes à partir des fichiers CAO solides en activant les options « Importation filaire ». Ceci est très utile pour créer des supports en important des fichiers STEP à partir de bases de données Sandvik, Iscar, etc. Il permet de récupérer les systèmes d'axes pour la position de la plaquette, par exemple comme indiqué pour l'outil de tournage sur l'image de droite. |
|
|
|
|
Cliquez sur l'onglet « Création », puis sur le menu « Porte-outils » |
|
|
Cliquez sur la commande pour créer un système d'axes |
|
|
Sélectionnez l'outil pour définir la position du système d'axes |
|
|

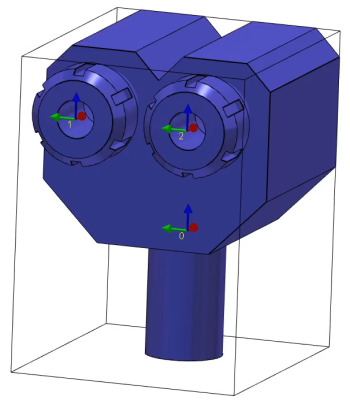

Sélectionnez les faces pour orienter les axes Z et X et le point pour définir le système d'axes. Le système d'axes référencé 0 définit le point qui sera monté sur l'élément précédent. L'élément précédent peut être un support d'outil ou un autre composant de porte-outil. Vous pouvez sélectionner le centre du cercle avec la touche « CTRL + MAJ », puis cliquer sur l'arête de l'arc. Puis validez. |
|
|
Effectuez la même commande pour créer le système d'axes 1. Ce sera la position de montage pour l'outil ou l'élément suivant. |
|
|
Répétez la même commande pour créer le système d'axes 2. Celui-ci sera également la position de montage pour un autre outil ou l'élément suivant. |
|
|
Enregistrez le fichier dans votre dossier de symboles pour l'utiliser dans GO2cam. |
|
|
|
