Introduction
Le positionnement de la broche principale doit être défini pour garantir que la pièce est correctement usinée.
Au début de l'usinage, le brut est poussé par le pousse-barre et le positionnement de l'outil à tronçonner arrête la barre.
À ce moment, la broche principale desserre la barre, se rétracte pour atteindre la position permettant d'avoir suffisamment de dépassement de brut pour usiner la pièce et serre la barre pour usiner la pièce.
La valeur minimale de dépassement de brut est discutée dans les 2 cas ci-dessous :
Cas 1 : Sans guide-barre
|
Dépassement de brut minimum pour usiner la pièce : Surépaisseur pour le balayage + longueur de la pièce finie + surépaisseur de tronçonnage + largeur de l'outil à tronçonner Étant donné que la position maximale de la broche principale ne peut pas atteindre l'outil à tronçonner, nous devons ajouter la distance entre l'outil à tronçonner et le nez de la broche principale à la position de dépassement . Nous pouvons également ajouter une valeur de sécurité pour être sûr de ne pas avoir de surcourse pendant l'usinage. Cette valeur de sécurité ne doit pas être trop importante, sinon la longueur de la barre non usinée sera plus grande. |

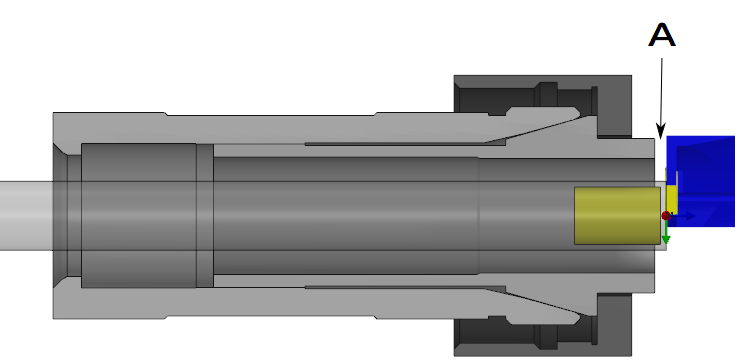

A - Distance entre l'outil à tronçonner et la position maximale de la broche principale |
|
Exemple avec des valeurs :
La valeur de dépassement doit être supérieure à 20,7 mm
|
A - Largeur de l'outil à tronçonner B - Surépaisseur de tronçonnage C - Longueur de la pièce finie D - Surépaisseur pour le balayage E - Outil à tronçonner de référence |
Cas 2 : Avec guide-barre
|
La règle calculée est la même, mais comme il y a un guide-barre, la distance entre l'outil à tronçonner et le nez de la broche principale est plus grande. Exemple avec des valeurs :
La valeur de dépassement doit être supérieure à 182,7 mm |
A - Distance entre l'outil à tronçonner et la position maximale de la broche principale |
