Présentation

Pour créer des surépaisseurs

1. Définissez le profil ou cliquez sur l'élément choisi.



2. Mode : si vous souhaitez définir des surépaisseurs sur un profil entier, choisissez Profil. Si vous souhaitez définir une surépaisseur sur un élément particulier, choisissez Elément .

3. Choisissez le côté du brut à laisser en fonction du sens du profil ( Droite ou Gauche ).

4. Remplissez la valeur du brut local du premier élément dans le champ appelé Epaisseur .

5. Click on [2] pour sélectionner l' suivant élément (affiché avec une ligne plus épaisse) et définir le brut dessus.

6. Define each element the same way (you can also go back with [1] ).
   If the element is an arc, you can choose between conic, isometric or not forced radius.

7. Appuyez sur la Touche Esc pour valider ou choisissez Autre profil si vous souhaitez définir un autre brut à laisser sur votre pièce.

8. If the machining was defined before the local stock, cliquez sur Réexécution pour recalculer les cycles avec le brut ajouté.

Cas particuliers

• la Init touche permet de supprimer tous les bruts locaux définis sur un profil.

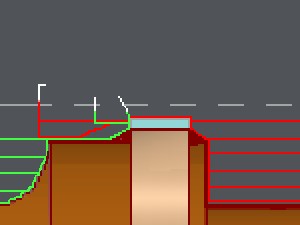

• la Gomme permet de « éviter » un élément. Elle est utilisée par exemple dans le cas d'une gorge que vous ne souhaitez pas ébaucher (comme indiqué dans l'image suivante où les éléments supprimés sont affichés avec une croix rouge).

• vous ne pouvez pas définir de surépaisseur sur un arc si vous choisissez l'

Elément option. Ce n'est possible que dans le cas d'un profil.
