Problème

GO2cam est plus lent qu'avant. Que puis-je faire ?

Solution

Une des raisons peut être un problème dans le répertoire utilisateur ; pour le corriger, exécutez l'utilitaire DelUserConfig.exe, accessible :

• Directement dans le répertoire GO2cam.exe.

• Via Windows : Menu Démarrer → Toutes les applications → GO2camV612 → DelUserConfig ou en le tapant simplement dans la zone de recherche du menu Démarrer.

Si cette action ne corrige pas le problème de lenteur, veuillez contacter votre revendeur.

Problème

J'ai un crash pendant la simulation ! Comment le corriger ?

Solution

Ce crash est très rare ; il ne se produit que pour les utilisateurs avec carte graphique nvidia RTX A2000 .

Ce bug apparaît avec une mise à jour du pilote de la carte de mars ou avril 2025. Pour le corriger, vous devez télécharger la version précédente du pilote, de janvier ou février 2025 par exemple : allez sur le site Web de nvidia.

Question

Puis-je travailler dans le même projet avec plusieurs unités différentes dans GO2cam ?

Solution

Oui, c'est possible. Nous pouvons énumérer différentes situations où l'utilisateur doit travailler avec plusieurs unités :

• travailler en pouces pour concevoir la pièce et programmer le trajet d'outil, mais utiliser des bibliothèques d'outils qui sont en mm. Il est très facile de procéder, en changeant simplement les unités dans la boîte de dialogue de choix d'outil.

• travailler dans une unité mais importer des fichiers CAO définis dans une autre unité.

• dessiner dans une unité mais avoir l'esquisse définie dans une autre unité !

• …

C'est pourquoi il est si important d'avoir l' unité affichée dans les champs des cycles géométriques mais aussi d'usinage. Ce n'est pas seulement informatif, vous pouvez taper l'unité dans les champs pour procéder à une conversion !

Par exemple, ici, nous créons une ligne en entrant 3.5 in , qui est automatiquement converti en 88.90 mm .

Problème

Les cercles et les cylindres sont facettés !

Solution

Vous devez modifier le Précision de traçage.

Vous pouvez le trouver dans le coin inférieur droit et aussi dans Outils>Options>Entités

Problème

Parfois, les 'textes' dans les dialogues d'usinage sont partiellement cachés !

Solution

Cela peut arriver si la Carte Graphique en charge est la Graphique intégré !

Nous vous conseillons de passer à votre carte graphique haute performance, Nvidia ou autre.

Méthode 1 : vous pouvez choisir les graphiques par défaut pour toutes les applications en même temps,

• clic droit sur le bureau

• choisir la configuration graphique

• ouvrir la page ‘Gérer les paramètres 3D’

• Processeur graphique préféré : sélectionnez ‘Processeur NVIDIA haute performance’

• cliquez sur APPLIQUER

Méthode 2 : vous pouvez sélectionner les graphiques pour chaque application , une par une.

• ouvrir la boîte de dialogue Paramètres Windows,

• choisir Système puis Affichage

• en bas de la page, choisir Paramètres graphiques

• cliquer sur Parcourir et sélectionner le fichier GO2cam exe

• sélectionner ‘Haute performance’ puis Enregistrer.

Problème

Pendant la simulation, les trous ne sont pas précis, affichant un hexagone au lieu d'un cercle.

Solution

Nous avons deux façons de contrôler la précision pendant la simulation :

• Précision : Pour un affichage solide

• Précision de l'outil : Précision de l'outil affectant la précision de l'enlèvement de matière.

Ici, nous avons un composant avec une tolérance de 0.1 mm est affichée sur la base de la tolérance d'affichage.

Le cercle 2D bleu est inclus à titre de comparaison, de sorte que le calcul de l'affichage du modèle solide sous la forme de l'approximation du cercle par des segments de ligne est très bien reconnaissable.

En changeant la précision à 0.01 mm pour la précision et la précision de l'outil, vous obtiendrez une représentation de cercle plus lisse.

Que vous choisissiez une tolérance grossière de 0,1 ou plus fine de 0,01 est quelque chose que vous devez décider vous-même dans le contexte de la taille actuelle du composant.

Le plus fine la tolérance, le plus long les temps de simulation.

Problème

Lorsque je mets à jour vers GO2cam V6.10, je ne peux utiliser ni le menus et barre d'outils que j'ai personnalisés dans ma version précédente !

Solution

• Le emplacement des fichiers créés par la commande Personnaliser les menus et Personnaliser la barre d'outils a changé à partir de GO2cam V6.10. Les fichiers sont maintenant enregistrés dans le répertoire ‘ ini ’, comme tous les autres fichiers utilisateur définis dans le logiciel.

• Pour Personnaliser les menus :

  • Copiez vos fichiers du répertoire ‘ Dat ’ de GO2cam V6.09 et des versions antérieures,

  • Collez les fichiers dans le répertoire ‘ ini ’ de GO2cam V6.10.

• Pour Personnaliser la barre d'outils (les noms de fichiers ont changé à partir de la V6.10) :

  • vous pouvez copier vos fichiers du répertoire ‘ Dat ’ de GO2cam V6.09 et des versions antérieures,

  • coller les fichiers dans le répertoire ‘ ini ’ de GO2cam V6.10,

  • renommer les fichiers en appliquant la correspondance des noms donnée dans le tableau ci-dessous :

Nom en V6.09

Nom en V6.10

Correspond à…

TBR_SPD0.USR

tbr_product_mill_classic.usr

Fraisage Classique

TBR_SPD2.USR

tbr_product_edm_classic.usr

Electro-érosion Classique

TBR_SPD3.USR

tbr_product_turnmill_classic.usr

Tournage + Axe C / Tournage Classique

TBR_SPD4.USR

tbr_product_mill_expert.usr

Fraisage Expert

TBR_SPD5.USR

tbr_product_document_model.usr

Document d'atelier utilisateur

TBR_SPD6.USR

tbr_product_drawing.usr

Mise en plan

TBR_SPD12.USR

tbr_product_turnmill_expert.usr

Tournage Expert

TBR_SPD16.USR

tbr_product_andrea.usr

Fraisage Classique + Tête à aléser

TBR_SPD17.USR

tbr_product_swissturn_classic.usr

Décolletage Classique

TBR_SPD18.USR

tbr_product_swissturn_expert.usr

Décolletage Expert

Question

Je n'ai qu'une seule machine , puis-je l'avoir toujours chargée dans GO2cam ?

Solution

Oui, c'est possible. Pour cela, allez dans Outils>Options>Usinage , et vous pourrez choisir un fichier machine comme machine par défaut . Chaque fois que vous entrerez dans GO2cam, le fichier machine sera déjà chargé.

Vous pouvez faire exactement la même chose avec un fichier matière pour les conditions de coupe.

Problème

J'importe un fichier CAO de 5Mo , mais après avoir travaillé dans GO2cam et enregistré le fichier, il dépasse 200 Mo , Pourquoi ? Puis-je réduire la taille du fichier *.PCE ?

Solution

La plupart du temps, la taille du fichier *.PCE est en relation avec les corps 3D de la pièce et surtout le brut.

Le polyèdre du brut est archivé à chaque étape de l'usinage et si le brut est un peu complexe et contient plusieurs faces, la taille du fichier peut augmenter très rapidement !

Pour faire face à cette situation, une option permet de définir un type de calcul différent, en supprimant les polyèdres d'étape et en ne conservant que le dernier. Allez dans Outils/Options, puis page ‘ Enregistrer ’:

Question

Comment puis-je rapidement et facilement envoyer mon fichier de travail, y compris le .PCE et tous les fichiers d'outils, opelists, machine, etc. ?

Solution

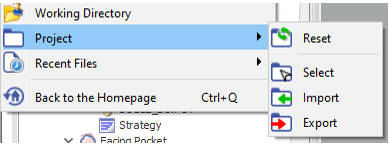

Il est très facile d'envoyer ces fichiers dans un seul package. Sous le menu Texte Fichier, sélectionnez Projet, puis Exporter. Cela enregistrera la pièce actuelle avec toutes les données relatives (machine, outils, symboles, post-processeur, etc.) dans un fichier projet avec l'extension .GMZ.

Ce fichier .GMZ peut ensuite être ouvert sur un autre PC avec la fonction Importer et avoir l'état du fichier de travail exactement comme celui du créateur.

Pour plus d'informations sur le Projet et ses fonctions, cliquez ici.
