Définition
Options diverses concernant le calcul et l'affichage des entités.
|

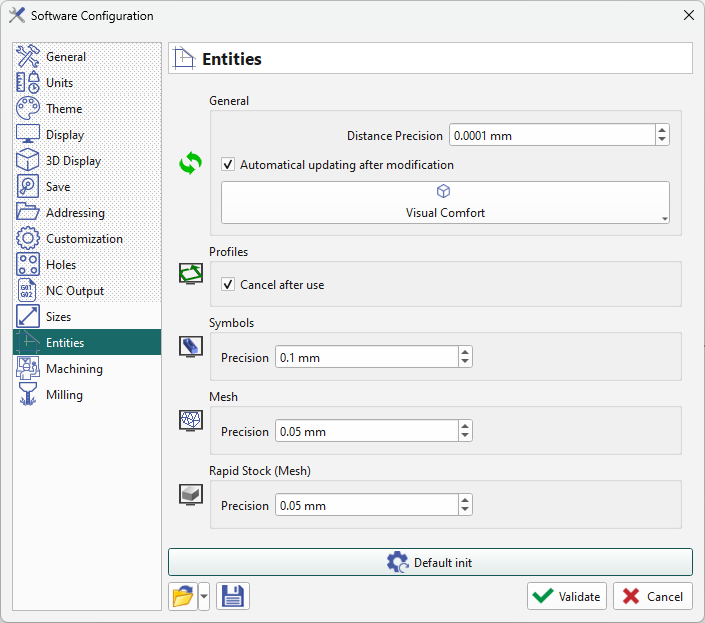

Vous pouvez trouver ces sections sur la page des entités :
|
|
Général
|
Commandes |
Explication |
|
|
Précision de la distance |
Cette tolérance affecte tous les calculs de géométrie et d'usinage. La valeur par défaut est de 0,0001 mm et ne doit être modifiée qu'en cas d'erreurs de conception géométrique. |
|
|
Mise à jour automatique après modification : |
Le calcul est automatiquement lancé immédiatement après chaque modification. Pour les calculs 3D ou lors de l'exécution de plusieurs modifications consécutives, il est recommandé de décocher cette option. Dans ce cas, effectuez une mise à jour manuelle une fois toutes les modifications terminées. |
|
|
Confort visuel |
vous permet de modifier les paramètres liés à l'affichage dans le logiciel. Pour plus d'informations : Options d'affichage
Les valeurs définies dans cette boîte de dialogue ne sont pas enregistrées dans le fichier *.ini d'options. Ces valeurs sont enregistrées dans le fichier PCE, elles sont réinitialisées lors de l'ouverture d'un fichier .PCE ; elles ne peuvent pas être enregistrées en tant que paramètres par défaut. |
|
|
Icône |
Commande |
Explication |
|
Profils |
The Cancel after use option is checked when profiles are not retained after use. Il ne doit pas être désactivé dans Electro-érosion. |
|
Symboles |
Ceci contrôle la précision de la tessellation pour l'affichage des symboles. |
|
Maillage |
Ceci contrôle la précision de la tessellation pour l'affichage de la conception du maillage. |
|
Brut rapide (Maillage) |
Ceci contrôle la précision de la tessellation pour l'affichage du brut. Only when Brut évolutif is set to Rapid Stock |
Les tolérances de tessellation inférieures à 0,1 offrent une plus grande précision, mais réduisent la vitesse.
