• En haut se trouve le boîte de dialogue des filtres [1] , which enables to hide geometric elements by type, by color, by layer, etc.

• Ci-dessous se trouvent les onglets d'affichage des éléments considérés comme « principaux », à savoir le solide [2] , le brut [3] , the symbols (vices, clamps…), and the tools. Those buttons enable to hide/display those elements and to manage their transparency with 1 only click.

Vous pouvez regarder une vidéo sur l'utilisation des filtres en bas de page : Cliquez ici

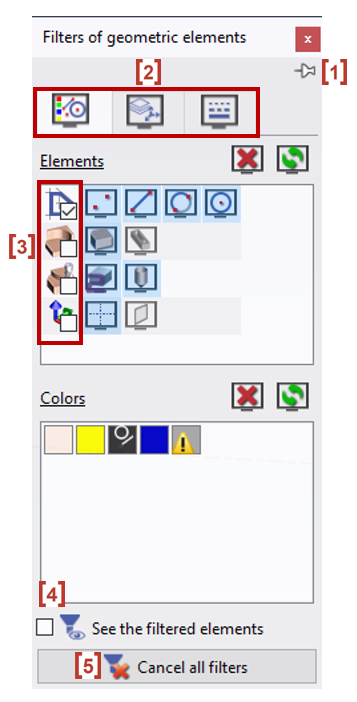

You can let the dialog open with the pin icon. [1]

Vous avez 3 onglets [2] :

• Éléments et couleurs : pour masquer les éléments ou la couleur (tous les éléments bleus par exemple)

• Calques et plans : pour masquer tous les éléments appartenant à un ou plusieurs calques ou plans.

• Lignes (types et épaisseur) : pour masquer les éléments par leur type de ligne ou leur épaisseur.

You can filter according to families [3] :

• 2D

• 3D

• Usinage

• Plans de travail

Check the box [4] pour voir les filtrés éléments permettent de visualiser les éléments filtrés, c'est-à-dire que ces éléments restent visibles tout en étant inactifs (impossibles à sélectionner).

The button [5] annuler tous les filtres permet de réinitialiser tous les filtres appliqués dans la boîte de dialogue, et aussi annuler les actions effectuées avec la commande « masquer » , qui est disponible dans le menu Edition et dans les fenêtres contextuelles.

Vous pouvez regarder une vidéo Effacer tous les filtres : (double-cliquez sur la vidéo pour l'agrandir !)

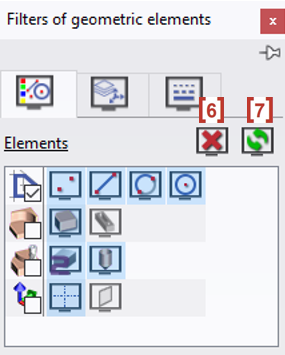

Annuler [6] resets all the filters applied for the current type of filter

Inverser [7] the selection enables to see only one type of element if you first filter it. For example, in a multitude of colors used, if you want to see only the blue elements you can do it by filtering the blue color, then inverting the selection.

Chaque type d'élément a sa propre icône. Les éléments actifs ont leur icône en couleur et enfoncée (en bleu). Pour filtrer un type d'élément, par exemple les cotes, cliquez sur l'icône et elle devient grise.

Si une « famille » est décoché : tous les éléments sont visibles.

Si une « famille » est coché : tous les éléments sont masqués.

Un carré est affiché si les éléments d'une famille sont soit masqués, soit sélectionnés.

Dans la boîte de dialogue des filtres, nous avons ajouté un nouveau type d'entité « point d'enfilage ».

Il permet de distinguer les points d'enfilage des points géométriques.

Cliquez sur la case de couleur pour que tous les éléments de cette couleur soient filtrés. Une icône « Utilisateur » apparaît alors, pour afficher le nouveau statut : ici la couleur jaune est filtrée, l'orange et le bleu sont actifs.

Cas particuliers :

• 2 icônes de couleurs sont spéciales car elles sont toujours attribuées à un type d'élément : éléments illimités (ligne, cercle) et cotes.

• Parfois, une icône « Avertissement » apparaît sur une case de couleur. Cette icône indique que certains éléments de cette couleur ont été filtrés par un autre type de filtre (type de ligne, type d'élément, etc.).

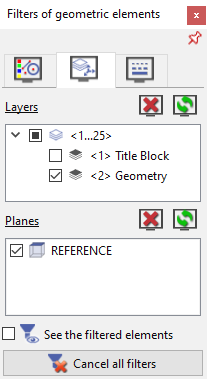

Pour filtrer par plans et calques , il suffit de décocher la case correspondante.

Tous les éléments appartenant au plan ou au calque désélectionné ne sont plus accessibles.

Dans l'exemple de droite, tous les éléments du calque 1 « cartouche » sont filtrés.

Mode automatique : GO2cam filtre le brut dans les menus de géométrie et le montre dans l'usinage.

Mode utilisateur : l'utilisateur choisit de voir le brut à tout moment.

Mode utilisateur : l'utilisateur choisit de filtrer le brut à tout moment.

En mode automatique, le système d'axes du plan courant est toujours affiché.

En mode actif, les systèmes d'axes de tous les plans sont visibles,

En mode inactif, il n'y a pas de système d'axes visible.

a left click on the element icon enables to hide it (and display it). By default the element is visible [1] , lorsqu'il est masqué, la icône nuage [2] is positioned on it.

un clic du milieu sur l'icône de l'élément permet d'activer transparence . La petite flèche devient verte pour indiquer le changement.

En cliquant sur cette flèche [3] , vous pouvez accéder à un curseur pour ajuster intensité de transparence [4] .

Vous pouvez également cliquer directement sur la flèche lorsqu'elle est bleue pour activer et ajuster la transparence.

In turning, the cursor bars for part and stock enable to access your define cutom Vue en coupe [5] . The section is always done on the 2 elements at the same time.

Vous pouvez regarder une vidéo sur l'utilisation des filtres :
