Cycles : poche millyuGO, Poche, Poche + Contour, Poche balayage, Reprise poche, millyuGO, PAM

Pas Z (Ap)

Il s'agit de l'incrément Z entre 2 passes. Il correspond à la découpe de la profondeur totale. Si la profondeur incrémentale est supérieure à la profondeur de passe maximale de l'outil, un message d'avertissement s'affiche.

Si la valeur est mis à 0 , le trajet d'outil n'a qu'une seule passe, qui est effectuée au fond de la forme (à l' altitude de fond ).

. Dans ce cas, les autres options de la zone "Calcul des Pas Z" sont inutiles.

Par exemple, vous définirez le Pas Z à 0 :

si vous devez finir les fonds de poches, avec un cycle de poche. 2 poches sont réalisées sur l'exemple de droite, avec 2 altitudes de fond différentes, Z-5 et Z-8.

si vous devez surfacer plusieurs faces après une ébauche, en utilisant le cycle Poche balayage. C'est ce que nous vous montrons ci-dessous sur l'exemple, en surfaçant les faces brunes.

Surfaçage de la face supérieure Z0	Surfaçage de la 2ème face Z-15	Surfaçage de la 3ème face Z-8

Passe

Gestion des passes en fonction des sous-poches et des îlots de la poche. Vous pouvez choisir d'ajuster les passes aux différentes altitudes de la poche ou choisir de respecter l'incrément puis de retravailler les îlots et les fonds de poche. Une troisième option permet de programmer une passe de reprise après l'ébauche de la poche.

Trois options sont disponibles, les paramètres de reprise sont disponibles ou non selon l'option choisie.

		Le passe est ajusté : l'incrément de passe est ajusté pour permettre l'usinage du haut des îlots et du bas de la poche et des sous-poches.
		Le passe est constant : l'incrément est respecté, une passe de reprise d'îlot et de fond peut être programmée.
		Il y a Matière Restante : la poche a été ébauchée auparavant, seuls le haut des îlots et le bas des poches sont usinés.

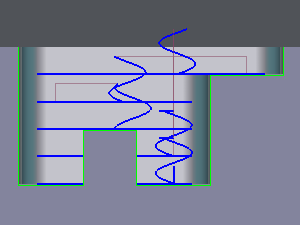

a. Le passe est ajusté

GO2cam optimise la valeur d'incrément pour usiner le haut des îlots et le bas des poches. Par conséquent, la passe n'est pas constante et la poche est usinée complètement.

GO2cam ne programmera jamais une passe supérieure à l'incrément saisi dans la stratégie.

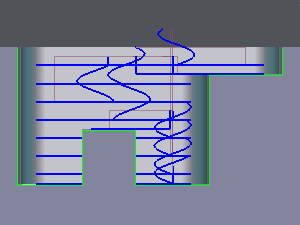

b. Le passe est constant

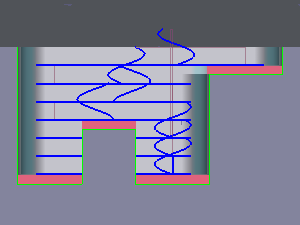

L'incrément de passe est respecté quelle que soit la forme de la poche. Si le haut des îlots et le bas des poches ne correspondent pas à une valeur de passe, ils ne sont pas usinés. Voir exemple ci-dessous, les zones rouges ne sont pas usinées.

Si vous choisissez cette option, 2 paramètres apparaissent dans la stratégie, Reprise îlot et Reprise fond. Choisir Oui permet de programmer une passe de reprise spécialement pour le fond des sous-poches et le haut des îlots.

Cas particulier : si les côtés sont coniques, vous pouvez programmer une passe de reprise des crêtes qui sera effectuée après l'ébauche de la poche, avec un mouvement ascendant .

Pas de Reprise	Avec Reprise îlot et Reprise fond

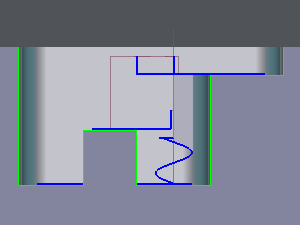

c. Matière Restante

Choisissez cette option si vous souhaitez programmer une passe spécifique pour retravailler les zones.

L'avantage est de pouvoir changer l'outil ou tout paramètre pour cette passe de reprise.

Entrez l' épaisseur de la matière à usiner.

Choisissez si vous souhaitez retravailler le haut de l'îlot ou le bas de la poche ou les deux.

Si vous ne choisissez pas l'une de ces options, le cycle n'a pas de matière à usiner et est mis en attente.

Spécifique à millyuGO

Calculation of Z steps(Ap)

Ap crée des vibrations sur l'outil, cette vibration peut apparaître car Ap est trop petit ou trop grand.
Pour calculer un ap correct, nous utilisons Apa = Ap C onseillé

Le Apa est calculé selon :

Diamètre outil
Angle d'hélice de l'outil
Nombre de dents

Vous pouvez également directement cliquez sur Apa donné par le tableau : la valeur est appliquée dans la stratégie.

The table shows the value entered in strategy: 2 mm Status is rouge Mauvaises conditions
If Z step entered in strategy is 8 Status is orange conditions pas si bonnes
If Z step entered in strategy is 15 Status is vert bonnes conditions
