Cycle : Façonnage poche, ébauche façonnage
|
|
Définition
|
Angle automatique permet d'obtenir le meilleur angle de balayage en fonction de la forme. |
|
Il y a 2 façons de définir l'angle :
a. Sélection automatique
b. Sélection manuelle
a. Sélection automatique
Un grand avantage de ce cycle est de vous permettre de programmer 2 directions différentes pendant le même cycle.
Pour cela, réglez Angle automatique sur Oui.

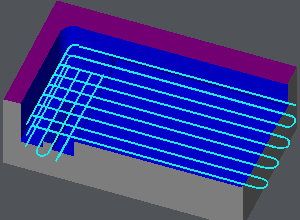

L' angle le plus efficace est calculé pour vous par GO2cam. Dans l'exemple suivant, vous pouvez voir que 2 directions sont programmées.
b. Sélection manuelle
Tout d'abord, réglez Angle automatique sur Non.
Ensuite, 2 choix vous sont proposés :
-
valeur numérique en entrant une valeur d'angle manuellement,
-
manuellement donnant l'angle par cliquant sur 2 points .
Valeur numérique
Tapez une valeur dans le champ, elle est donnée par rapport à l'axe X en valeur absolue selon le cercle antihoraire.
Exemples :
|

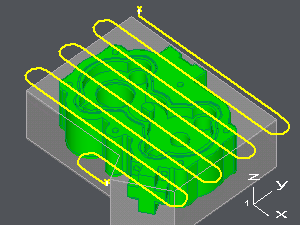

Tapez 0 pour avoir un trajet d'outil horizontal : |

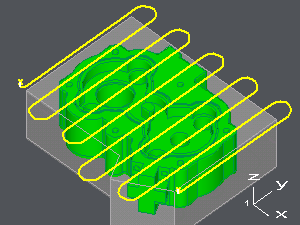

Tapez 90 pour avoir un trajet d'outil vertical : |
|
|
Manuellement
a. Cliquez gauche sur :sweep_angle:
b. Cliquez gauche sur 2 points dont l'orientation donne le sens d'usinage.
Les points sélectionnés peuvent être des points, des extrémités, des intersections d'éléments ou des coins d'une pièce solide.

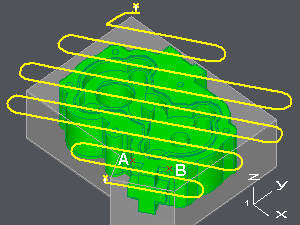

Dans l'exemple, les points sélectionnés sont A et B sur le solide.
Résumé
|
Angle automatique= OUI |
Angle automatique= NON , Angle= 0° |
Angle donné par 2 points |
|
|
|
|
|
