Vous pouvez ouvrir un menu étendu en cliquant sur le bouton Archive : vous y trouverez d’anciens cycles d’usinage 5 axes. Ils sont toujours disponibles pour assurer la compatibilité avec les projets des utilisateurs.

Dans quelques cas, cela peut également fournir de bons résultats de manière plus simple et plus rapide que les opérations 5 axes standard.

Voici la liste des cycles disponibles :

	5X En roulant Comparé à l’opération 5 Axes En roulant auto, ce cycle ne bénéficie pas de l’automatisation du trajet d’outil : vous devez définir les surfaces et le rail inférieur manuellement et les paramètres d’optimisation ne sont pas disponibles. Mais les réglages sont plus faciles et rapides.
	5X Cavité Cette opération est un cycle de finition dédié aux zones de poche. Pendant l’usinage, l’axe de l’outil est aligné sur une courbe d’inclinaison , l’orientation de l’axe de l’outil est la plus courte distance entre la surface et la courbe d’inclinaison. La géométrie obligatoire à sélectionner est constituée des faces usinées et d’une courbe d’inclinaison. Aucune gestion des collisions pour ce cycle ! Veuillez utiliser 5X Cavité collision
	5X Cavité collision Même opération que précédemment, mais un temps de calcul plus long pour la gestion des collisions !
	5X Projection Ce cycle génère un seul trajet d’outil le long d’une courbe. La courbe peut se trouver exactement sur la surface. La courbe peut également être située à une distance au-dessus de la surface. La géométrie obligatoire à sélectionner est constituée des faces usinées et d’une courbe de projection.
	5X Electrode Cycle spécial pour programmer l’usinage d’électrodes

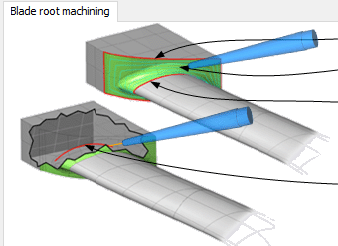

	5X Pale Le but de cette opération est d’usiner le congé de racine d’un modèle de pale.
	5X Ebauche / Moyeu / Finition aube Usinage des aubes en combinant plusieurs opérations les unes après les autres : 5X Ebauche aube 5X Moyeu aube : pour l’usinage de surface de plancher 5X Moyeu aube C : identique au précédent, mais avec une courbe d’inclinaison 5X Finition aube : finition en roulant des flancs des aubes Le cycle optionnel appelé 5X Multi aubes est plus récent et est également beaucoup plus puissant et efficace pour ce type d’usinage : Cliquez ici pour plus d’informations.
