Définition

Ces commandes permettent de définir les mouvements rapides d'approche et de retour.

Distance d'approche (A)

Elle permet de saisir la distance définissant l'approche par rapport au premier élément d'usinage. Elle est saisie en fonction de l'angle d'engagement. Si la valeur est nulle, le point d'entrée correspond au point de géométrie cliqué avec la fonction Approche du panneau SELECT.
Si la valeur n'est pas nulle, le point d'entrée est calculé à partir de :

• L'extrémité du premier élément.

• La surlongueur d'engagement.

• Le rayon d'arc d'engagement.

Angle d'approche (B)

Elle permet de saisir l'angle pour le positionnement automatique d'un point d'approche. Cet angle s'applique soit par rapport à l'extrémité du premier élément usiné, soit par rapport à l'extrémité de la surlongueur, soit par rapport à l'extrémité du rayon d'arc d'engagement.

Distance de retour (C)

Elle permet de saisir la distance définissant le retour par rapport au dernier élément d'usinage. Elle est saisie en fonction de l'angle de dégagement. Si la valeur est nulle, le point de dégagement correspond au point de géométrie cliqué avec la fonction Retour du panneau SELECT.
Si la valeur n'est pas nulle, le point de dégagement est calculé à partir de :

• L'extrémité du dernier élément.

• La surlongueur de dégagement.

• Le rayon d'arc de dégagement.

Angle de retour (D)

Elle permet de saisir l'angle pour le positionnement automatique d'un point de retour.
Cet angle s'applique soit par rapport à l'extrémité du dernier élément usiné, soit par rapport à l'extrémité de la surlongueur, soit par rapport à l'extrémité du rayon d'arc de dégagement.

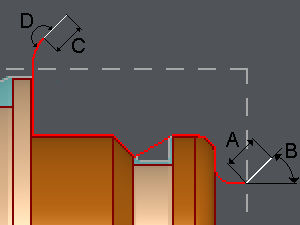

A. Distance d'approche (=10mm)
B. Angle d'approche (=45°)
C. Distance de retour (=10mm)
D. Angle de retour (=180°)
