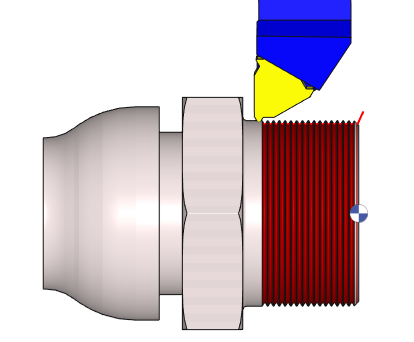

Diese Gewindefräsoperation erzeugt ein zylindrisch oder ein konisches Gewinde, während das Profilgewinde einem Evolventenprofil folgen kann.

• Sie können ein Gewinde auf einem vollständiges Element definieren oder ein Sacklochgewinde .

• definieren. Es werden verschiedene Arten der Zustellung angegeben: Flanke, inkrementell, radial, gegenüberliegende Flanke.

• Die Bearbeitungstiefe und die Anzahl der Durchgänge werden automatisch unter Berücksichtigung der ISO-Norm in Abhängigkeit von der Steigung und der Anzahl der Gewindegänge berechnet.

• Wenn das Gewinde auf Pisten definiert ist, können Sie Folgendes definieren:

  • ein direkte Rückkehr (Normale Option)

  • ein sichere Rückkehr (Horizontale Option).

Dialogbereich

Parameter

Werkzeugweg

Art der Zustellung

Rücklauftyp

Rückwärtsdrehen

Steigung und Durchgänge

One page gives the explanation for those parameters: Klicke hier

Durchgang berechnen, Bearbeitungshöhe, Steigung

Tiefe des 1. Durchgangs, Anzahl der Gewindegänge, Tiefe des letzten Durchgangs

Stopp vor zusätzlichen Durchgängen, Anzahl der Durchgänge, Anzahl der zusätzlichen Durchgänge

Bearbeitungsstrategie

Ausfahrdistanz

XY-Aufmaß

Endfasenabstand

Gewindelänge (0=Element ausgewählt)

Anfahrabstand

Dialogbereich

Parameter

Annäherungs- und Rückkehreigenschaften

Sicherheitsabstand in Z

Sicherheitsabstand in X

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Spindeldrehzahl

Schnittgeschwindigkeit

Vorschub in Z

Drehzahlbereich

Spindelrichtung

Vorschub

Maximale Spindeldrehzahl

Kühlmittelnummer

Spezifisches Kühlmittel

Werkzeugnummerierung

Werkzeugnummer

Spezifische Nummer

Längenkompensation Nr.

Radiuskompensationsnummer

Benutzerinformationen

Kommentar

Steuergerät

Bearbeitungsset

Dialogbereich

Parameter

Kollisionsmanagement

Kollisionsprüfung am Rohteil

XY versetzen

Sicherheitsbereich

Z versetzen

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge
