Zyklus: Gewindeschneiden (Drehen)
The ISO Metric Thread Profiles
|
Das ISO-Profil für Gewinde (metrisch) wird aus dem Standard NF ISO 68 referenziert. Das Profil wird durch Schneiden der Schraube oder Mutter mit einer Ebene erhalten, die durch die Achse verläuft. Siehe das Bild rechts als Referenz. Das blaue Profil kennzeichnet die Mutter. Das gelbe Profil kennzeichnet die Schraube.
|
D, D1, D2 sind die Durchmesser der Mutter d, d1, d2, d3 sind die Durchmesser der Schraube. |
||
|
d=D= Nenndurchmesser |
d2=D2= d - 0.6495P |
P = Steigung |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

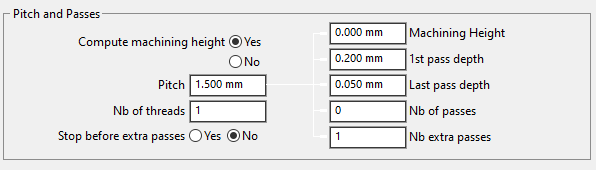

Pitch and Passes parameters
Mit den Optionen für Steigung und Zustellungen können Sie verschiedene Parameter für die Gewindeoperationen konfigurieren.
|
Zuschnitt berechnen |
Ja oder Nein |
|
Steigung |
Gewindesteigung oder Versatz zwischen 2 aufeinanderfolgenden Eintauchvorgängen. |
|
Stopp vor zusätzlichen Durchgängen |
Erstellung eines Stopps vor dem Aufruf der zusätzlichen Durchgänge. |
|
Bearbeitungstiefe |
Bearbeitungstiefe |
|
Tiefe 1. Durchgang |
Inkrementelle Tiefe entsprechend dem Schnitt des Durchgangs |
|
Tiefe letzter Durchgang |
Tiefe des letzten Bearbeitungsschritts (abnehmende Durchgänge). |
|
Anzahl der Durchgänge |
Ermöglicht die Überprüfung der Anzahl der Durchgänge. |
|
Anzahl zusätzlicher Durchgänge |
Anzahl der Federdurchgänge am Ende der Bearbeitung. |
Die Berechnung der verschiedenen Gewindeparameter erfolgt in GO2cam automatisch basierend auf dem Standard.
Bei Änderung des Steigung Parameters ändern sich die Bearbeitungstiefe und Anzahl der Durchgänge abhängig vom verwendeten Einsatztyp für die Operation und dem ISO-Standard.

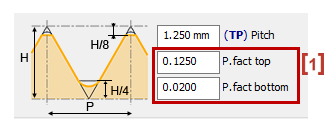

In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
Der Bearbeitungsdurchgang muss die H/8 und H/4 Positionen berücksichtigen. Diese Berechnung rechtfertigt den Unterschied.
|
|
