Überlappung wird als der Abstand zwischen den Durchgängen eines Werkzeugs während eines Arbeitsgangs definiert.

Überlappung (Werkzeugverhältnis) ist das Verhältnis des Abstands zwischen den Durchgängen zum Werkzeugdurchmesser.

Überlappungswert (Ae) ist der Abstand, um den sich das Werkzeug in XY für den nächsten Durchgang bewegt.

Die Formel für den Überlappungswert :

Abstand XY = Werkzeugdurchmesser x Überlappung

(mit 0< Überlappung <1)

Beispiel :

Werkzeugdurchmesser = 10 mm

Überlappung = 0,8

Daher ist der Abstand = 10 mm x 0,8 = 8 mm

Sehen Sie sich ein Video an, das zeigt, wie der Überlappungswert in XY-Richtung in GO2cam berechnet wird, indem ein Schlichtvorgang berücksichtigt wird.

Option verfügbar mit einem Kugelbohrer oder einem Torusfräser.

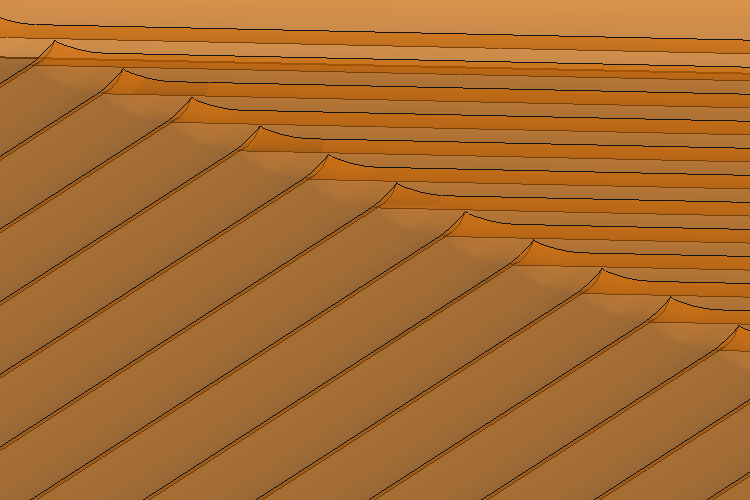

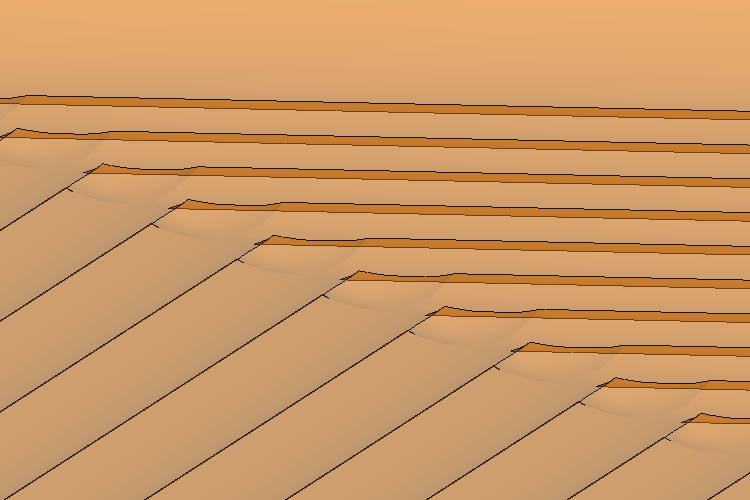

Es verwaltet die Materialhöhe, die auf dem Taschenboden verbleibt.

Durch Ändern dieses Werts werden die Überlappung und die Anzahl der erzeugten XY-Durchgänge geändert.

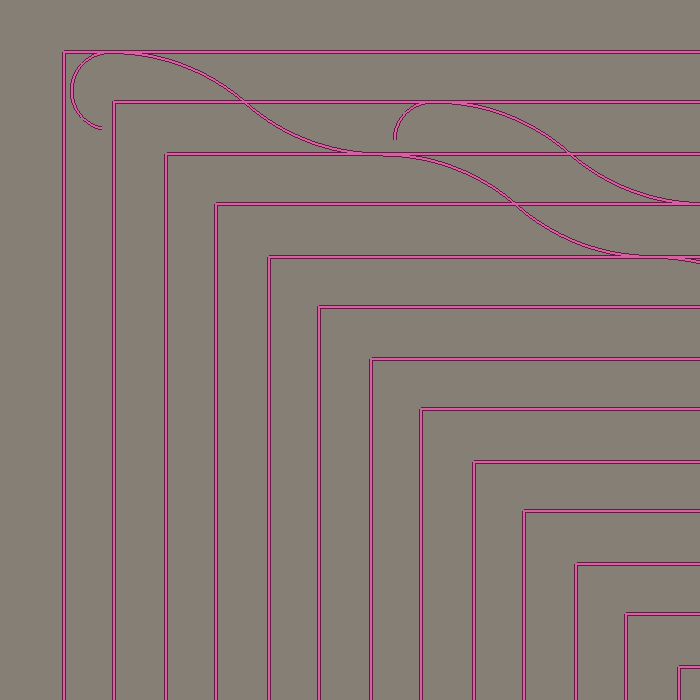

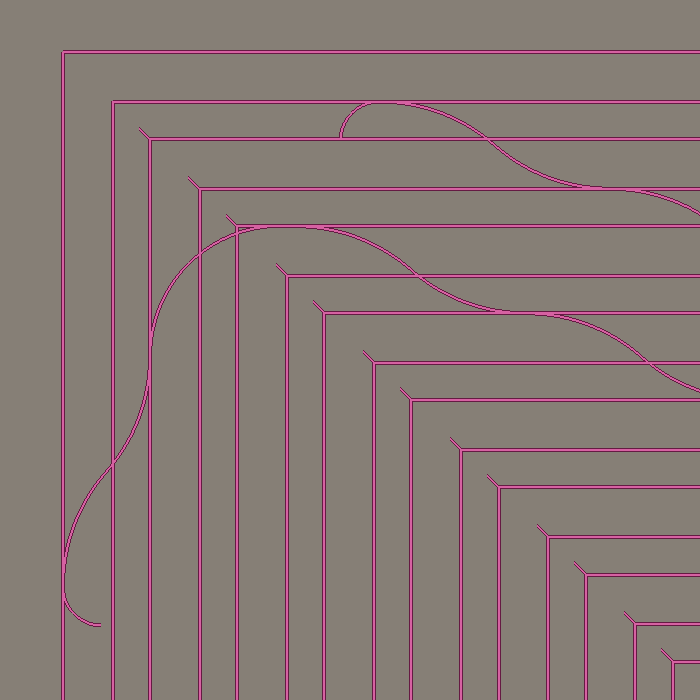

Es ermöglicht dem Werkzeugweggenerator, Pickbewegungen in Eckbereichen zu vermeiden, wenn ein Radiuswerkzeug verwendet wird. Die Flugbahn wird so angepasst, dass sie einer kontinuierlichen, wellenförmigen Bewegung folgt, wodurch sanfte Übergänge, reduzierte Vibrationen und eine verbesserte Oberflächengüte in Ecken oder scharfen Werkzeugwegwinkeln gewährleistet werden.
