Beim Festlegen der Begrenzung des zu bearbeitenden Bereichs gibt es zwei Optionen:

1. Durch Versatz

2. Durch Fenster

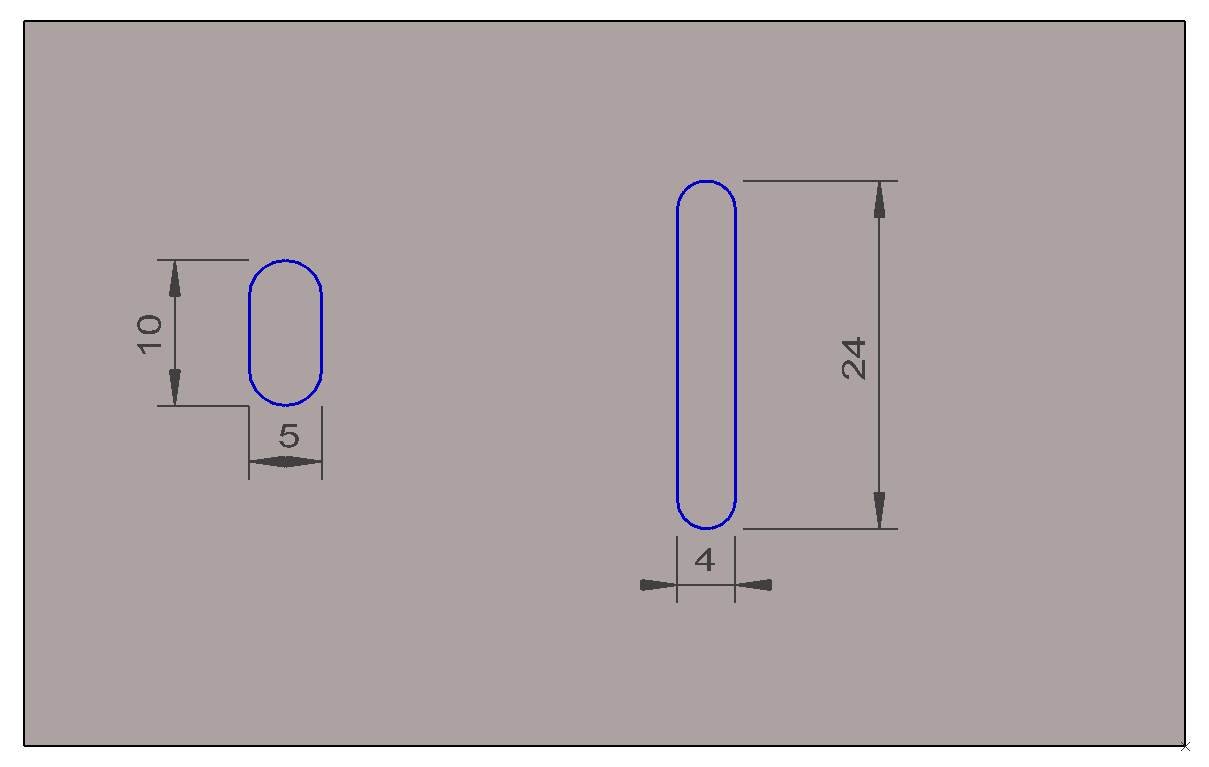

In den folgenden Beispielen werden beide Schlitze in die Geometrieauswahl einbezogen, und für die Bearbeitung wird ein Werkzeug mit einem Durchmesser von 3 mm verwendet.

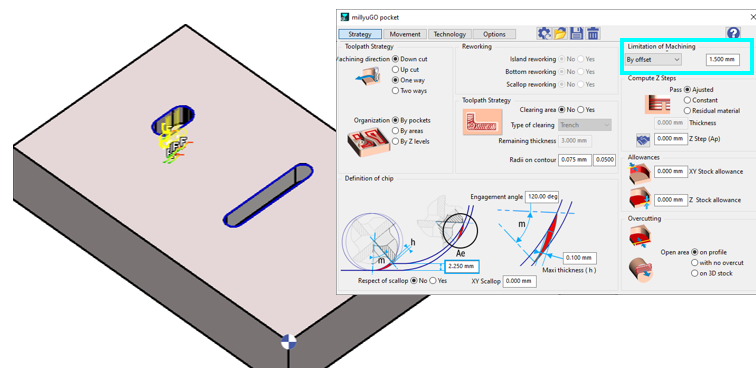

1. Durch Versatz:

Aufgrund der Versatzbegrenzung schränkt die Einstellung des Werts auf 1,5 mm die Bearbeitung auf den „5-mm-Schlitz“ ein.

Dies liegt daran, dass der Versatz zum Werkzeugdurchmesser (3 mm) addiert wird, was zu einer effektive Schnittbreite von 4,5 mm (3 mm + 1,5 mm) führt, was nur in den „5-mm-Schlitz“ passt.

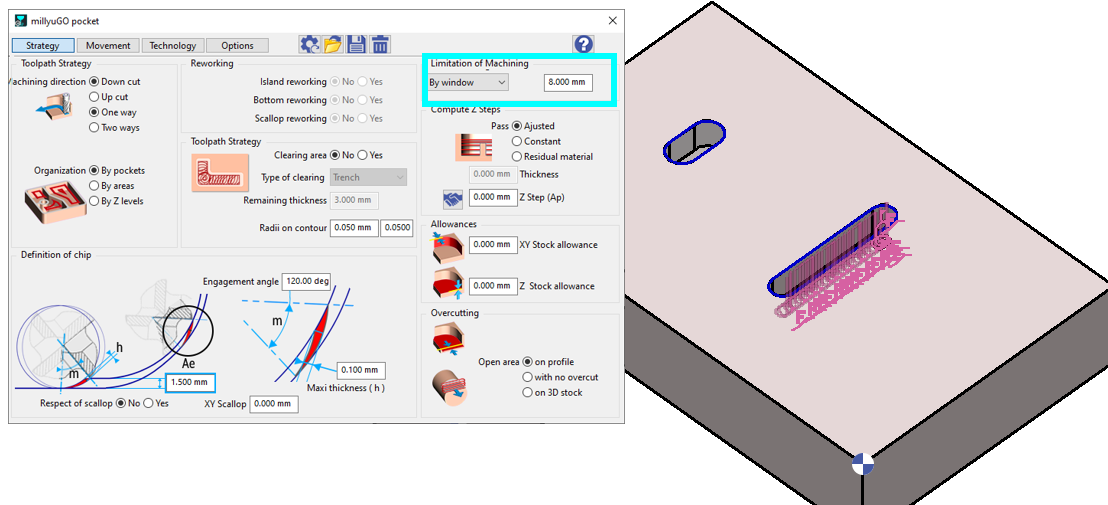

2. Durch Fenster:

Unter der Fensterbegrenzung stellt die Einstellung des Werts auf 8 mm sicher, dass nur Schlitze mit einer Länge von mehr als 11 mm bearbeitet werden.

Dies liegt daran, dass die effektive Schnittlänge durch Addition des Werkzeugdurchmessers (3 mm) zum eingestellten Wert (8 mm) bestimmt wird, was zu einer minimal erforderlichen Schlitzlänge von 11 mm führt.
