NC Control besteht aus einem einzigen Menü, das alle notwendigen Fenster und Befehle auf einen Blick zeigt.

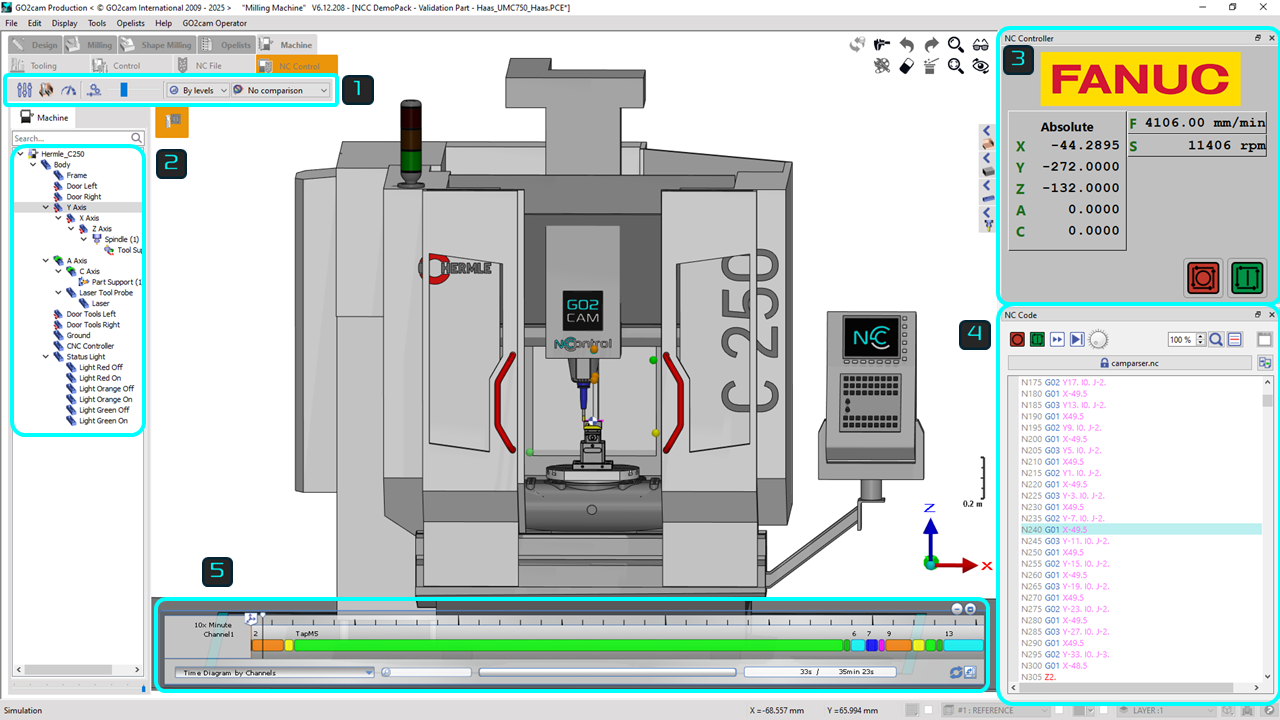

Beschreiben wir die Benutzeroberfläche:


NCc-Symbolleiste: Steuerung der Simulationsvisualisierungen und -geschwindigkeit


NCc-Kinematikbaum: Zeigt alle Maschinenkomponenten an. Dieser Baum kann verwendet werden, um Komponenten aus- oder einzublenden, und er ermöglicht auch, Komponenten transparent zu machen, um die visuelle Klarheit der Simulation zu verbessern.


NCc-Controller : Zeigt den Typ des geladenen Controllers mit absoluter Positionierung sowie die Vorschubgeschwindigkeit und die Spindeldrehzahl an.

User interface.png

NCc-Code : Ein Werkzeug zur Validierung von G-Code, das den Camparser zur Bearbeitung enthält. Es verfügt über integrierte Suchfunktionen, eine Start-/Stopp-Taste, eine Taste für den nächsten Zyklus und ermöglicht es Ihnen auch, die Simulationsgeschwindigkeit zu steuern.

Der Camparser muss freigeschaltet werden, um die NC-Code-Manipulation zu ermöglichen.

Ncc Code editor.png


NCc-Gantt-Diagramm: Es bietet einen klaren Überblick über den Fortschritt der Simulation.

Basierend ausschließlich auf Werkzeugen, da dies die einzigen Daten sind, die aus der NC-Datei verfügbar sind.
