Definition

Diese Befehle ermöglichen es Ihnen, Anfahr- und Abfahrbögen auf dem Werkzeugweg zu definieren.

Anfahrradius (A)

Er ermöglicht es Ihnen, eine tangentiale Werkzeuganfahrt am Profil zu definieren. Dieser Wert muss größer als der Werkzeugradius sein.

Öffnungsanfahrradius (B)

Er ermöglicht es Ihnen, den Anfahrbogen zu verkleinern oder zu vergrößern.

Abfahrradius (C)

Er ermöglicht es Ihnen, einen tangentialen Werkzeugrückzug vom Profil zu definieren. Dieser Wert muss größer als der Werkzeugradius sein.

Öffnungsabfahrradius (D)

Er ermöglicht es, den Abfahrbogen zu verkleinern oder zu vergrößern.

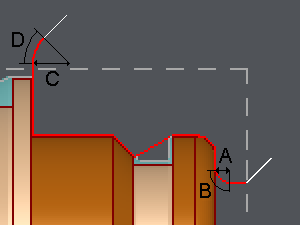

A. Anfahrradius (=5mm)
B. Öffnungsanfahrradius (=90°)
C. Abfahrradius (=10mm)
D. Öffnungsabfahrradius (=45°)
