Zahnraderzeugung

Erstellung von parallelen Evolventen-Zahnrädern nach ISO (NF E 23-001 bis 005) und AGMA (amerikanischen) Normen.


Es sind zwei Zahnradtypen möglich:

  • Stirnräder

  • Innenverzahnungen

Die Eigenschaften der Verzahnung werden nach der Anzahl der Zähne und der Teilung berechnet (Durchmesser = Teilung * Anzahl der Zähne). GO2cam zeigt die Berichte dieser verschiedenen Berechnungen an, an denen die Teilung und die Anzahl der Zähne beteiligt sind.

So erstellen Sie ein Zahnrad

a. Füllen Sie die Parameter des folgenden Dialogfelds aus. Die Parameter für den Bereich Steuereigenschaften werden beschrieben: hier klicken .


b. Wenn Sie auf das grüne Häkchen klicken, um zu bestätigen: Ein halber Zahn wird gezeichnet.
c. Sie können Symmetrie auswählen, um einen vollständigen Zahn zeichnen zu lassen, und wenn Sie auch Rotation auswählen, wird das gesamte Zahnrad nach der Bestätigung gezeichnet.

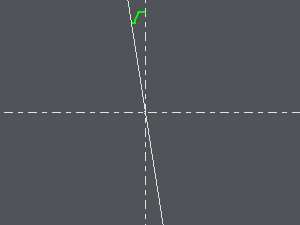

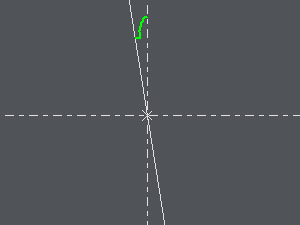

a Operation (Stirnrad)

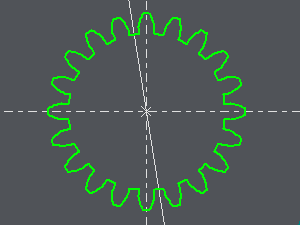

b und c Operationen (Stirnrad)

Verzahnungserzeugung

Erstellung von geradlinigen Evolventen-Spline-Zähnen nach ISO (NF E 22-141) und AGMA (amerikanischen) Normen.

Es sind zwei Splinetypen möglich:

  • Wellen

  • Naben

Die Eigenschaften der Verzahnung werden nach der Anzahl der Zähne und der Teilung berechnet (Durchmesser = Teilung * Anzahl der Zähne). GO2cam zeigt die Berichte dieser verschiedenen Berechnungen an, an denen die Teilung und die Anzahl der Zähne beteiligt sind.

Hinweis :

  • Dieser Splinetyp ist ein Sonderfall eines parallelen Evolventen-Zahnrads, das vom Zahnradmodul verarbeitet wird.

  • Wenn Sie einen Spline entwerfen müssen, der nicht in den GO2cam spezifischen Berechnungsrahmen passt, können Sie das Zahnradmodul verwenden, um diesen Spline besser zu definieren.

So erstellen Sie einen Spline

a. Füllen Sie die Parameter des folgenden Dialogfelds aus. Die Parameter für den Bereich Steuereigenschaften werden beschrieben: hier klicken .


b. Wenn Sie auf das grüne Häkchen klicken, um zu bestätigen: Ein halber Zahn wird gezeichnet.
c. Sie können Symmetrie auswählen, um einen vollständigen Zahn zeichnen zu lassen, und wenn Sie auch Rotation auswählen, wird das gesamte Zahnrad nach der Bestätigung gezeichnet.

a Operation (verzahnte Welle)

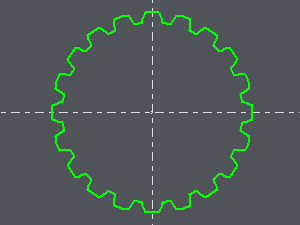

b und c Operationen (verzahnte Welle)
