(minus) Problem

I have a crash during simulation! How to fix it?

(tick) Lösung

Dieser Absturz ist sehr selten; er tritt nur bei Benutzern mit Grafikkarte Nvidia RTX A2000 .

Dieser Fehler tritt bei einem Update des Kartentreibers von März oder April 2025 auf. Um ihn zu beheben, sollten Sie eine frühere Treiberversion herunterladen, z. B. von Januar oder Februar 2025: Gehen Sie auf die Nvidia-Website.

(question) Frage

Kann ich in demselben Projekt mit mehrere verschiedene Einheiten in GO2cam arbeiten?

(tick) Lösung

Ja, das ist möglich. Wir können verschiedene Situationen auflisten, in denen der Benutzer mit mehreren Einheiten arbeiten muss:

  • in Zoll für die Konstruktion des Werkstücks und die Programmierung des Werkzeugwegs arbeiten, aber Bibliotheken von Werkzeugen verwenden, die in mm angegeben sind. Dies ist sehr einfach, indem Sie einfach die Einheiten im Werkzeugwahldialog umschalten.

  • in einer Einheit arbeiten, aber CAD-Dateien importieren, die in einer anderen Einheit definiert sind.

  • in einer Einheit zeichnen, aber die Skizze in einer anderen Einheit definiert haben!

Deshalb ist es so wichtig, die Einheit in den Feldern von geometrischen, aber auch Bearbeitungszyklus-Dialogen anzuzeigen. Dies ist nicht nur informativ, Sie können die Einheit in die Felder eingeben, um eine Umrechnung durchzuführen!

Hier erstellen wir beispielsweise eine Linie, indem wir 3,5 Zoll eingeben, die automatisch in 88,90 mm umgewandelt wird .

(minus) Problem

Die Kreise und Zylinder sind facettiert !

(tick) Lösung

Sie sollten die Tracing-Präzision.

ändern. Sie finden sie in der unteren rechten Ecke und auch unter Extras>Optionen>Entitäten

(minus) Problem

Manchmal sind die 'Texte' in den Bearbeitungsdialogen teilweise ausgeblendet !


(tick) Lösung

Dies kann passieren, wenn die Grafikkarte zuständig ist für die Integrierte Grafik!

Wir empfehlen Ihnen, auf Ihre Hochleistungsgrafikkarte von Nvidia oder einer anderen Marke umzuschalten.

Methode 1: können Sie die Standardgrafik für alle Anwendungen gleichzeitig auswählen,

  • Rechtsklick auf den Desktop

  • Grafikkonfiguration auswählen

  • die Seite „3D-Einstellungen verwalten“ öffnen

  • Bevorzugter Grafikprozessor: Wählen Sie „Hochleistungs-NVIDIA-Prozessor“

  • auf ANWENDEN klicken


Methode 2: können Sie die Grafik für jede Anwendung einzeln auswählen.

  • Windows-Einstellungsdialog öffnen,

  • System und dann Anzeige auswählen

  • unten auf der Seite die Grafik Einstellungen auswählen

1.png 2.png
  • auf Durchsuchen klicken und die GO2cam-EXE-Datei auswählen

  • „Hochleistung“ auswählen und dann Speichern.


(minus) Problem

During simulation, the holes are not precise, showing a hexagon instead of a circle.

(tick) Lösung

Wir haben zwei Möglichkeiten, die Präzision während der Simulation zu steuern:

  • Präzision: Für eine Volumenanzeige

  • Werkzeugpräzision: Präzision des Werkzeugs, die sich auf die Präzision des Materialabtrags auswirkt.

Hier haben wir eine Komponente mit einer Toleranz von 0,1 mm , die auf der Grundlage der Anzeigetoleranz angezeigt wird.

Der blaue 2D-Kreis ist als Vergleich eingefügt, so dass die Berechnung der Volumenmodellanzeige in Form der Kreisapproximation durch Liniensegmente sehr gut erkennbar ist.

Wenn Sie die Präzision auf 0,01 mm sowohl für die Präzision als auch für die Werkzeugpräzision ändern, erhalten Sie eine gleichmäßigere Kreisdarstellung.

Ob Sie eine grobe 0,1 oder eine feinere 0,01 Toleranz wählen, müssen Sie selbst im Kontext der aktuellen Komponentengröße entscheiden.

Je feiner die Toleranz, desto länger die Simulationszeiten.

(minus) Problem

Wenn ich auf GO2cam V6.10 aktualisiere, kann ich weder die Menüs noch die Symbolleiste verwenden, die ich in meiner vorherigen Version angepasst habe!

(tick) Lösung

  • Je Speicherort der durch den Befehl erstellten Dateien Menüs anpassen noch die Symbolleiste anpassen geändert von GO2cam V6.10. Die Dateien werden jetzt im Verzeichnis „ ini “ gespeichert, wie alle anderen im Software definierten Benutzerdateien.

  • Für Menüs anpassen :

    • Kopieren Sie Ihre Dateien aus dem Verzeichnis ‘ Dat ’ von GO2cam V6.09 und älteren Versionen,

    • Fügen Sie die Dateien in das Verzeichnis ‘ ini ’ von GO2cam V6.10 ein.

  • Für Werkzeugleiste anpassen (Dateinamen wurden ab V6.10 geändert):

    • Sie können Ihre Dateien aus dem Verzeichnis kopieren ‘ Dat ’ von GO2cam V6.09 und älteren Versionen,

    • fügen Sie die Dateien in das Verzeichnis ein ‘ ini der GO2cam V6.10,

    • benennen Sie die Dateien um, indem Sie die unten in der Tabelle angegebene Namensübereinstimmung anwenden:

Name in V6.09

Name in V6.10

Entspricht…

TBR_SPD0.USR

tbr_product_mill_classic.usr

Mill Klassisch

TBR_SPD2.USR

tbr_product_edm_klassisch.usr

Draht EDM Classic

TBR_SPD3.USR

tbr_product_turnmill_classic.usr

TurnMill Classic + C Achse / TurnMill Classic

TBR_SPD4.USR

tbr_produkt_fräser_experte.usr

Mill Expert

TBR_SPD5.USR

tbr_Produkt_Dokument_Norm.usr

Benutzer Workshop Dokument

TBR_SPD6.USR

tbr_Produktkonstruktion.usr

Layout Design

TBR_SPD12.USR

tbr_product_turnmill_expert.usr

TurnMill Classic

TBR_SPD16.USR

tbr_product_andrea.usr

Mill Classic + Bohrfutter

TBR_SPD17.USR

Formdrehmeißel Klassisch

Schweizerische Bearbeitungsklassiker

TBR_SPD18.USR

Formdrehmeißel Experte

Schweizer Zerspanungsexperte

Mehr Informationen finden Sie auf der Seite Info Menüs anpassen und Symbolleiste anpassen

(question) Frage

Ich habe nur einen Maschine , kann ich es haben immer geladen in GO2cam arbeiten?

(tick) Lösung

Ja, das ist möglich. Dazu gehen Sie zu Werkzeuge>Optionen>Bearbeitung , und Sie können eine Maschinendatei auswählen als die Standard Maschine Bei jedem Aufruf von GO2cam ist die Maschinendatei bereits geladen.

Das kannst du genauso mit einer Materialdatei für die Schnittgeschwindigkeit.

(minus) Problem

Ich importiere eine CAD Datei von 5Mo , aber nach der Bearbeitung in GO2cam und dem Speichern der Datei, überfährt es 200 Mo , Warum? Kann ich verkleinern Sie die Größe der *.PCE Datei?

(tick) Lösung

Gesamtzeit 3D-Körper des Teils und insbesondere des Rohteils.

Je Polyeder des Rohteils wird bei jedem Bearbeitungsschritt archiviert, und wenn das Rohteil etwas komplex ist und mehrere Flächen enthält, kann die Dateigröße sehr schnell zunehmen!

Um dieser Situation zu begegnen, ermöglicht eine Option das Festlegen einer anderen Berechnungsart, indem die Schrittpolyeder gelöscht und nur das letzte beibehalten wird. Gehen Sie zu Werkzeuge/Optionen, dann Druckereinstellungen ‘ Speichern ’:

(question) Frage

How can I quickly and easily send my work file including the .PCE and all tool files, opelists, machine, etc?

(tick) Lösung

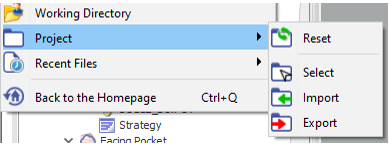

Es ist sehr einfach, diese Dateien in einem einzigen Paket zu senden. Wählen Sie im Menü Datei den Eintrag Projekt und dann Exportieren. Dadurch wird das aktuelle Teil mit allen zugehörigen Daten (Maschine, Werkzeuge, Symbole, Postprozessor usw.) in einer Projektdatei mit der Erweiterung .GMZ gespeichert.

Diese .GMZ-Datei kann dann auf einem anderen PC mit der Importfunktion geöffnet werden und den Zustand der Arbeitsdatei exakt wie der des Erstellers wiederherstellen.

Dies ist besonders nützlich für den technischen Support.

Für weitere Informationen zum Projekt und seinen Funktionen, Hier klicken.
