Definition
Verschiedene Optionen zur Berechnung und Anzeige von Elementen.
|

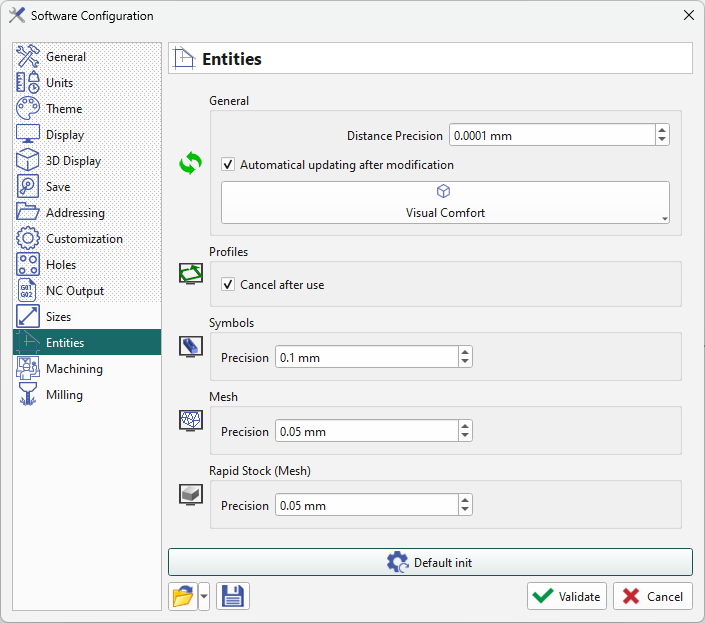

Sie finden diese Abschnitte auf der Seite Elemente:
|
|
Generell
|
Befehle |
Erklärung |
|
|
Abstandsgenauigkeit |
Diese Toleranz beeinflusst alle Berechnungen für Geometrie und Bearbeitung. Der Standardwert ist 0,0001 mm und sollte nur bei geometrischen Konstruktionsfehlern geändert werden. |
|
|
Automatische Aktualisierung nach Änderung: |
Die Berechnung wird unmittelbar nach jeder Änderung automatisch gestartet. Bei 3D-Berechnungen oder bei der Durchführung mehrerer aufeinanderfolgender Änderungen wird empfohlen, diese Option zu deaktivieren. Führen Sie in solchen Fällen eine manuelle Aktualisierung durch, sobald alle Änderungen abgeschlossen sind. |
|
|
Visueller Komfort |
ermöglicht es Ihnen, Parameter im Zusammenhang mit der Anzeige in der Software zu ändern. Für weitere Informationen: Anzeigeoptionen
Die in diesem Dialog definierten Werte werden nicht in der *.ini-Datei gespeichert von Optionen. Diese Werte werden in der PCE-Datei gespeichert, sie werden beim Öffnen einer .PCE-Datei zurückgesetzt; sie können nicht als Standardeinstellungen gespeichert werden. |
|
|
Symbol |
Befehl |
Erklärung |
|
Profile |
The Cancel after use option is checked when profiles are not retained after use. Es sollte nicht in Wire EDM ausgeschaltet werden. |
|
Symbol |
Dies steuert die Tessellierungsgenauigkeit für die Symbolanzeige. |
|
Masche |
Dies steuert die Tessellierungsgenauigkeit für die Masche Designanzeige. |
|
Schnell Rohteil(Masche) |
Dies steuert die Tessellierungsgenauigkeit für die Rohteil Anzeige. Only when Volumen Rohteil Berechnung is set to Rapid Stock |
Tessellationstoleranzen unter 0,1 bieten eine höhere Präzision, reduzieren aber die Geschwindigkeit.
