Mit Farben bearbeiten können Sie die Farben eines gesamten Volumens und von Volumenflächen einzeln ändern.

Dieser Befehl ist nur über ein Popup zugänglich: Klicken Sie mit der rechten Maustaste auf das zu ändernde Volumen.

Introduction

Wir können davon ausgehen, dass ein Volumen 2 Arten von Farben hat:

  • eine allgemeine Farbe : sie wird allen Flächen des Volumens zugewiesen,

  • Flächenfarben : jede Fläche kann ihre eigene spezifische Farbe haben.

Description of dialogue

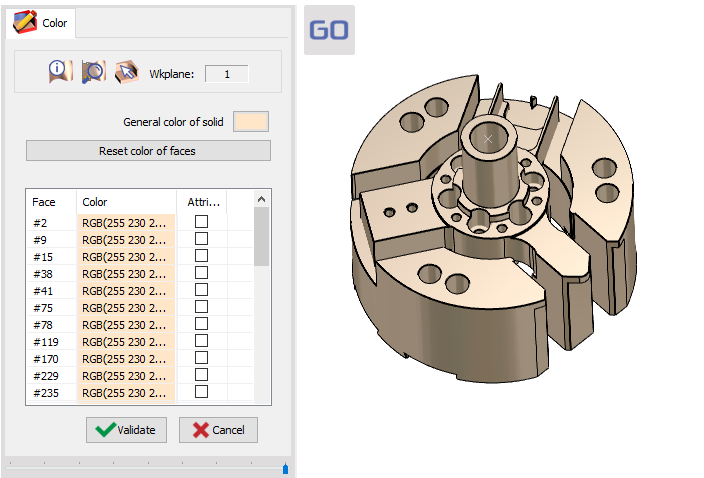

Wenn Sie mit der rechten Maustaste auf das Volumen klicken und wählen Farben bearbeiten , wird ein Dialogfeld geöffnet, das die Liste der Volumenflächen anzeigt: Jede Fläche hat eine interne ID-Nummer und die allgemeine Farbe des Volumens.

Oben finden wir die 2 Hauptoptionen:

  • Allgemeine Farbe des Volumens : Klicken Sie auf das Farbsymbol, um in die Palette zu gelangen und eine neue Farbe für das gesamte Volumen auszuwählen.

  • Farbe der Flächen zurücksetzen : Diese Schaltfläche ermöglicht es, die allgemeine Farbe auf alle Flächen anzuwenden, wenn einige von ihnen mit einer bestimmten Farbe gefärbt wurden.

Weitere ergänzende Optionen:

Edit Colors1.png

Icon 02.png

Informationen zu einer Fläche : Klicken Sie auf diese Option und dann auf eine Fläche im Volumen oder in der Liste, um Informationen darüber zu erhalten (Ursprung, Winkel usw.)

Icon 03.png

Zoom Auswahl : Wenn Sie in der Liste auf eine Fläche klicken, können Sie diese Fläche heranzoomen und ihre Position überprüfen.


Auswahl des Volumens : Wenn mehrere Volumen auf dem Bildschirm vorhanden sind, können Sie von einem Volumen zum anderen wechseln.

To change faces colors

2 Möglichkeiten, dies zu tun:

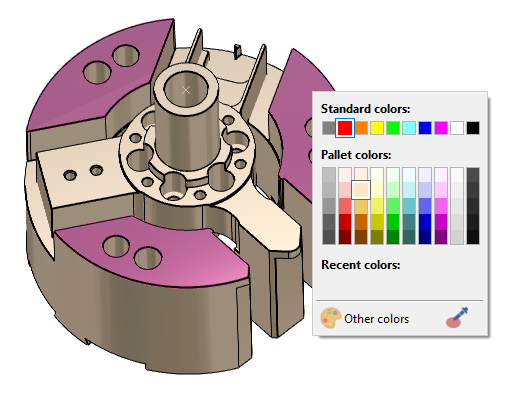

  • Wählen Sie die Flächen in der Liste aus und klicken Sie mit der rechten Maustaste, um die Farbpalette zu öffnen,

  • oder wählen Sie die Fläche aus, indem Sie direkt auf das Volumen klicken und mit der rechten Maustaste auf die Farbpalette klicken.

In beiden Fällen können Sie Mehrfachauswahl durch Verwendung der Strg-Taste der Tastatur .

Wenn die neue Farbe der/den Fläche(n) zugewiesen wird, ändern sich die Farben auch in der Liste und das Kontrollkästchen „Attribute“ ist aktiviert. Wenn Sie es deaktivieren, erhalten die Flächen die allgemeine Farbe zurück.

Edit Colors2.png

Edit Colors.png

(blue star)

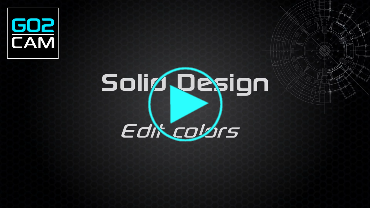

Sie können sich ein Video über Bearbeiten Farben :

  • Beschreibung des Dialogfelds ansehen,

  • Allgemeine Farbe ändern,

  • Mehrere Farben von Flächen ändern,

  • Farben zurücksetzen,

  • Beschreibung der ergänzenden Optionen.

Applications on Solid Colored Faces

Es gibt mehrere interessante Anwendungen:

  • Im HMF-Modul , können Sie Bohrvorlagen mit eigenen Farben erstellen : rot für Gewindebohrfunktionen, blau für Reibbohrfunktionen usw. Wenn das Volumen die gleichen Farben auf Zylindern definiert hat, können die Bohrfunktionen automatisch angewendet werden.

  • mit OPlisten , können Sie die Bearbeitung auch automatisieren, indem Sie Regeln entsprechend den Flächenfarben definieren ! Lesen Sie mehr darüber und sehen Sie sich ein Video an: OPlisten Automatische Referenzen .

  • Im Drehen kann der Schlichtvorgang mit mehrere Vorschübe entsprechend den Farben der Volumenflächen programmiert werden. ! Ein Video zeigt diese Funktion auf der Neuigkeiten Seite .
