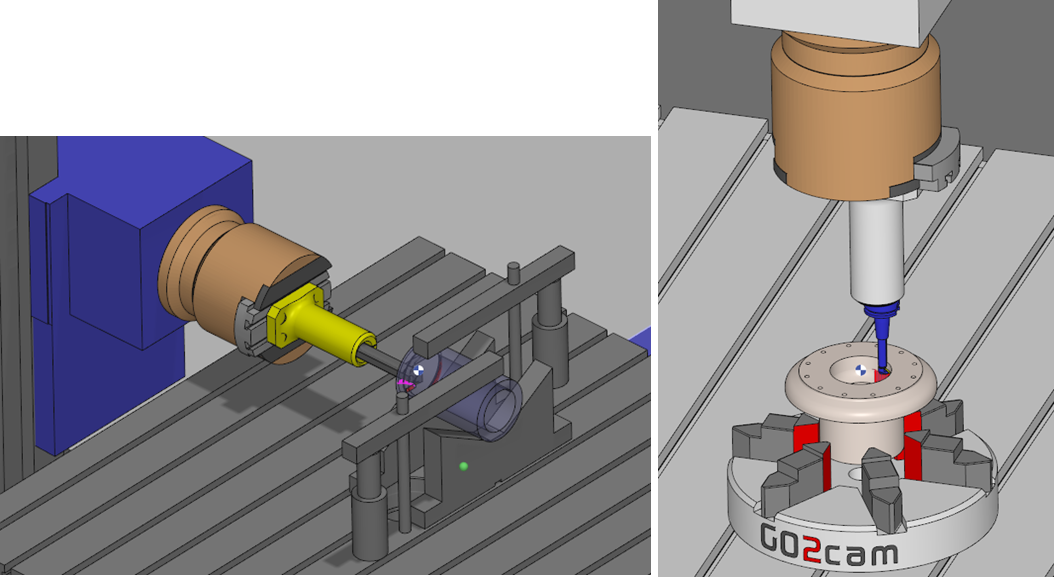

Ein Bohrkopf ist ein Bearbeitungsaufsatz, der es Fräsmaschinen ermöglicht, Drehoperationen durchzuführen und so Fräs- und Drehfunktionen in einem einzigen Aufbau kombiniert. Diese speziellen Werkzeughalter werden an der Maschinenspindel befestigt und halten einstellbare Schneidwerkzeuge, um vorhandene Bohrungen präzise zu erweitern, zu bearbeiten oder zu modifizieren.

Häufige Anwendungen:

  • Erweitern von Bohrungen auf präzise Durchmesser.

  • Verbesserung der Rundheit und Oberflächenbeschaffenheit von Bohrungen.

  • Bearbeitung von Innendurchmessern mit engen Toleranzen

  • Korrektur von falsch ausgerichteten oder außermittigen Bohrungen.

Vorteile:

  • Hohe Präzision – Ermöglicht Feinjustierungen.

  • Vielseitigkeit – Kann mit einem einzigen Kopf eine Reihe von Durchmessern bearbeiten.

  • Bessere Oberflächenbeschaffenheit – Erzeugt glattere Bohrungen als das Bohren allein.


Wichtige Merkmale des Ausdrehen Kopf Produkts umfassen:

  • Kompatibilität mit vertikale und horizontale Fräszentren .

  • Integration von Bohrköpfen führender Hersteller (z. B. d’Andrea) .

Begrenzung

  • Eingeschränkte Steuerung : Das System unterstützt derzeit nur eine gesteuerte Rotationsachse (U-Achse)


Maschinenkonfiguration

So richten Sie die Maschine richtig ein:

Laden Sie die Spindel und den Bohrkopf in die Maschinendatei.

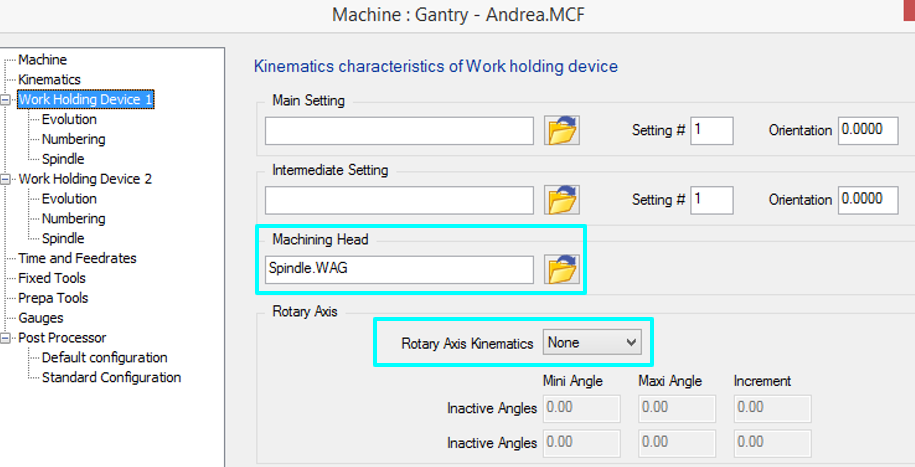

  1. Die 3-Achsen-Spindel wird definiert als Spannvorrichtung #1 .

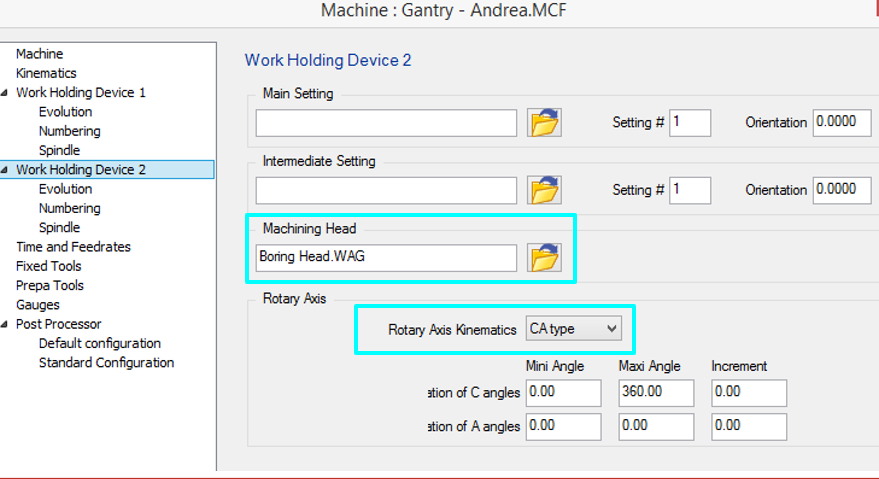

  2. Die Bohrkopf wird definiert als Spannvorrichtung #2 .

image-20250423-100242.png image-20250423-100433.png

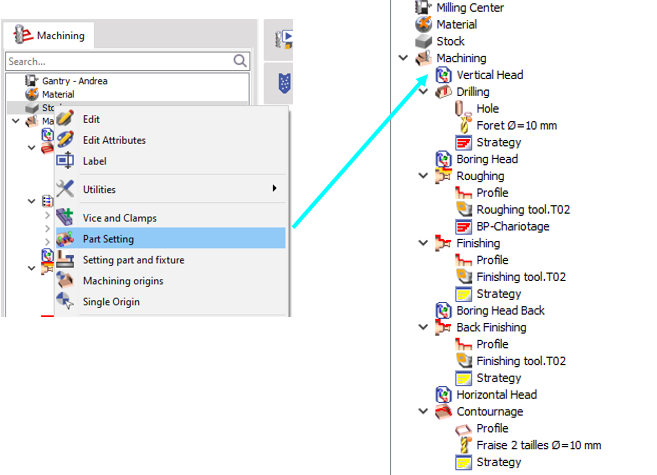

Teileinstellung

Die Die Funktion Teileinstellung ermöglicht ein einfaches Umschalten zwischen Kinematiken. Ermöglicht dem Benutzer, einfach zwischen verschiedenen Kopfkonfigurationen (z. B. Frässpindel vs. Bohrkopf) umzuschalten, ohne die Maschinenkonfiguration neu definieren zu müssen.

Da der Bohrkopf als Spannvorrichtung #2 definiert ist, stellt die Teileinstellung den korrekten Werkzeugweg und die korrekte Nachbearbeitungsausgabe basierend auf der aktiven Kinematik sicher. Hilft, die richtige Werkzeugorientierung beim Umschalten zwischen Fräs- und Drehoperationen aufrechtzuerhalten, insbesondere bei der Arbeit mit Drehtischen (z. B. Bearbeitung gegenüberliegender Seiten eines Teils in einem einzigen Aufbau).

Gebrauchbeispiel:

  1. Für Fräsarbeiten : Wählen Sie die Standardschleuse (Spannvorrichtung #1).

  2. Für Dreh-/Bohrarbeiten : Wechseln Sie zur Bohrkopf (Spannvorrichtung #2) über Teileinstellung.

  3. Mehrseitenbearbeitung : Wenn ein Drehtisch vorhanden ist, stellt die Teileinstellung die korrekte Werkzeugpositionierung für die Bearbeitung verschiedener Flächen des Werkstücks in einem einzigen Arbeitsgang sicher.
