Zyklus: Planfräsen, Schruppen
|
|
Definition
|
Automatischer Winkel ermöglicht es, den besten Überfahrmwinkel entsprechend der Form zu erhalten. |
|
Es gibt 2 Möglichkeiten den Winkel zu definieren:
a. Automatische Auswahl
b. Manuelle Auswahl
a. Automatische Auswahl
Ein großer Vorteil dieses Zyklus ist die Möglichkeit, 2 verschiedene Richtungen während desselben Zyklus zu programmieren.
Dazu stellen Sie Automatischer Winkel auf Ja.

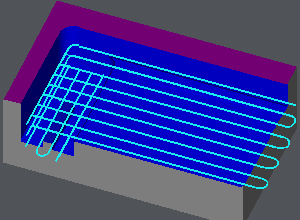

Der effizienteste Winkel wird von GO2cam berechnet. Im nächsten Beispiel sehen Sie, dass 2 Richtungen programmiert sind.
b. Manuelle Auswahl
Zuerst stellen Sie Automatischer Winkel auf Nein.
ein. Dann haben Sie 2 Möglichkeiten:
-
numerischer Wert indem Sie einen Winkelwert manuell eingeben,
-
manuell den Winkel angeben durch auf 2 Punkte klicken .
Numerischer Wert
Geben Sie einen Wert in das Feld ein, er wird in Bezug auf die X-Achse im Absolutwert gemäß dem Uhrzeigersinn angegeben.
Beispiele:
|

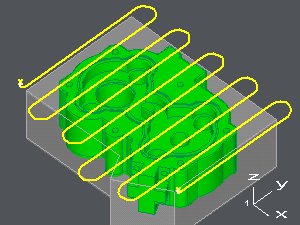

Geben Sie 0 ein, um einen horizontalen Werkzeugweg zu erhalten: |

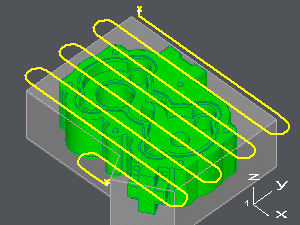

Geben Sie 90 um einen vertikalen Werkzeugweg zu erhalten: |
|
|
Manuell
a. Linksklick auf :sweep_angle:
b. Linksklick auf 2 Punkte deren Orientierung die Bearbeitungsrichtung angibt.
Die ausgewählten Punkte können Punkte, Endpunkte, Schnittpunkte von Elementen oder Ecken eines festen Teils sein.

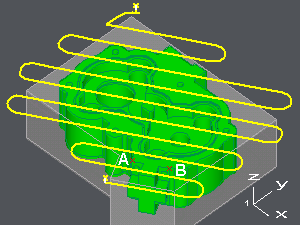

Im Beispiel sind die ausgewählten Punkte A und B am Volumen.
Zusammenfassung
|
Automatischer Winkel= JA |
Automatischer Winkel= NEIN , Winkel= 0° |
Winkel angegeben durch 2 Punkte |
|
|
|
|
|
