Zyklus : Back Machining, Interpolation

Definition

Drei Hauptreferenzen müssen definiert werden:

  • Oberflächenhöhe

  • Hintere Höhe

  • Tiefe der Rückwärtsbearbeitung

Es ist auch möglich, die gleiche Bearbeitung auf der Oberseite zu programmieren wie auf der Rückseite (Senken oder Reiben). In diesem Fall ist eine vierte Option erforderlich.

Allgemeiner Fall

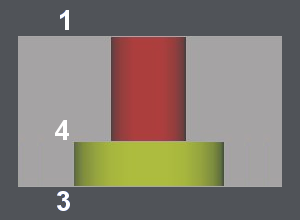

Diese Optionen werden anhand des folgenden Beispiels erläutert: ein Senkvorgang auf der Rückseite.

1: Höhe / Referenz

Starthöhe der Bearbeitung:

  • Objekt: Höhe des Objekts, Bohrung oder Kreis.

  • Rohteil: sicher, unabhängig von der Rohteilform.

2: Tiefe / Referenz ist nicht verfügbar

3: Hintere Höhe / Referenz

Höhe der Rückseite:

  • Objekt: Wert im Objekt, Bohrung oder Kreis.

  • Rohteil: sicher, unabhängig von der Rohteilform.

4: Hintere Tiefe / Referenz:

  • Objekt: Höhe des Kreises oder Wert, der in der Bohrung gelesen wird.

  • Rohteil: sicher, unabhängig von der Rohteilform.

  • Manuell / Objekt: Geben Sie den Wert in Hintere Tiefe ein, er ist relativ zum Objektwert.

  • Manuell / Rohteil: Geben Sie den Wert in Hintere Tiefe ein, er ist relativ zum Rohteil.

Zyklus : Rückwärtsbearbeitung

Spezialfall für Rückwärtsbearbeitung

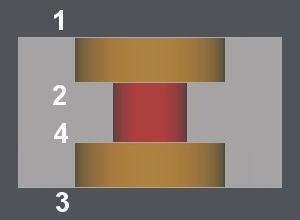

Diese Optionen werden anhand des folgenden Beispiels erläutert: ein Senkvorgang auf der Rückseite und der gleiche Vorgang auf der Oberseite.

Zuerst die Option Bearbeitung der Oberseite vor dem Eintauchen einstellen auf Ja.

1: Höhe / Referenz

Starthöhe der Bearbeitung:

  • Rohteil: sicher, unabhängig von der Rohteilform.

  • Objekt: Wert im Objekt, Bohrung oder Kreis.

2: Tiefe / Referenz

  • Objekt: Wert im Element, in Ordnung für die Bohrung, nicht möglich, wenn das Element ein Kreis ist.

  • Rohteil: Wert des Rohteils, selten.

  • Manuell / Objekt: Geben Sie den Wert in Hintere Tiefe , er ist relativ zur Objektposition.

  • Manuell / Rohteil: Geben Sie den Wert in Hintere Tiefe , er ist relativ zum Rohteilwert.

3: Hintere Höhe / Referenz

Höhe der Rückseite:

  • Objekt: Wert im Objekt, Bohrung oder Kreis.

  • Rohteil: sicher, unabhängig von der Rohteilform.

4: Hintere Tiefe / Referenz:

  • Objekt: Höhe des Kreises oder Wert, der in der Bohrung gelesen wird.

  • Rohteil: sicher, unabhängig von der Rohteilform.

  • Manuell / Objekt: Geben Sie den Wert in Hintere Tiefe , er ist relativ zum Objekt.

  • Manuell / Rohteil: Geben Sie den Wert in Hintere Tiefe ein, er ist relativ zum Rohteil.

Verweilzeit am Ende

Es ist die Verzögerung am Ende der Bearbeitung in Sekunden.
