介紹
刀具查找器的目的是 以獲得允許的最大刀具直徑 用於挖槽的加工。
當您已經選擇了幾何圖形時， 一些刀具過濾器會自動應用於刀具直徑 ( [1] on the image below) and sometimes Bottom radius.
應用規則
這 3 個計算的組合給出了預選值：
-
挖槽半徑 已檢查：刀具半徑不能超過此值，
-
島嶼和挖槽壁之間的通道 被計算並考慮了最小值，
-
此外，該算法會自動應用數學公式 刀具直徑不得大於內切直徑的一半 ，以避免提出直徑與整個挖槽本身一樣大的刀具！（請查看下面的特殊情況）。
取消刀具查找器
如果您 不希望 有 2 個解決方案 自動預選 :
-
停用過濾器 通過點擊 [2] ,
-
或者 通過選擇刀具開始選擇 ，然後是幾何圖形。
應用案例
如果選擇了多個輪廓，則取較小的值。以下是一些案例：
|

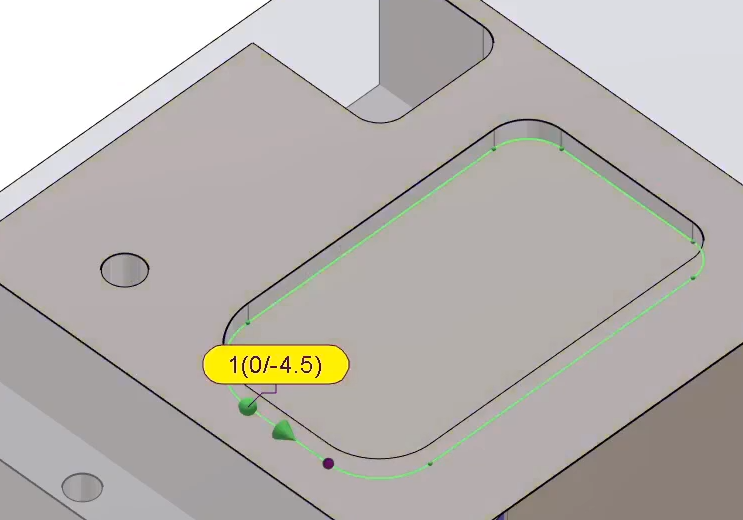

具有不同角落的挖槽
|
我們有一個挖槽，其角落具有不同的半徑，其中最小半徑為 6 毫米。 因此，刀具查找器建議使用最大直徑為 12 毫米的刀具。 |

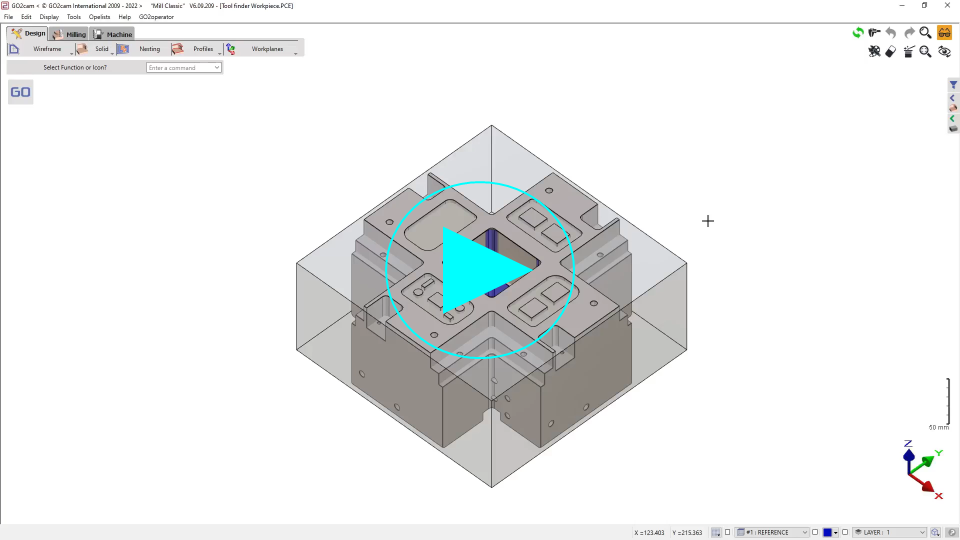

刀具查找器 - 具有不同角落的挖槽
|
|
帶有 2 個島嶼的挖槽
|
我們有一個帶有 2 個島嶼的挖槽。 這 2 個島嶼之間的距離為 11 毫米，而島嶼和牆壁之間的距離為 10 毫米。 因此，刀具查找器建議使用直徑為 10 毫米或更小的刀具。 |
刀具查找器 - 帶有 2 個島嶼的挖槽
|
|

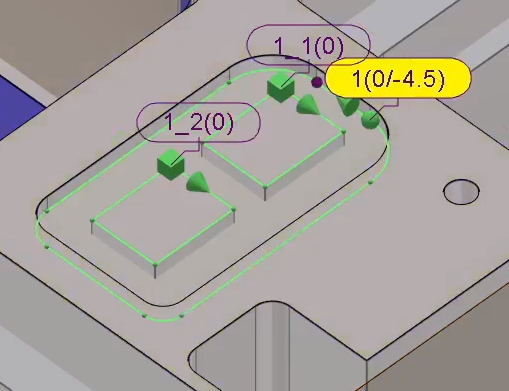

帶有 2 個島嶼和不同角落的挖槽
|
這個挖槽有不同半徑的角落，並包含 2 個島嶼。 島嶼之間以及與牆壁之間的距離均為 10 毫米。但是，島嶼角落與牆壁之間的間隙小於 10 毫米，刀具查找器建議使用 9.73 毫米。 |

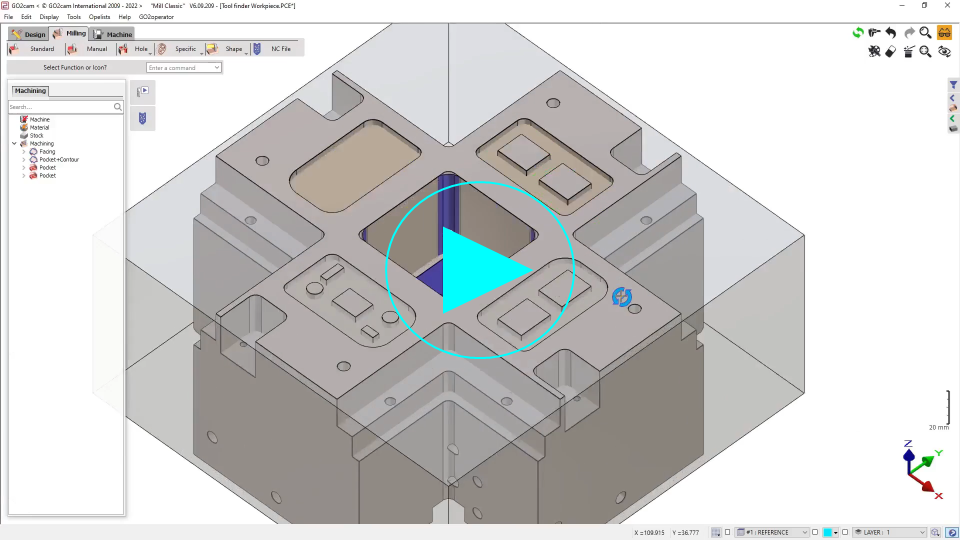

刀具查找器 - 帶有 2 個島嶼和不同角落的挖槽
|
|
帶有多個島嶼的挖槽
|
這個挖槽有很多島嶼，很難用控制來測量它們之間的間隙。 但是，刀具查找器仍然可以測量並建議最大刀具直徑。 |
刀具查找器 - 帶有多個島嶼的挖槽
|
|

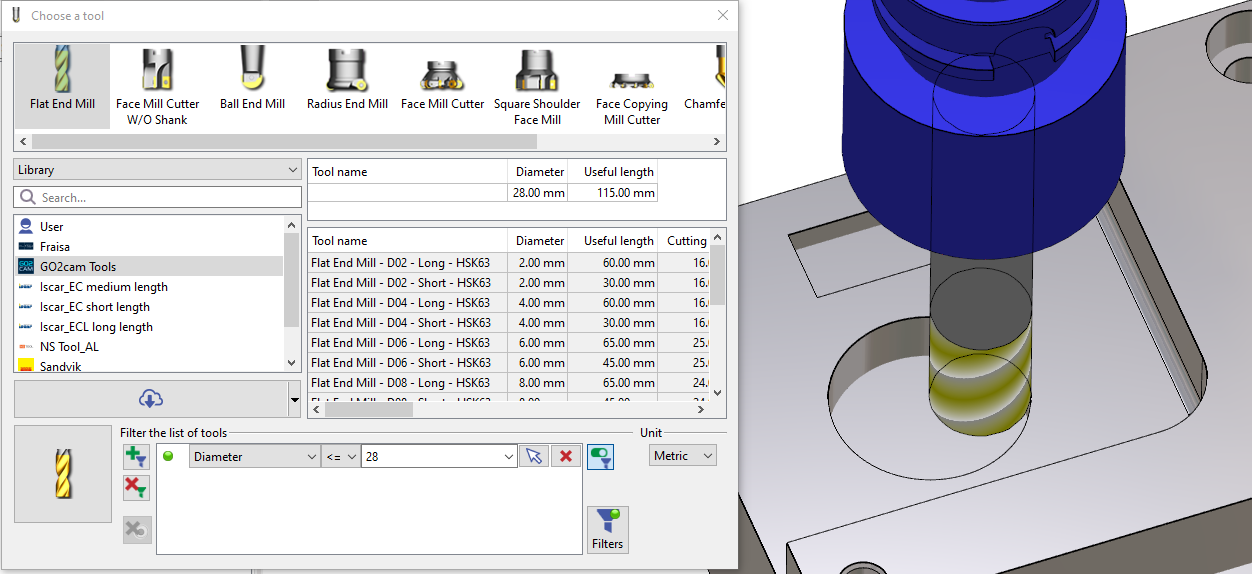

特殊情況： 圓柱形挖槽 在這種情況下，我們不應用最大允許刀具的原則，因為它的大小與挖槽相同！ 應用的公式是獲得內切直徑並將其除以 2。 |
|
|
