關於分析實體孔的資訊和設備。分析的孔顯示在表格中，並分為兩種類型：孔和其他元素（圓柱體、圓錐體、環面）。

縮放選擇 ：當在列表中選擇一個元素（孔、面等）時，如果無法在實體上定位它，請點擊此按鈕以 縮放 它。

資訊： 點擊此圖示，然後點擊實體上的任何元素以獲取其資訊；您可以獲得其坐標和值，並可以在元素列表中找到它，該列表中已將其底線標記。

工作平面 ：用於了解分析在哪個工作平面上完成。

孔表格：

這些 孔 是應該進行加工（鑽孔等）的元素。

其他元素（圓柱體、圓錐體、環面）不應使用點到點操作進行加工。

排序管理：

提供關於每個元素的資訊，您可以對其進行排序：

按 直徑 、按 方向 ，或 組合 排序。

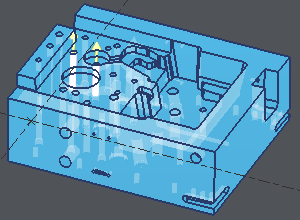

在我們的範例 中，排序是按 方向 .

進行的。每一行都提供孔的方向向量的坐標，突出顯示的行顯示兩個接近垂直但並非完全垂直的孔！此資訊非常重要，而且在沒有分析的情況下很難獲得。

修改：

您可以更改分析提供的某些數據：

• 將圓柱體更改為孔

• 更改孔的 Z 方向。 這就是我們範例中所選的兩個孔的作法。

• 將孔更改為圓柱體。

孔的操作：

為了準備孔的加工，有一些功能可透過 滑鼠右鍵 在選定的孔上使用：

封閉 孔：在孔上建立一個實體面，以避免任何刀具在形狀銑削中粗加工孔。

封閉孔的兩側 孔

刪除封閉面

移動封閉面 , 在某些特殊情況下很有用：移動僅為 Z 平移，點擊要移動的面，然後直接點擊實體邊緣上的新 Z 位置。

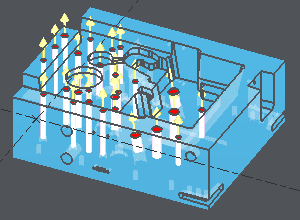

在以下範例中， 我們 從清單中選擇可以粗加工的孔 藉由在參考平面上完成的加工。

然後一個 右鍵點擊 並選擇' 停止 停止 所有孔洞現已由實體曲面恢復。

我們選擇紅色以區分這些曲面與實體顏色。
