循環： 車螺紋
The ISO Metric Thread Profiles
|
螺紋的 ISO 輪廓（公制）參考自標準 NF ISO 68。該輪廓是通過使用通過軸的平面切割螺釘或螺母獲得的。 請參閱右側的圖像以供參考。 藍色輪廓表示螺母。 黃色輪廓表示螺釘。
|
D、D1、D2 是螺母的直徑 d、d1、d2、d3 是螺釘的直徑。 |
||
|
d=D= 公稱直徑 |
d2=D2= d - 0.6495P |
P = 螺距 |
H1 = 0.5412P |
|
d1=D1= d - 1.0825P |
d3= d- 1.2268P |
H = 0.866P |
r1 = 0.1443P |

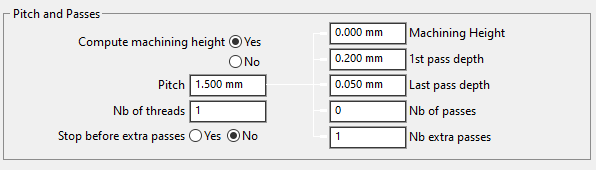

Pitch and Passes parameters
螺距和行程選項允許您為螺紋操作配置不同的參數。
|
計算行程 |
是或否 |
|
螺距 |
螺紋螺距或兩個連續下壓之間的偏移量。 |
|
在額外刀路之前停止 |
在調用額外刀路之前建立一個停止點。 |
|
加工深度 |
加工深度 |
|
第一刀深度 |
對應於刀具切削的增量深度 |
|
最後一刀深度 |
加工的最後一刀深度（遞減刀路）。 |
|
刀路數 |
允許檢查刀路的數量。 |
|
額外刀路數 |
加工結束時彈簧刀路的數量。 |
GO2cam 基於標準自動計算各種螺紋參數。
當改變 螺距 參數時， 加工深度 和 刀路數 變化取決於操作中使用的刀片類型和 ISO 標準。
In the tool window above, we defined the pitch and the factors [1] (Top and bottom) to determine the total thickness between the outer pass and the inner pass.
加工行程 必須考慮 H/8 和 H/4 的位置。正是這個計算證明了差異。
|
|
