1 General Information
|
標準有四個組態頁面來管理所有可用的選項：
|
|
2 CNC Controller page
|
2.1 CNC Controller - Program Name as comment
|
選項 |
結果 |
|
否 |
… … M30 % |
|
是 |
(零件名稱) … … M30 % |
3 Turning page
|
3.1 Turning – Output Stock for CNC Simulation
T67_Okuma標準後置處理器沒有庫存輸出。
|
選項 |
結果 |
|
否 |
T0101 … … |
|
是 |
T0101 … … |
3.2 Turning – Output Tool and Plane for all operations
|
選項 |
結果 |
|
否 |
O1000 (表面) TD=010001 M323 G00 X20 Z2 … … (粗加工) G00 X20 Z2 … … |
|
是 |
O1000 (表面) TD=010001 M323 G00 X20 Z2 … … (粗加工) TD=010001 M323 G00 X20 Z2 … … |
3.3 Turning – Use Parameters for Feed
|
選項 |
結果 |
|
否 |
… TD=010001 M323 G00 X20 Z2 G01 Z-20 G95 F0.1 … … |
|
是 |
VSET F1 = 0.1 TD=010001 M323 G00 X20 Z2 G01 Z-20 G95 F=F1 … … |
3.4 Turning – Position Constant Cutting Speed
|
選項 |
結果 |
|
開始循環 |
TD=010001 M323 G50 S9000 G110 G96 S40 M04 G00 G90 X44.8 Z2.4 … |
|
開始加工 |
TD=010001 M323 G97 S284 M04 G00 G90 X44.8 Z2.4 G50 S9000 G110 G96 S40 M04 G42 G01 G95 Z0. F0.1 … |
3.5 Tool Option – Output Tool List
|
選項 |
結果 |
|
否 |
… TD=010001 M323 … … |
|
是 |
… (開始刀具列表) (T1 CMNG 04) (T2 ...) (T3 ...) (結束刀具列表) TD=010001 M323 … … |
3.6 Origin Option – Output Origin List
No output for T67_Okuma standard
3.7 Origin Option – Multi Origin Management
T67_Okuma標準沒有變化。Okuma沒有多重原點管理。
|
選項 |
結果 |
|
僅原點 |
… |
|
原點+偏移 |
… |
使用B軸機台：
原點偏移使用傾斜平面功能G127和G程式碼G174輸出。
3.8 Coolant Option – Coolant Activation Position
第二和第三個選項將為車削操作提供相同的輸出。
使用刀塔時，銑削操作會有差異。
|
選項 |
車削操作 |
銑削操作（刀塔） |
|
使用主軸 |
… TD=010001 M323 S1000 M03 M08 G00 X15 Z2 … |
… TD=010001 M323 S1000 M03 M08 G00 X15 C0 Z2 … |
|
使用平面移動 |
… TD=010001 M323 S1000 M03 G00 X15 Z2 M08 … |
… TD=010001 M323 S1000 M03 G00 X15 C0 M08 Z2 … |
|
使用切入移動 |
… TD=010001 M323 S1000 M03 G00 X15 Z2 M08 … |
… TD=010001 M323 S1000 M03 G00 X15. C0 Z2 M08 … |
4 Code management page
|
4.1 Code Management – Enable C Axis Code
如果欄位為空，則預設程式碼為M110。
|
選項 |
結果 |
|
"空" |
… TD=010001 M323 S1000 M03 G17 M11 0 G28 G90 H0 C10 … |
|
M51 |
… TD=010001 M323 S1000 M03 G17 M51 G28 G90 H0 C10 … |
4.2 Code Management – Disable C Axis Code
如果欄位為空，則預設程式碼為M109。
|
選項 |
結果 |
|
"空" |
… X200 M109 M09 … |
|
M50 |
… X200 M50 M09 … |
4.3 Code Management – Clamping Code
如果欄位為空，則預設程式碼為M147。
|
選項 |
結果 |
|
"空" |
… C10 M147 G01 Z-10 … |
|
M10 |
… C10 M10 G01 Z-10 … |
4.4 Code Management – Unclamping Code
如果欄位為空，則預設程式碼為M146。
|
選項 |
結果 |
|
"空" |
… G00 Z20 M146 C10 … |
|
M11 |
… G0 Z20 M11 C10 … |
4.5 Code Management – Use axial interpolation mode
如果機台沒有輸出軸向插補的程式碼，則可以在分解中完成。
沒有圓形插補將輸出，不要使用刀具偏移
|
選項 |
結果 |
|
輸出帶插補的軸向操作 |
|
輸出分解的軸向操作 |
4.6 Code Management – Enable Axial Interpo Code
|
選項 |
結果 |
|
"空" |
… G01 Z-5 … |
|
G112 |
… G01 Z-5 G112 … |
4.7 Code Management – Disable Axial Interpo Code
|
選項 |
結果 |
|
"空" |
… G00 Z20 … |
|
G112 |
… G113 G00 Z20 … |
4.8 Code Management – Use radial interpolation mode
如果機台沒有使用插補的程式碼選項，則可以在分解中完成。
沒有圓形插補將輸出，不要使用刀具偏移
|
選項 |
結果 |
|
輸出帶插補的軸向操作 |
|
輸出分解的軸向操作 |
4.9 Code Management – Enable Radial Interpo Code
|
選項 |
結果 |
|
"空" |
… … |
|
G107 |
… G107 … |
4.10 Code Management – Disable Radial Interpo Code
|
選項 |
結果 |
|
"空" |
… … |
|
G107 |
… G107 C0 … |
4.11 Primary axis option – Management of primary axis
|
選項 |
結果 |
|
模數 |
… C0 … C359 C0 … |
|
線性 |
… C0 … C359 C360 … |
|
增量 |
機台不管理。將使用模數 |
5 File management page
|
5.1 File Management – One physical File per Channel
|
選項 |
檔案1 |
檔案2 |
|
(第一通道程式) … … M30
(第二通道程式) … … M30 |
|
|
(第一通道程式) … … M30 |
(第二通道程式) … … M30 |
5.2 File Management – Generate the channel even if empty
|
選項 |
結果 |
|
|
如果通道為空，則不輸出程式 |
|
|
如果通道為空，程式將輸出但為空 (只會輸出O1001和M30) |
5.3 Listing / Synchronized File – Generate the Listing File
您需要設定同步編號最小值和最大值才能輸出清單
|
選項 |
結果 |
|
|
不要產生檔案來查看通道之間的同步。 |
|
|
產生檔案來查看通道之間的同步。 |
名稱為Listing.TXT的檔案將暫時產生並顯示。
|
5.4 Listing / Synchronized File – Synchro Numbers (Mini / Maxi)
在此定義同步編號（例如1-9000）
後置處理器將搜尋這些最小值和最大值之間的同步編號以產生Listing.TXT檔案。
6 Launch page
|
6.1 Name of the NC File
在此定義產生的NC檔案的名稱。
擴展名在MCF組態中定義。
6.2 Comment Output
|
選項 |
結果 |
|
否 |
… … TD=010001 M323 … … |
|
是 |
… … (端面加工) (CNMG 04) T0101 … … |
6.3 Block Numbers
|
選項 |
結果 |
|
使用 |
N0001 TD=010001 M323 N0002 G00 X10 Z20 N0003 Z10 … … N0010 TD=010002 M323 N0011 G00 X20 Z20 N0012 Z10 … … |
|
不使用 |
TD=010001 M323 G00 X10 Z20 Z10 … … TD=010002 M323 G00 X20 Z20 Z10 … … |
|
僅換刀 |
N0001 TD=010001 M323 G00 X10 Z20 Z10 … … N0002 TD=010002 M323 G00 X20 Z20 Z10 … … |
6.4 Code for Program End
|
選項 |
結果 |
|
M30 |
… … … M30 |
|
M02 |
… … … M02 |
7 Specific informations

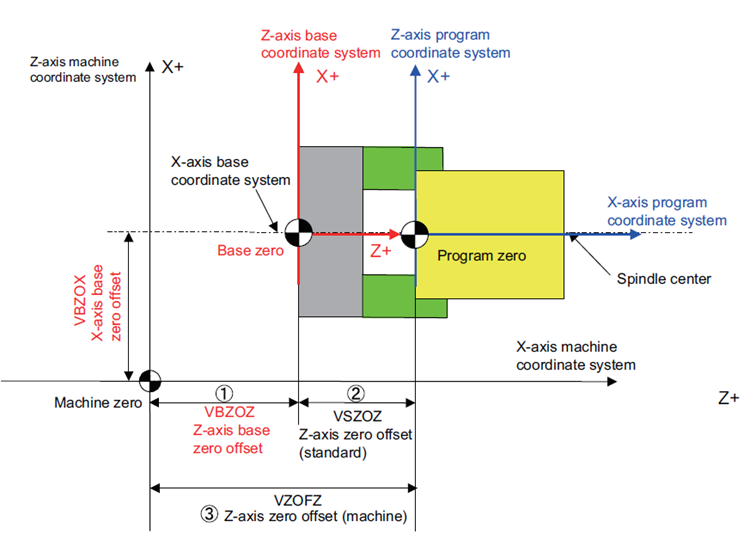

7.1 MTE movement from the machine origin
因為點是在機台的軸系統中給出的，如果兩個刀塔不在180度，則必須重新計算X值才能在刀塔軸系統中輸出正確的值。
在Okuma機台上不使用程式原點。我們必須使用機台變數進行程式設計，才能從機台原點程式設計固定點。
我們也必須取消刀具偏移。
要程式設計相對於機台零點的Z位置而沒有刀具偏移，我們必須程式設計以下幾行：
Z=[<要到達的Z位置> - VZOFZ – VZSHZ - VETFZ]
X=ABS[<要到達的X位置> - VZOFX – VZSHX- VETFX]
VZSHZ是添加到活動偏移的當前偏移。
VETFZ是Z軸上的當前活動刀具偏移。
|
