此標準具有三個組態頁面，用於管理所有可用的選項： 第一頁「CNC 控制器」關於 CNC 選項。 第二頁「銑削」允許調整銑削、刀具、冷卻液和原點的輸出。 第三頁「銑削」關於 5 軸參數。 |
|
CNC 控制器頁面
CNC 生成
|
選項 |
結果 |
|
|
直到 8055 |
一些輸出是為了符合 Fagor 8050 和 8055 的程式設計。 |
|
|
8055 之後 |
一些輸出是為了符合 Fagor 8060 及其後的程式設計。 |
例如，程式開始、標準循環和傾斜工作平面的輸出並不相同。
刀具偏移
對於選項「D..」，刀具偏移在循環的技術頁面中讀取
|
選項 |
結果 |
|
|
D1 |
….T01 D0 1 … …T10 D0 1 … |
|
|
D.. |
…T01 D0 1 … …T10 D 10 … |
銑削頁面
銑削區段
CNC 模擬的輸出毛坯
Fagor 後置處理器沒有此選項的輸出
|
選項 |
結果 |
|
|
否 |
%1000 … |
|
|
是 |
%1000 … |
所有操作的輸出刀具和平面
|
選項 |
結果 |
|
|
否 |
;使用刀具 1 和平面 1 的 OP 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;使用刀具 1 和平面 1 的 OP 2 … |
|
|
是 |
;使用刀具 1 和平面 1 的 OP 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;使用刀具 1 和平面 1 的 OP 2 T01 M06 G49 X.. Y.. Z.. Q.. R.. S.. … |
使用參數進行進給
|
選項 |
結果 |
|
|
否 |
T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
|
是 |
P1 = 200 P2 = 160 T01 M06 G0 X.. Y.. G43 H1 Z.. Z-.. FP2 G1 X.. Y.. FP1 … |
刀具選項區段
輸出刀具列表
|
選項 |
結果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;開始刀具列表 ;T01 端銑刀 D10 ;T02 鑽頭 D08 … ;結束刀具列表 … |
換刀
|
選項 |
結果 |
|
|
手動 |
… M00 … |
|
|
自動 |
… T01 M06 … |
|
|
自動 + 預選 |
… T01 M06 T02 … |
最後刀具後的預選第一刀具
|
選項 |
結果 |
|
|
否 |
;第一個操作 T01 M06 T02 … ;最後一個操作 T05 M06 … M30 |
|
|
是 |
;第一個操作 T01 M06 T02 … ;最後一個操作 T05 M06 T01 … M30 |
換刀於
|
選項 |
結果 |
|
|
1 區塊 |
… T01 M06 … |
|
|
2 區塊 |
… T05 M06 … |

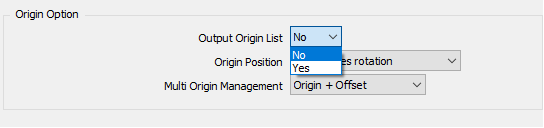

原點選項區段
輸出原點列表
|
選項 |
結果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;開始原點列表 ;G54 ;G55 ;結束原點列表 … |
原點位置
|
選項 |
結果 |
|
軸旋轉後 |
… G49 X0. Y0. Z0. Q0 R0. S0 G54 |
|
軸旋轉前 |
G54 … G49 X0. Y0. Z0. Q0 R0. S0 |
多原點管理
|
選項 |
結果 |
|
|
僅原點 |
% O1000 … G54 … |
|
|
原點 + 偏移 |
% O1000 … G54 G158 X10 Y20 Z10 … |
無 MTE：
如果選項設定為「僅原點」，則針對零件上定義的每個原點，我們將輸出不同的 G 程式碼，G54，然後 G55、G56……這表示您受 CNC 管理的原點數量限制。如果您有更多原點，則必須使用第二個選項「原點 + 偏移」
如果選項設定為「原點 + 偏移」，它只會輸出 G54 並且使用 G158 進行偏移
G158 功能僅適用於 CNC 8060 世代開始。
有 MTE：
原點可以在原點名稱中定義，語法如下：「$G54_」。這表示 NC 程式中將使用 G54。如果沒有定義解碼名稱，則會輸出預設原點 G54。
如果您使用「原點 + 偏移」，則所有操作都必須只使用一個原點，因為所有偏移量都是從參考平面原點或單一原點計算的。
您可以在底線後添加任何文字以識別您的偏移量「$G54_Up」、「$G54_Right」……
使用 5 軸機床：
如果設定為輸出，則原點偏移量將與傾斜平面函數 G49 或 #CS 一起輸出。因此，這表示不會輸出 G158。
冷卻液選項區段
冷卻液啟動位置
|
選項 |
結果 |
|
|
使用主軸 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
|
使用平面移動 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
|
使用插入移動 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
銑削 5X 頁面
銑削 5X 參數
對 3+2 軸使用傾斜工作平面
預設情況下，傾斜工作平面以歐拉角輸出。對於 Fagor CNC，歐拉角是繞 Z 軸旋轉，然後繞 Y 軸旋轉，然後繞 Z 軸旋轉。
|
選項 |
結果直到 8055 |
結果在 8055 之後 |
|
|
否 |
… T01 M06 C180 A-90 … |
||
|
是 |
… T01 M06 G49 X.. Y.. Z.. Q-90 R180 S0 … |
… T01 M06 #CS NEW[1][MODE 2,-90,180,0] #TOOL ORI … |
|
旋轉軸
|
|||
|
選項 |
結果 |
選項 |
結果 |
|
鎖定 1 st 旋轉軸 |
鎖定 2 nd 旋轉軸 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
「M10」 |
… C180 M10 … |
「M12」 |
… B-90 M12 … |
|
解鎖 1 st 旋轉軸 |
解鎖 2 nd 旋轉軸 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
「M11」 |
… M11 C180 … |
「M13」 |
… M13 B-90 … |
平面變換的固定區塊（不用於 MTE）
|
|
平面變換的活動固定區塊
僅當機床配置中沒有定義運動學時，才使用此選項。
|
選項 |
結果 |
|
核取 |
如果平面發生變化，則會輸出定義的固定區塊 |
|
取消核取 |
如果平面發生變化，則不會輸出任何區塊。 |
第一和第二區塊
|
選項 |
結果 |
|
空 |
… … |
|
「G0 Z100」 |
… G00 Z100 … |
啟動頁面
|
已定義機床運動學 |
未定義機床運動學 |
|
|
NC 檔案名稱
在此定義生成的 NC 檔案的名稱。必須在 MCF 配置中定義副檔名。
程式號碼
如果定義為空文字，則程式名稱將設定為 1。
|
選項 |
結果直到 8055 |
結果在 8055 之後 |
|
空 |
% 1 , MX, … |
% 1 … |
|
「PROG1」 |
% PROG1 , MX, … |
% PROG1 … |
原點號碼
此參數僅在機床檔案中未定義運動學時才使用。此參數定義 NC 程式中使用的第一個原點。
如果處理多個原點的參數設定為「僅原點」，則平面變換時原點號碼會遞增。
|
選項 |
結果直到 8055 |
|
54 |
%1, MX, T01 M06 G54 … |
|
55 |
%1, MX, T01 M06 G55 … |
註釋輸出
|
選項 |
結果 |
|
否 |
… T01 M06 … |
|
是 |
… ;FACING ;END MILL D12 T01 M06 … |
區塊號碼
|
選項 |
結果 |
|
使用 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M6 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
不使用 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
僅換刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程式結束碼
|
選項 |
結果 |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
