簡報
這些指令可以最佳化選定孔之間和選定輪廓之間的刀具路徑。
最佳化適用於 鑽孔 機械加工、 挖槽 和 輪廓 在銑削和 直線 , 錐度 和 挖槽 切割 在 EDM 中。它位於對話框中，在 選擇循環 .
首先，將描述可用的功能，然後是指示如何最佳化孔之間和輪廓之間的路徑。
1. 最佳化指令
|
輪廓手動排序 |
可以通過以您想要的順序顯示孔或輪廓來手動定義路徑。 |
|
最佳化原點 |
選擇機械加工開始的孔或輪廓。 |
|
最佳化類型 |
在 20 個解決方案中選擇最佳路徑。 |
|
極座標最佳化 |
產生相對於已定義旋轉中心的圓形刀具路徑運動。（ 僅 用於孔最佳化） |
最佳化類型
前十六個選擇在孔繪製在線上或網格上的情況下特別有用。在這些情況下，原點是自動選擇的。
|
刀具路徑是 水平 具有 2 方向掃掠。 |
|
刀具路徑是 水平 具有 1 方向掃掠。 |
|
刀具路徑是 垂直 具有 2 方向掃掠。 |
|
刀具路徑是 垂直 具有 1 方向掃掠。 |
最近的四個選項對應於自動計算。應模擬每個選項，以確定最適合使用者情況的選擇。修改原點可能會產生更有效的刀具路徑。 .
|
近到近路徑最佳化 |
|
計程車距離路徑最佳化 |
|
|
歐幾里得距離路徑最佳化 |
|
最大 (X,Y) 距離路徑最佳化 |
|
無最佳化：採取的順序是建立元素的順序。 |
||
2. 路徑最佳化
可以區分兩個不同的過程，具體取決於路徑是在孔之間還是輪廓之間進行最佳化。

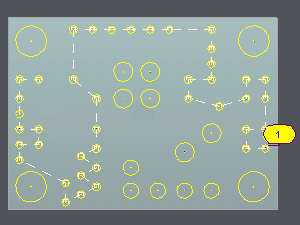

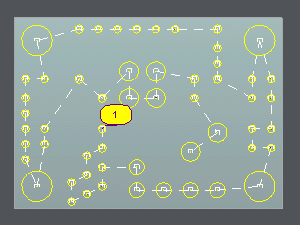

孔最佳化
a. 點擊
b. Two cases are possible, and in both, the path length is displayed in the message box. Consequently, several scenarios can be simulated to select the shortest path.
|
1. 手動選擇: 點擊
然後 按照您想要的順序顯示孔 。 選擇期間的選項:
|
2. 自動最佳化: 做一個 選擇框 然後選擇一種最佳化類型。
如果孔已按正確的順序建立，請選擇不進行最佳化
以符合此順序。更改最佳化的原點
以增加路徑解決方案。 自動和手動最佳化可以結合使用。首先，選擇自動最佳化，然後使用手動圖示插入、刪除或反轉孔。 |
|
|
|
|

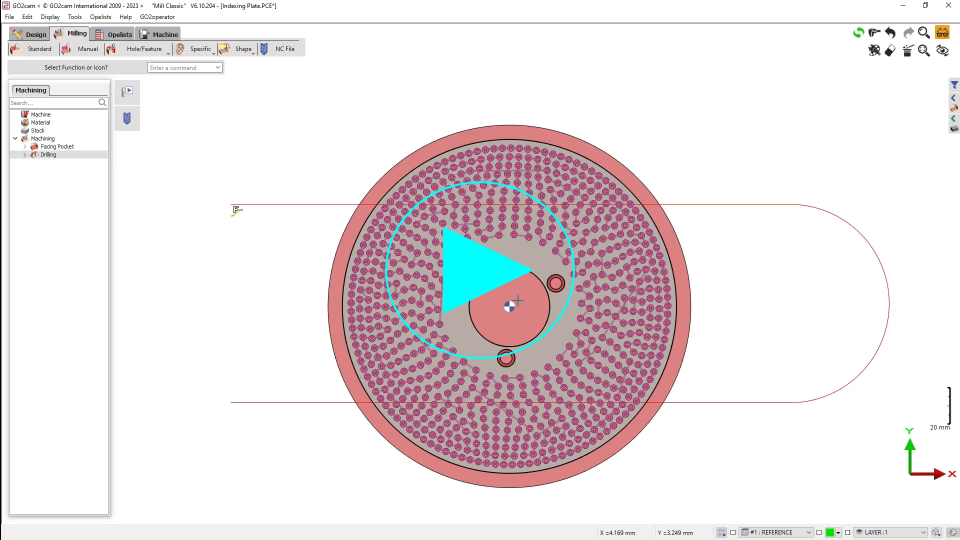

極座標最佳化
此命令能夠在包含以圓形排列的多個孔的工件上生成圓形刀具路徑。
還可以指定最佳化的起點。
極座標最佳化的步驟:
-
選擇 首先 孔。
-
使用 多重選擇箭頭 選擇所有孔。
-
點擊 極座標最佳化 圖示並 定義 旋轉中心
-
選擇鑽孔刀具。
-
選擇鑽孔循環。
-
計算。
|
|

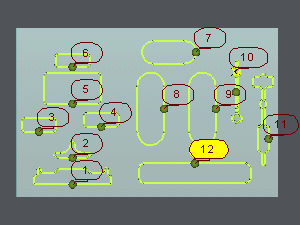

輪廓最佳化
a. 點擊循環選擇圖示
b. 有兩種可能的情況:
|

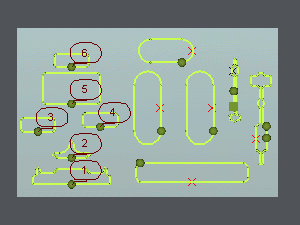

1. 手動選擇 當要加工的輪廓數量有限時，可以手動定義順序。 要加工的輪廓可以通過在 所需的順序 . |
中點擊它們來單獨選擇2. 自動最佳化 當加工大量輪廓時，此選項特別有用。 在要加工的輪廓周圍繪製一個選擇框。 然後可以選擇自動最佳化，
或手動最佳化。
|
|
|
