此選項用於多個加工循環，具有不同的用途和行為。
請使用 樹 螢幕右側的
Cycle: 粗車、輪廓粗車、平衡開粗、粗車行程、精車 / 精加工 Ø / 端面，平衡精加工
定義
這些指令用於定義導引點和刀具路徑的計算。
補正類型 粗加工，// 粗加工，粗加工行程，精加工
它允許考慮或不考慮刀具半徑補償。
下拉式選單提供：
-
左： ISO代碼產生指令G41。
-
中心： ISO代碼產生指令G40（無補償）。
-
右： ISO 碼產生指令 G42。
此補正類型僅適用於 精加工 Ø / 端面 。
精加工 Ø / 端面的補正類型
It enables to take into account or not of the tool radius compensation.
The pull down menu offers:
-
使用： ISO 碼會根據所選刀具路徑類型產生指令 G41 或 G42。
-
不使用： 沒有編程補償。
刀具路徑
刀具路徑由 GO2cam 計算 並考慮或不考慮刀具半徑。下拉式選單提供：
|
零件（刀具中心）： GO2cam 不計算偏移刀具路徑。ISO 程式遵循幾何輪廓。如果刀具無法通過，GO2cam 會重新計算新的適當路徑並管理碰撞。 |
|
刀具中心：
GO2cam 會根據循環類型（見上文）在右側計算刀具偏移刀具路徑。
|
|
虛擬刀尖： GO2cam 計算刀具路徑並管理碰撞。半徑在 GO2cam TOOL 面板中正確完成。考慮象限數。 |
|
零件（虛擬刀尖）： GO2cam 正確管理循環和快速移動中的刀具路徑，尤其是在刀具補償的情況下。 |

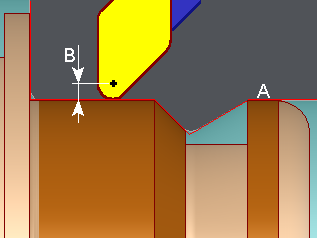

零件（刀具中心）程式設計
在此情況下，我們必須在機床上輸入刀片半徑值。
偏移類型：
左邊 (給 G41)
右邊 (給 G42)
刀具路徑：
零件 (刀具中心)
A.
程式刀具路徑
B.
刀尖半徑補償包含在 CNC 中。

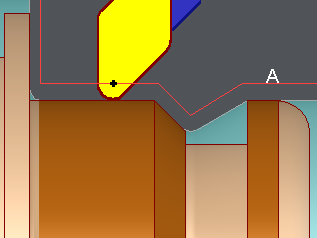

刀具中心程式設計
在此情況下，機床上完成的刀尖半徑未被考慮。
補正型式：
中心
刀具路徑：
刀具中心
GO2cam 計算
根據已編程的循環類型，在零件右側規劃刀片中心刀具路徑。
如果完成 偏移類型 = 左或右 , GO2cam 計算 規劃 G41 或 G42 補償。由於已考慮刀片半徑補償，因此其效果是由機床產生額外的偏移。
A. 程式刀具路徑

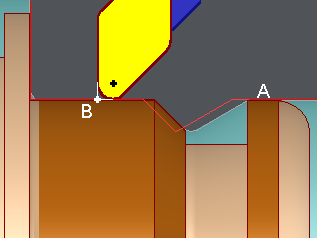

虛擬刀尖規劃
在此情況下，機床上完成的刀尖半徑未被考慮。
必須完成象限編號。
補正型式：
不可用
刀具路徑：
虛擬刀尖
GO2cam 計算
根據已編程的循環類型和指定的象限編號，在零件右側規劃虛擬刀尖（虛擬點）刀具路徑。
如果完成 偏移類型 = 左或右 , GO2cam 計算 規劃 G41 或 G42 補償。由於已考慮刀片半徑補償，因此其效果是由機床產生額外的偏移。
|
|
A.
程式刀具路徑
B.
虛擬刀尖（例如象限中的 9 號）
象限（虛擬刀尖號）
給出刀具方向。僅在使用
虛擬刀尖
刀具路徑時才有效。
數字對應於 PC 鍵盤上的位置。車床象限編號並不一定對應於
GO2cam 計算
. 後置處理器會根據 CNC 的慣例更新象限。
零件（虛擬刀尖）
使用此選項，您可以管理以下工藝的刀具路徑和快速移動：
-
粗加工 和 精加工 已編程的操作 使用相同的刀具 .
-
粗加工刀具路徑 虛擬鼻， 精加工 零件
|
我們建議您直接在 刀具頁面 中強制使用P點選項，這樣您就不會為同一把刀具設定兩個不同的導引點。
|
|
P point Calculation
P點計算過程已大幅改進，以提高刀具路徑的效率和精度。主要改進包括：更新的動態和刀具路徑模擬、明確的P點座標、消除寄生運動、優化的快速運動、增強的平衡粗加工和精加工、可選的進刀/退刀點以及改進的過切檢查。這些改進使刀具路徑更有效率、更準確、更可靠。
