循環 ：面銑 - 形狀

該參數控制面銑形狀刀具路徑超出實體幾何邊界的延伸。啟用後，刀具路徑沿主要加工方向繼續延伸，直至到達定義的素材或使用者指定的限制區域，確保完全覆蓋材料，同時保持刀具路徑在實體/素材內的寬度。

此參數通過允許刀具在必要時移除超出實體邊緣的材料，從而提供了精加工操作的靈活性，優化了表面質量並減少了零件末端的未加工區域。

limitation on, extend no.png

限制區域設定為 開 。將加工延伸到限制設定為 否 .

limitation on, extend yes.png

限制區域設定為 開 。將加工延伸到限制設定為 是

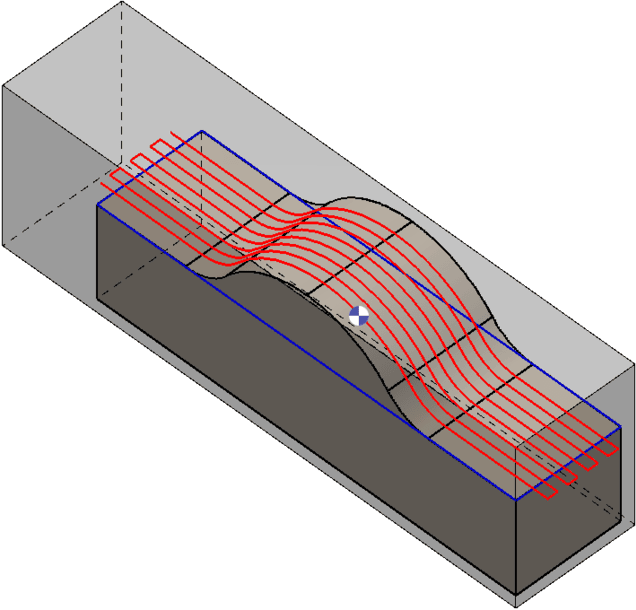

limitation inside, extend no.png

限制區域設定為 內部 。將加工延伸到限制設定為 否 .

limitation parting line, extend no.jpg

限制區域設定為 分離線 。將加工延伸到限制設定為 否 .

limitation inside, extend yes.png

限制區域設定為 內部 。將加工延伸到限制設定為 是 .

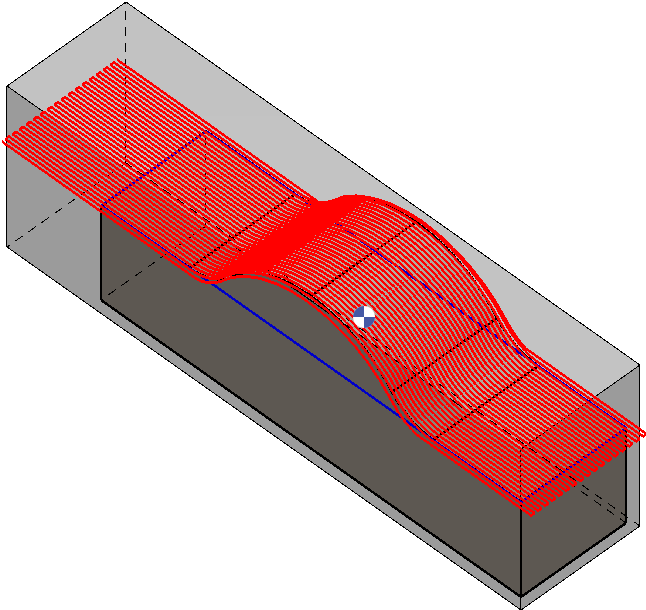

limitation parting line, extend yes.png

限制區域設定為 分離線 。將加工延伸到限制設定為 是 .

限制區域中的偏移選項定義了應用於刀具路徑的橫向邊界距離。相對於將加工延伸到限制策略參數，它決定了刀具路徑可以在限制內橫向延伸多遠，確保受控的寬度覆蓋，而不會超出定義的限制。

offset 0, extend no.png

限制區域設定為 偏移量為 0.00 毫米 。將加工延伸到限制設定為 否 .

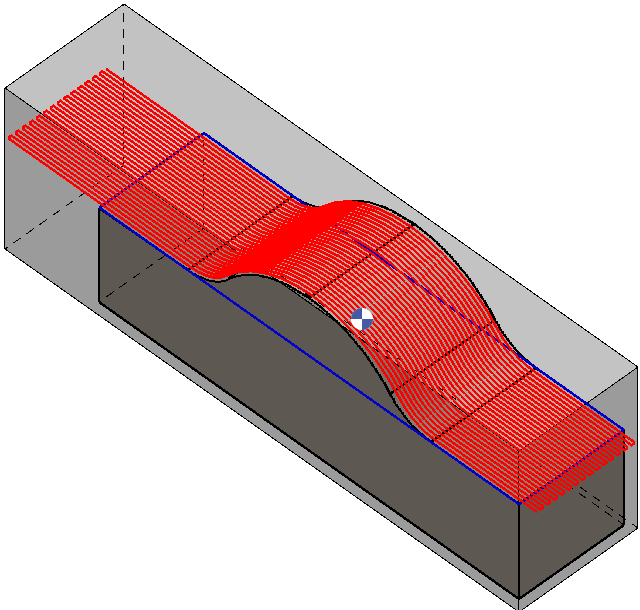

offset 0, extend yes.png

限制區域設定為 偏移量為 0.00 毫米 。將加工延伸到限制設定為 是 .

offset -5, extend no.png

限制區域設定為 偏移量為 -5.00 毫米 。將加工延伸到限制設定為 否 .

offset -5, extend yes.png

限制區域設定為 偏移量為 -5.00 毫米 。將加工延伸到限制設定為 是 .

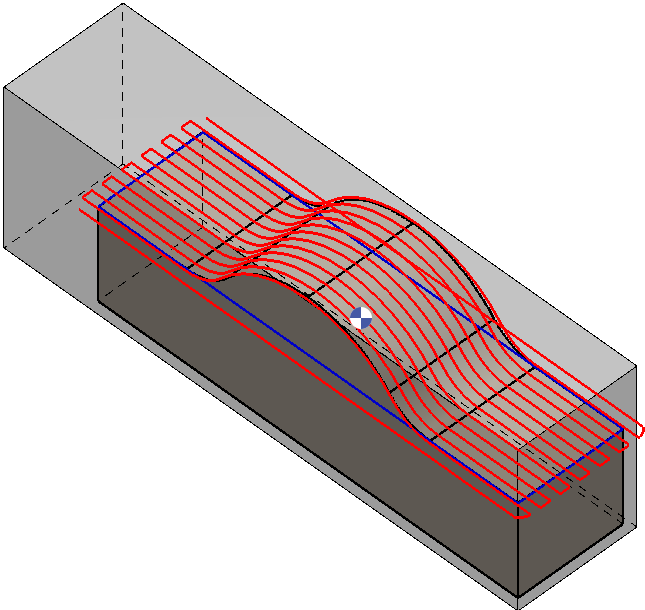

offset 5, extend no.png

限制區域設定為 偏移量為 5.00 毫米 。將加工延伸到限制設定為 否 .

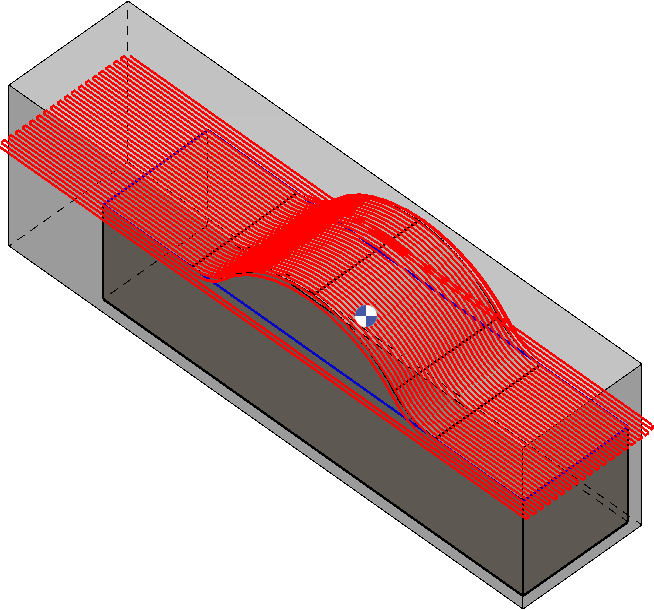

offset 5, extend yes.png

限制區域設定為 偏移量為 5.00 毫米 。將加工延伸到限制設定為 是 .
