直線切割、錐度切割的定義

These parameters allow you to add overlengths and arcs on the approach and return of the wire.

進刀超出長度 (A)

正值會將刀具路徑延伸到輪廓的第一個元素，負值會縮短它。如果第一個元素是圓弧，則超出長度為圓形。這通常用於加工從外部角落開始時。

進刀圓弧半徑 (B)

在第一個輪廓元素之前添加的四分之一圓，與其相切。如果使用進刀延伸，則進刀圓弧半徑位於其之前。此半徑必須大於線徑。

半徑上的超出長度 (C)

如果定義了進刀圓弧半徑，則可以在其之前添加線性超出長度。您可以在以下選項之間選擇：

• 自動：半徑上的超出長度相對於穿線點自動計算

• 手動：輸入半徑上的超出長度。

進刀圓弧半徑上的超出長度 (C)

如果選擇「手動」，請輸入所需的值。

---

4 軸 cnt / cnt、4 軸 elt / elt 的定義

線進刀和退刀的管理。我們可以在線的進刀和退刀上添加超出長度和圓弧。

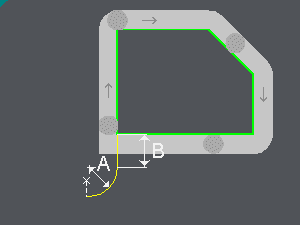

進刀圓弧半徑 (A)

在第一個輪廓元素之前添加的四分之一圓，與其相切。如果使用進刀延伸，則進刀圓弧半徑位於其之前。此半徑必須大於線徑。

進刀超出長度 (B)

正值會將刀具路徑延伸到輪廓的第一個元素，負值會縮短它。如果第一個元素是圓弧，則超出長度為圓形。這通常用於加工從外部角落開始時。
