此頁面專為負責在客戶端安裝和配置 NCcontrol 的增值經銷商 (VAR) 而設。

NCcontrol 的結構

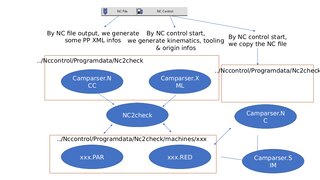

NCcontrol 所需的檔案和目錄結構在可下載的 PowerPoint 演示文稿中有詳細說明，其中包括兩個解釋性圖表。

客戶 PC 的配置

在客戶端定義機器時，請按照以下步驟操作：

1. 為每台機器建立一個目錄

   • 對於每台機器，在以下位置建立一個專用目錄：
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. 機器檔案配置

   • 確保此目錄在機器檔案中被引用，特別是在後處理器頁面中。

3. 後處理器設定

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • 有關所需變數的清單，請參閱： CNC 控制器的變數 .

要下載的資料

• exportNC.xml 檔案包含有關 MTE 機器運動學、原點清單和刀具偏移的資訊。

• 此檔案為 NC2check 提供了相應分析和處理 NC 檔案所需的資料。

• 產生 NC 檔案時，會自動匯出 XML 檔案。它將與 NC 檔案同名，但副檔名為 .NCC，並且將位於與 NC 輸出相同的目錄中。

MCG 檔案的規則

建立 3D 運動學機器檔案時，有兩個強制性規則：

1. 主機器框架元件 必須命名 主體 ( 大寫 B 是強制性的 ).

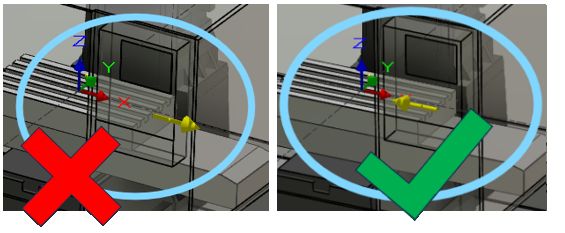

2. 每個軸的方向/方向是基本的，必須正確定義。
