簡報

  • 具有獨立安裝的產品。

  • 當您運行它時，您必須選擇一個帶密碼的操作員，以啟動特定的配置。

  • 如果已載入 1 個機台檔案和 1 個後處理器，則可以讀取 GO2cam 檔案 (*.PCE)。

  • 操作員清單可以使用不同的修改權限來定義。

  • GO2cam Operator 能夠修改刀具/策略參數，這些參數由負責人預先確定。

  • 零件會自動建立索引。

  • 模擬動態/機台可用。

  • 可以比較檔案的不同版本，以控制和掌握修改的歷史記錄。

在 GO2cam 中實作

先決條件 ：操作員的名稱和使用權限已預先在 GO2cam 中定義。開啟 GO2cam Operator 選單， 自定義編輯 .

此指令能夠建立使用者及其權限。檔案 ‘ GO2operator.USR ’ 在目錄 GO2cam_Intl\GO2camV6xx\ini 中建立。您必須將此檔案複製到目錄 GO2cam_Intl\GO2operator\ini.


(blue star) Please watch the video that describes how to create the users and the file GO2OPERATOR.USR

How to create User profiles-20240826-110815.png

產品 GO2cam Operator

當您運行 GO2cam Operator 時，您首先需要選擇一個具有可能密碼的操作員。操作員的選擇會載入先前在 GO2cam 中定義的不同類型的存取權限。您可以讀取 GO2cam (*.PCE 檔案) 中的任何類型的零件，這些零件已使用 機台檔案 和 後處理器儲存。


(blue star) Please note that this video has been realized in an old version; but the process remains the same.


流程

使用者介面與 GO2cam 的介面類似，但更簡單。可以存取兩個選單：

  • 設置 能夠實現修改：調整一些策略參數 (GO2cam 中給定的使用者權限)、變更切削條件、變更刀具、新增註解。

  • NC 檔案 能夠存取模擬和比較指令，並最終產生 NC 程式檔案。

在 GO2cam operator 中修改的零件會自動 已建立索引 (partname_1.PCE)。

稍後在 GO2cam 中，您可以再次讀取修改後的零件並 將其與原始程式進行比較 。它可以確保您的 追溯性 。 project.

先決條件：

  • 僅開啟 PCE 檔案，

  • 必須定義具有後處理器的機台檔案，

  • 加工操作已在檔案中編程。

GO2cam Operator 中不可能執行的動作：

  • 沒有幾何圖形建立或修改，

  • 不允許刪除、移動和新增循環。

目的和可能的動作：

  • 根據 CAM 程式設計師在 GO2cam 中給定的權限，編輯加工操作。

  • 編輯刀具清單並修改刀具編號等，

  • 編輯和修改切削條件，

  • 計算加工時間，

  • 新增註解，

  • 模擬和比較，

  • 產生 NC 檔案。


修改策略參數

只有 CAM 程式設計師在 GO2cam 中定義的參數是可編輯的。

  • 多重編輯可用。這表示您可以同時在多個循環中修改相同的參數。例如，您可以變更所有銑削循環中的安全平面距離。

  • 此對話方塊能夠修改參數。如果您在樹狀結構中選擇多個刀具/操作，則只有通用參數會顯示在右側。然後，如果您變更值，它將應用於所有選取的循環/刀具。如果在 1 個循環中，值等於 10.0，而在另一個循環中，值等於 12.0，則會顯示一個核取方塊。它可以確定您是否必須強制所有循環上的值 (已核取)，或保持原樣 (未核取)。


  • 可以從工具列直接存取「通知」功能。它會開啟一個編輯器，您可以在其中寫入對零件所做的修改。

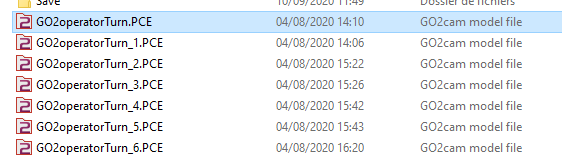

當您第一次儲存零件時，它會自動建立索引 (Demo.pce => Demo_1.pce)。

它可以避免擦除原始檔案，然後保留專案修改的追溯性。  如果您開啟已建立索引的零件，它將會自動再次建立索引，而不是擦除零件。

GO2cam / GO2cam Operator

本章說明 GO2cam 和 GO2cam Operator 之間的工作流程。

GO2cam Operator 會建立 PCE 檔案的修訂版本，並使用底線和修訂版本號碼來命名。它永遠不會覆寫原始檔案。


修訂檔案的管理

有 2 種方法可以使用 GO2cam 管理這些檔案：

  • 未開啟任何檔案

若要在未開啟檔案的情況下管理修訂檔案，請按一下 GO2operator 選單，然後按一下「 專案的追溯性 ”


選取 PCE 檔案、原始檔案或修訂檔案。

pic 3.png

此工具列會出現。前兩個組合方塊可讓您選取要比較的兩個版本。第一個是參考檔案，第二個是比較檔案。


顯示在比較檔案中寫入的註解


顯示參考檔案和比較檔案之間的差異


擦除比較檔案


關閉功能而不執行動作


關閉功能，僅保留參考檔案。所有其他修訂版本都會刪除。原始檔案會使用副檔名「.bak」重新命名。參考檔案會使用原始名稱重新命名，並且將會開啟以進行編輯。

  • 已開啟其中一個修訂檔案

唯一的差異在於參考檔案的組合方塊之間。如果開啟一個檔案，則會停用此組合方塊。這表示您無法選取另一個版本作為參考。所有其他按鈕都會像先前的方法一樣運作。
