循環： 粗加工

定義

您可以在每次內部粗加工之前編程一個鑽孔刀具路徑。此選項可以避免鑽孔操作和更換刀具。

當然，您必須使用一種特殊的刀具，它可以同時進行鑽孔和鉸孔操作（例如：Ceratizit 製造商的 EcoCut 刀具）。

要應用此新策略，在刀具頁面和循環頁面中需要遵守一些規則的組合，否則該參數將不可用：

  • 該參數 鑽孔直徑 必須填寫在 搪孔車刀頁面 ,

  • 切削刃 KAPR 的角度必須設定為 90° ,

  • 刀具路徑中的循環類型必須在' 面 ',

  • ’模式下定義。設定選項‘ 擴孔時鑽孔 ’為' 是的 '.

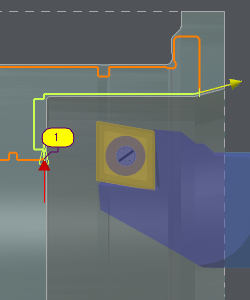

  • 起始向量應垂直設置（如圖所示）

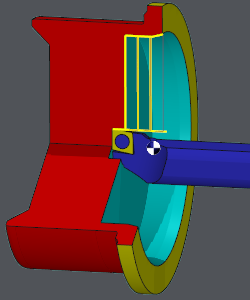

必須選擇幾何圖形 從下到上 ，否則無法鑽孔。

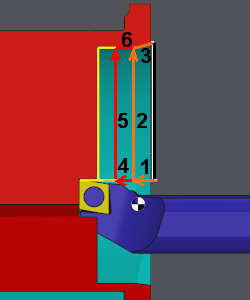

產生的刀具路徑如下：

1：鑽孔第一道，

2和3：粗車第一道，

回退，

4：鑽孔2 nd 道

5和6：2 nd 粗車道，等等

(blue star) 您可以在粗車循環中觀看擴孔時鑽孔的影片：

Program a Drilling - Reaming Method 1.png
