定義

這些指令允許您定義進刀和退刀快速移動。

進刀距離 (A)

它允許輸入定義相對於第一個加工元素的進刀距離。它是根據進刀角度輸入的。如果值為零，則進入點對應於使用SELECT面板的進刀功能點擊的幾何點。
如果值不為零，則進入點根據以下計算：

• 第一個元素的末端。

• 進刀超出長度。

• 進刀圓弧半徑。

進刀角度 (B)

它允許輸入用於自動定位進刀點的角度。此角度相對於第一個加工元素的末端、相對於超出長度的末端或相對於進刀圓弧半徑的末端應用。

退刀距離 (C)

它允許輸入定義相對於最後一個加工元素的退刀距離。它是根據退刀角度輸入的。如果值為零，則退刀點對應於使用SELECT面板的退刀功能點擊的幾何點。
如果值不為零，則退刀點根據以下計算：

• 最後一個元素的末端。

• 退刀超出長度。

• 退刀圓弧半徑。

退刀角度 (D)

它允許輸入用於自動定位退刀點的角度。
此角度相對於最後一個加工元素的末端、相對於超出長度的末端或相對於退刀圓弧半徑的末端應用。

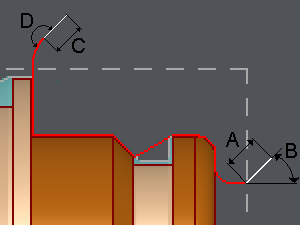

A. 進刀距離 (=10mm)
B. 進刀角度 (=45°)
C. 退刀距離 (=10mm)
D. 退刀角度 (=180°)
